同步轮拉手轴承座减震器滚针导柱
商品分类
      常规选型
      图纸选型
      型号：

      型号筛选

      未生成型号，还有 5 项未选择

      代码

      参数选型

      表面处理

      产品选型

      适用气缸缸径

      L

      26~95
      /1

      安装孔选择

      图片仅供参考，请以已选的规格为准

        气缸安装座 单件  悬臂型 加强筋支撑型 法兰安装

        条件筛选：

        种类筛选 气缸安装座
        类型 加强筋支撑型
        材质 S45C
        安装形式 法兰
        结构类型 组件
        产品外形 悬臂型

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码 类型

          气缸安装
          形式

          		 材质 表面处理
          安装板 加强筋
          WIG98 悬臂型 加强筋支撑型 法兰安装 S45C S45C 发黑
          WIG99 镀硬铬

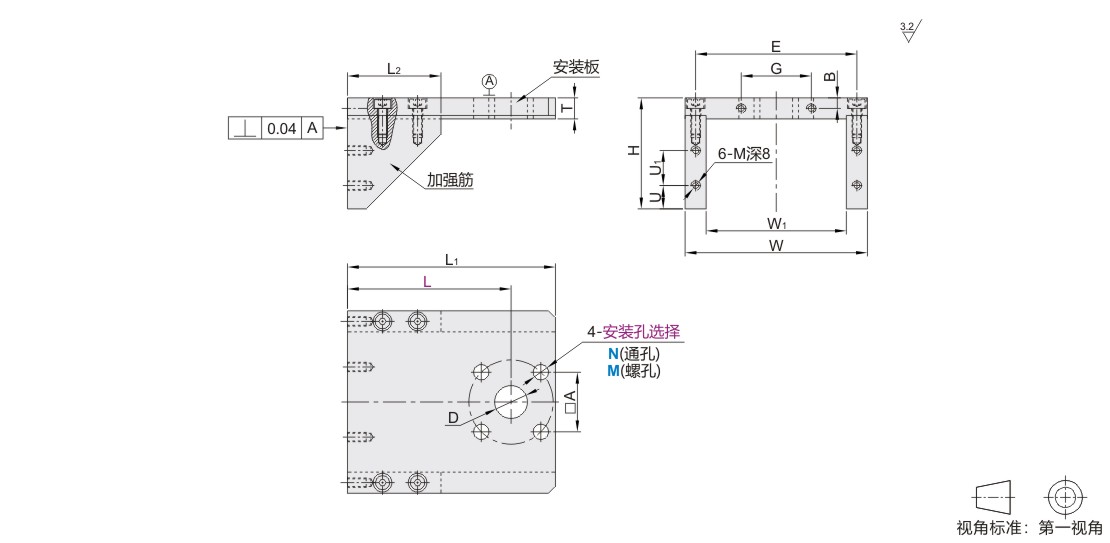

          参数图



          选型表

          型号 L
          最小单位1          		 安装孔选择 L1 L2 W W1 H T B E A G U U1 D M
          代码 适用气缸缸径
          WIG98
          WIG99          		 12 26~60 N3(Ø4.5通孔) L+13 30 70 52 47.5 9 4.5 61 15.5 30 10 15 15.5 M4
          16 M3(M3螺孔) L+15 20 21
          20 36~70 N5(Ø6.5通孔)
          M5(M5螺孔)          		 L+19 40 78 60 69 25.5 14
          25 L+21 28 16
          32 45~80 L+24 50 88 64 50.5 12 6 76 34 35 22 M5
          40 L+28 40 29
          50 60~95 N6(Ø9通孔）
          M6(M6螺孔）          		 L+33 100 76 60.5 88 50 50 20 36

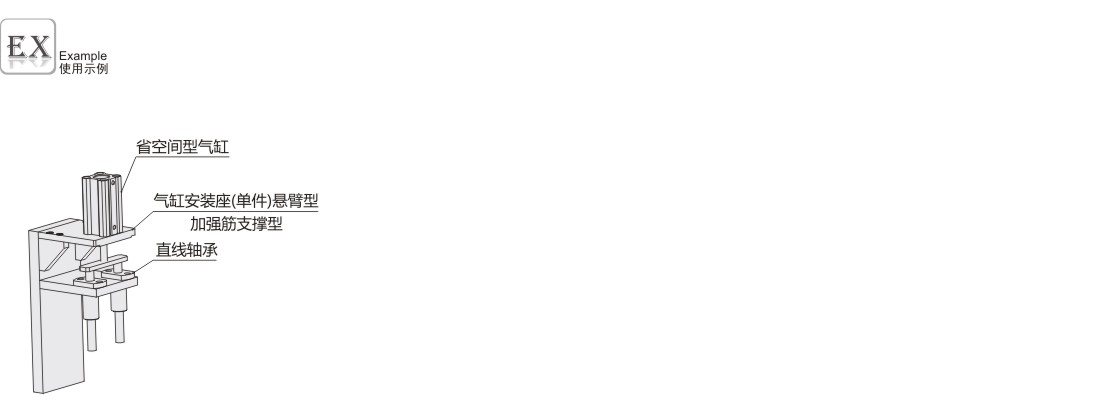

          使用示例
