        螺纹接头  台阶螺纹型

        条件筛选：

        产品外形 全螺纹台阶型
        种类筛选 螺纹接头

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          未生成型号，还有 8 项未选择

          代码

          参数选型

          材质

          表面处理

          产品选型

          M

          L

          20~200
          /1

          N

          NS

          E

          5~72
          /1

          技术图档

          3D预览

          可选加工参数

          材质图

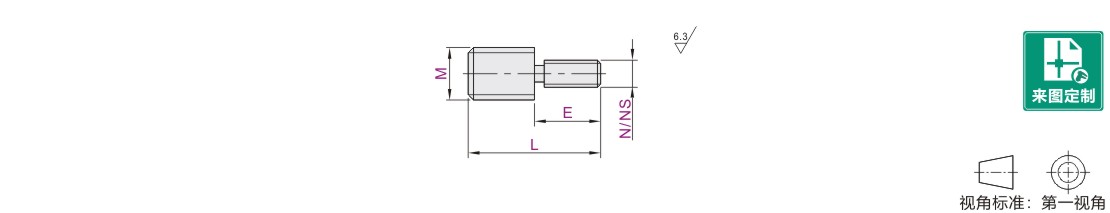

          参数图

          材质图
          代码 类型 材质 表面处理
          国标 相当
          WIL21 台阶螺纹型 45 S45C 发黑
          WIL22 无电解镀镍
          WIL26 0Cr18Ni9 SUS304 —





          参数图



          选型表

          型号 L
          最小单位1          		 N(粗牙)
          NS(细牙)          		 E
          最小单位1
          代码 M
          粗牙 细牙
          WIL21
          WIL22
          WIL26          		 5  — 20~100 (3)  (4) 5~16
          6  — 20~100 (3)  (4)  (5) 6~20
          8  8S 30~150        (4)  (5)  (6) 8~24
          10  10S 30~150               (5)  (6)  8 10~32
          12  12S 40~200                     (6)  8  10 12~40
          14  14S 40~200                     (6)  8  10  12 14~48
          16  16S 40~200                           8  10  12  14 16~56
          18  18S 50~200                               10  12  14  16 18~64
          20  20S 50~200                               10  12  14  16  18 20~72



          带（）尺寸仅适用粗牙螺纹。                                                                                WIL21、 WIL22、WIL26须满足L≥M×2+E。
