        怡合达自营 精密型  特种气动用直管 铁氟龙不锈钢编织管 尺寸指定型  耐腐蚀 耐水性 耐热性 耐候性

        品牌名称：

        怡合达

        条件筛选：

        类型 精密型
        系列名称 液压软管
        材质 PTFE+SUS304编织层
        使用环境 标准/耐腐蚀/耐水性/耐热性/耐候性
        使用流体 空气、水、腐蚀性液体等
        管子类型 铁氟龙不锈钢编织管
        长度尺寸选择方式 尺寸指定型
        种类筛选 直管型

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 4 项未选择

            重置

            代码

            产品选型

            规格

            L

            0.3~5
            /0.1

            左接头

            右接头

            技术图档

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码 类型 材质
            软管 金属丝编织物
            J-XWR81 铁氟龙不锈钢编织管 尺寸指定型 PTFE SUS304



            内径 6 10 13 16.5
            允许流体 空气、水、腐蚀性液体等
            最大压力范围(MPa) 23 16 13 10
            工作温度范围(℃) -50~210


            接头铆压处内径小于软管内径；
            更多接头类型、管径请与怡合达联系。

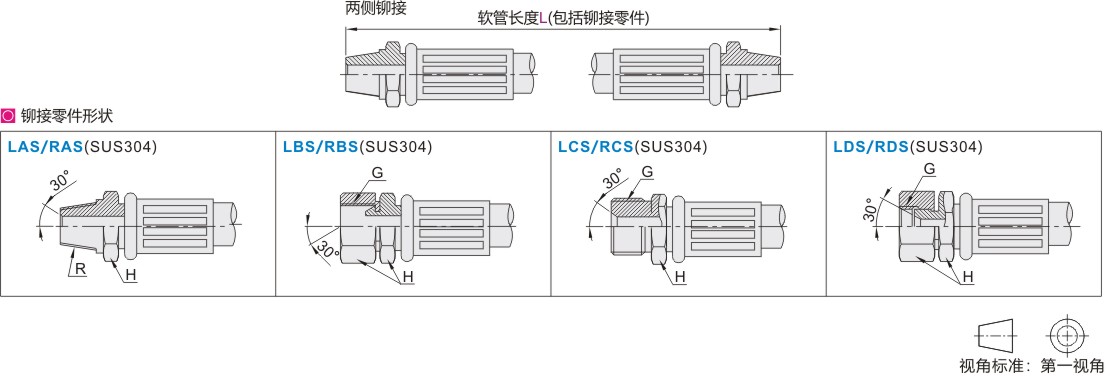

            参数图



            选型表

            型号 软管长度L
            最小单位0.1m
            		 铆接零件
            		 管
            内径            		 管
            外径
            (±1)            		 R G H 最小
            弯曲
            半径
            左接头 右接头
            代码 规格
            J-XWR81 6 0.3~5
            (软管长度公差
            为软管长度的
            +0~3%)            		 LAS LBS
            LCS LDS            		 RAS RBS
            RCS RDS            		 6 9 1/4 1/4 17 81
            10 10 13 3/8 3/8 22 182
            13 13 17 1/2 1/2 27 211
            16.5 16.5 20 3/4 3/4 32 252
