        怡合达自营 标准型  真空过滤器 管型 快速接头型

        品牌名称：

        怡合达

        条件筛选：

        精度 标准型
        主体形状 管型

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图



             标准型真空过滤器



            代码 类型 材质 适用滤芯代码
             主体 滤芯
            WEX31 标准型真空过滤器  聚碳酸酯 聚乙烯醇缩甲醛
            		 WEX41



            标准型真空过滤器专用滤芯



            代码 类型 材质
            WEX41 标准型真空过滤器
            专用滤芯             		聚乙烯醇缩甲醛
            ( PVFM)



             特点
            ● 体积小 ，重量轻；
            ● 快换接头式 ，配置方便快捷；
            ● 滤芯可以更换；
            ● 采用快捷的装拆结构 ，不需要
               工具便可更换滤芯；
            ● 直通型 ，进口与出口在同一条
               线上 ，安装方便；
            ● 带托架。



             图形符号

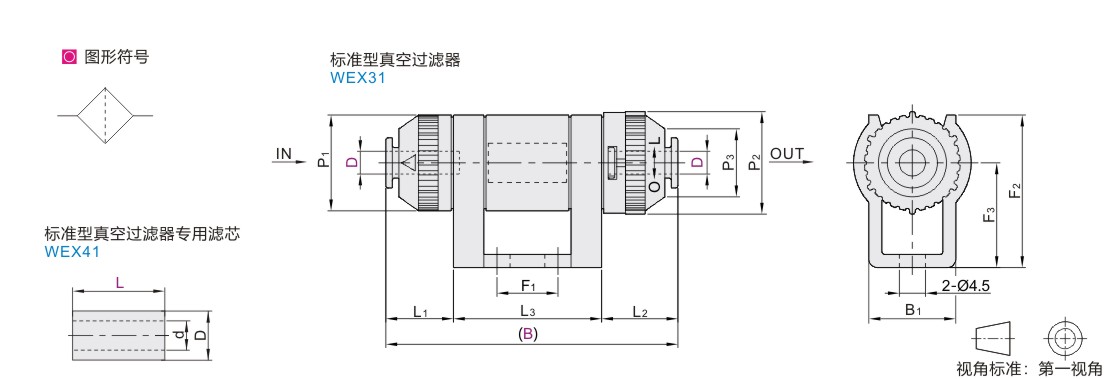

            参数图



            WEX31

            型号 B 滤芯
            长度            		 B1 L1 L2 L3 P1 P2 P3 F1 F2 F3
            代码 管径D
            WEX31 4 53.2 20 23 9.1 14.1 30 18 19.5 11.6 10 29 20
            6
            6 67 26 27 15.5 17.5 34 22 23.1 15.6 14 35 24
            8
            10 75 20 21 18



            WEX41

            型号 D d
            代码 L
            WEX41 20 12 8
            26 16 12



            技术参数

            型号 WEX31-D4-B53.2 WEX31-D6-B53.2 WEX31-D6-B67 WEX31-D8-B67 WEX31-D10-B75
            适用软管外径D 4 6 6 8 10
            流量/min(ANR) 10 10 30 50 60
            使用流体 空气、氮气
            使用压力范围 -100~0Kpa
            过滤精度 10μm
            环境及流体温度 0~60℃(但未冻结)
            滤芯耐压差 0.15MPa
            适用软管材料 尼龙、软尼龙、PU软管、极软PU管
            适用滤芯 WEX41-L20 WEX41-L26

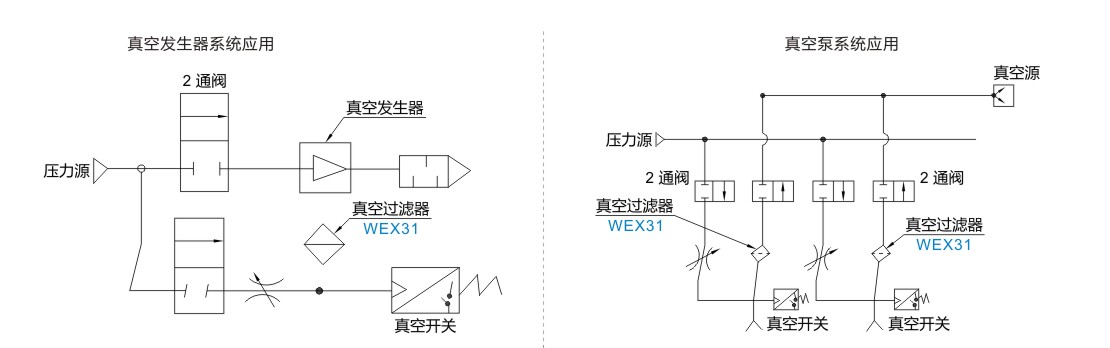

            应用例
