深凹型真空吸盘组件
| 代码 | 类型 | 接管方式 | 吸盘材质 | 颜色 |
| J-WES61 | 固定式顶部 真空端口 |
快速 接头型 |
丁腈橡胶NBR | 黑色 |
| J-WES62 | 氟橡胶F | 灰色 | ||
| J-WES66 | 弹簧式顶部 真空端口 |
快速 接头型 |
丁腈橡胶NBR | 黑色 |
| J-WES67 | 氟橡胶F | 灰色 | ||
| J-WES71 | 弹簧式侧面 真空端口 |
快速 接头型 |
丁腈橡胶NBR | 黑色 |
| J-WES72 | 氟橡胶F | 灰色 | ||
| J-WES81 | 弹簧式 直接安装型 |
螺纹型 | 丁腈橡胶NBR | 黑色 |
| J-WES82 | 氟橡胶F | 灰色 |

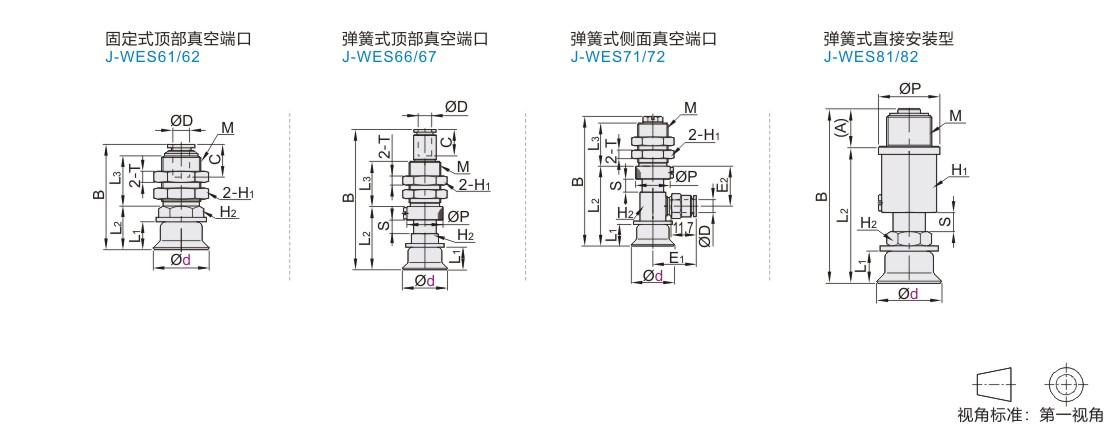

参数图
选型表
J-WES61~62
| 型号 |
B | D |
M |
L 1 |
L2 |
L3 |
C |
对边 H 1 |
对边 H2 |
T |
重量 (g) |
|
| 代码 | 盘径d | |||||||||||
| J-WES61 J-WES62 |
15 | 36.1 | 6 | M12×1 | 110 | 14 | 18.5 | 11.7 | 14 | 12 | 4 | 21.5 |
| 20 | 38.7 | M14×1 | 11 | 16.6 | 18 | 17 | 36.5 | |||||
| 25 | 39.7 | 12 | 17.6 | 37 | ||||||||
| 30 | 41.7 | 114 | 19.6 | 39 | ||||||||
| 40 | 45.2 | 17.5 | 23.1 | 47 | ||||||||
| 50 | 45.7 | 18 | 23.6 | 53.5 | ||||||||
J-WES66~67
| 型号 |
B |
D |
M |
L1 |
L2 |
L3 |
P |
C |
行程 S |
对边 H1 |
对边 H2 |
T |
弹簧最大负载 (N) |
重量 (g) |
|
| 代码 | 盘径d | ||||||||||||||
| J-WES66 J-WES67 |
15 | 62.1 | 6 | M14×1 | 10 | 28 | 20 | 16 | 11.7 | 6 | 17 | 12 | 4 | 4.0～7.1 | 36 |
| 20 | 63.1 | 11 | 29 | 7.0～12.6 | 39.5 | ||||||||||
| 25 | 64.1 | 12 | 30 | 40 | |||||||||||
| 30 | 66.1 | 14 | 32 | 42.5 | |||||||||||
| 40 | 69.6 | 17.5 | 35.5 | 50.5 | |||||||||||
| 50 | 70.1 | 18 | 36 | 56.5 | |||||||||||
J-WES71~72
| 型号 |
B |
D |
M |
L1 |
L2 |
L3 |
P |
行程 S |
E1 |
E2 |
对边 H1 |
对边 H2 |
T |
弹簧最大负载 (N) |
重量 (g) |
|
| 代码 | 盘径d | |||||||||||||||
| J-WES71 J-WES72 |
15 | 60.1 | 6 | M14×1 | 10 | 37 | 20 | 16 | 6 | 20.1 | 18.5 | 17 | 12 | 4 | 4.0～7.1 | 48 |
| 20 | 61.1 | 11 | 38 | 7.0～12.6 | 51.5 | |||||||||||
| 25 | 62.1 | 12 | 39 | 52 | ||||||||||||
| 30 | 64.1 | 14 | 41 | 54 | ||||||||||||
| 40 | 67.6 | 17.5 | 44.5 | 62 | ||||||||||||
| 50 | 68.1 | 18 | 45 | 68.5 | ||||||||||||
J-WES81~82
| 型号 |
B |
M |
A |
L 1 |
L2 |
P |
行程 S |
对边 H 1 |
对边 H2 |
弹簧最大负载 (N) |
重量 (g) |
|
| 代码 | 盘径d | |||||||||||
| J-WES81 J-WES82 |
15 | 53 | M14×1 | 111.7 | 10 | 41.3 | 19 | 5.8 | 17 | 12 | 7.9～15.0 | 56 |
| 20 | 55 | 11 | 43.3 | 58.5 | ||||||||
| 25 | 56 | 12 | 44.3 | 59 | ||||||||
| 30 | 58 | 14 | 46.3 | 61 | ||||||||
| 40 | 61.5 | 17.5 | 49.8 | 69 | ||||||||
| 50 | 62 | 18 | 50.3 | 75.5 | ||||||||
-
