产品选型
d
图片仅供参考，请以已选的规格为准
精密型 薄物用型真空吸盘 固定式顶部真空端口 弹簧式顶部真空端口 弹簧式侧面真空端口 弹簧式直接安装型 快速接头型 螺纹型
条件筛选：
性价比 精密型
种类筛选 真空吸盘组件
精度等级 精密级
吸盘种类 薄物用
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 接管方式 | 吸盘材质 | 颜色 |
| J-WEU61 | 固定式顶部 真空端口 |
快速 接头型 |
丁腈橡胶NBR | 黑色 |
| J-WEU62 | 氟硅橡胶FS | 浅褐色 | ||
| J-WEU66 | 弹簧式顶部 真空端口 |
快速 接头型 |
丁腈橡胶NBR | 黑色 |
| J-WEU67 | 氟硅橡胶FS | 浅褐色 | ||
| J-WEU71 | 弹簧式侧面 真空端口 |
快速 接头型 |
丁腈橡胶NBR | 黑色 |
| J-WEU72 | 氟硅橡胶FS | 浅褐色 | ||
| J-WEU76 | 弹簧式 直接安装型 |
螺纹型 | 丁腈橡胶NBR | 黑色 |
| J-WEU77 | 氟硅橡胶FS | 浅褐色 |

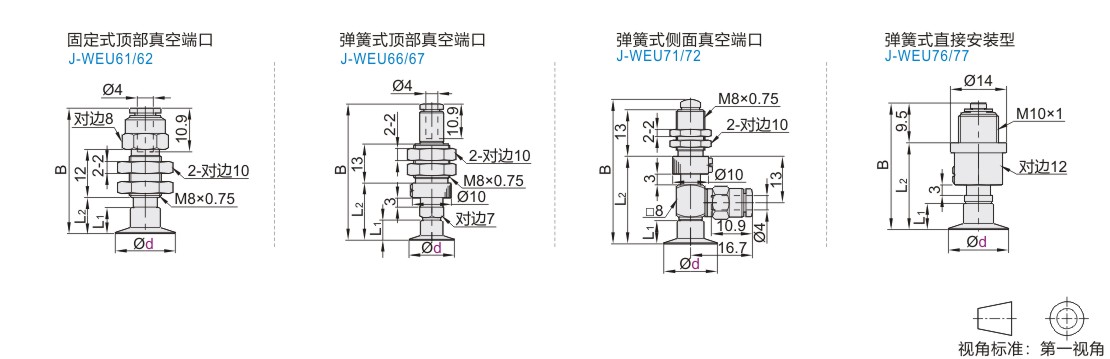

参数图
选型表
J-WEU61~62
| 型号 |
B |
L1 |
L2 |
重量 (g) |
|
| 代码 | 盘径d | ||||
| J-WEU61 J-WEU62 |
8 | 30.3 | 5.5 | 8 | 10.2 |
| 10 | 30.6 | 5.8 | 8.3 | ||
| 15 | 31.3 | 6.5 | 9 | 10.3 | |
| 20 | 32.1 | 7.3 | 9.8 | 10.4 | |
J-WEU66~67
| 型号 |
B |
L1 |
L2 |
弹簧最大负载 (N) |
重量 (g) |
|
| 代码 | 盘径d | |||||
| J-WEU66 J-WEU67 |
8 | 42.2 | 5.5 | 16.5 | 1.0 ~ 1.9 | 8.9 |
| 10 | 42.5 | 5.8 | 16.8 | |||
| 15 | 43.2 | 6.5 | 17.5 | 9 | ||
| 20 | 44 | 7.3 | 18.3 | 9.1 | ||
J-WEU71~72
| 型号 |
B |
L1 |
L2 |
弹簧最大负载 (N) |
重量 (g) |
|
| 代码 | 盘径d | |||||
| J-WEU71 J-WEU72 |
8 | 39.5 | 5.5 | 23.5 | 1.0 ~ 1.9 | 14.2 |
| 10 | 39.8 | 5.8 | 23.8 | |||
| 15 | 40.5 | 6.5 | 24.5 | 14.3 | ||
| 20 | 41.3 | 7.3 | 25.3 | 14.4 | ||
J-WEU76~77
| 型号 |
B |
L1 |
L2 |
弹簧最大负载 (N) |
重量 (g) |
|
| 代码 | 盘径d | |||||
| J-WEU76 J-WEU77 |
8 | 30.5 | 5.5 | 21 | 2.3 ~3.9 | 14.2 |
| 10 | 30.8 | 5.8 | 21.3 | |||
| 15 | 31.5 | 6.5 | 22 | 14.3 | ||
| 20 | 32.3 | 7.3 | 22.8 | 14.4 | ||
特性：
最适合于输送薄的制品，如纸、乙烯片材。
-
