未生成型号，还有 4 项未选择
代码
参数选型
吸盘材质
产品选型
d
行程
图片仅供参考，请以已选的规格为准
标准型 双层型真空吸盘 直立配管弹簧型 倒钩接头接管型
条件筛选：
性价比 标准型
种类筛选 真空吸盘组件
安装方式 带弹簧螺帽固定式
精度等级 普通级
吸盘种类 双层型
接管位置 顶端
接管方式 倒钩接头
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 吸盘材质 | 颜色 |
| WEH41 | 直立配管弹簧型 | 丁腈橡胶 | 黑色 |
| WEH42 | 硅胶 | 白色 |

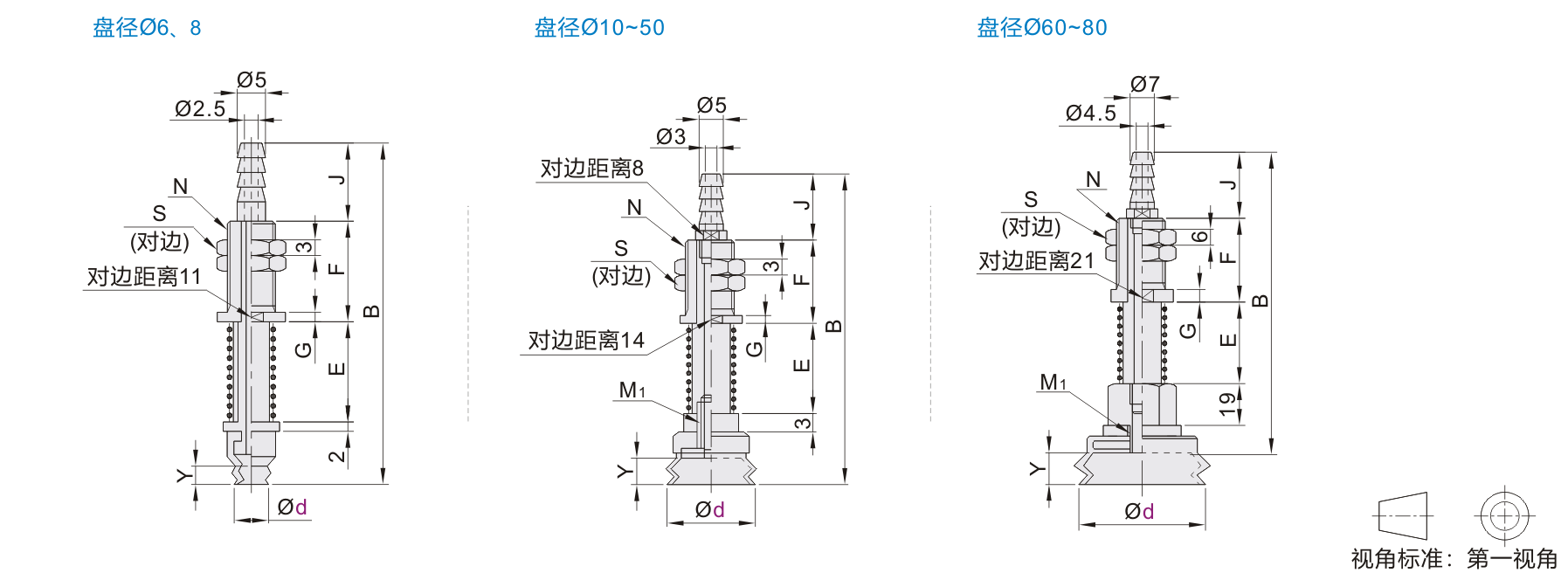

参数图
选型表
| 型号 | 行程 | B | E | F | N | J | S | G | Y | M1 | |
| 代码 | 盘径d | ||||||||||
| WEH41 WEH42 |
6 | 3 | 40 | 6 | 13 | M9×1 | 10 | 12 | 2 | 4.2 | — |
| 10 | 54 | 20 | |||||||||
| 15 | 64 | 30 | |||||||||
| 25 | 84 | 50 | |||||||||
| 8 | 3 | 40 | 6 | ||||||||
| 10 | 54 | 20 | |||||||||
| 15 | 64 | 30 | |||||||||
| 25 | 84 | 50 | |||||||||
| 10 | 4 | 55.5 | 8 | 19 | M11×1 | 16 | 14 | 3 | 3 | M5 | |
| 10 | 67.5 | 20 | |||||||||
| 20 | 87.5 | 40 | |||||||||
| 30 | 107.5 | 60 | |||||||||
| 15 | 4 | 57 | 8 | 4.5 | |||||||
| 10 | 69 | 20 | |||||||||
| 20 | 89 | 40 | |||||||||
| 30 | 109 | 60 | |||||||||
| 20 | 4 | 59 | 8 | 19 | M11×1 |
16 | 14 |
3 |
5.5 | M5 | |
| 10 | 71 | 20 | |||||||||
| 20 | 91 | 40 | |||||||||
| 30 | 111 | 60 | |||||||||
| 30 | 6 | 75 | 13 | 24 | M14×1.5 |
17 |
17 |
4 |
8 | M6 | |
| 15 | 92 | 30 | |||||||||
| 30 | 122 | 60 | |||||||||
| 50 | 162 | 100 | |||||||||
| 40 | 6 | 75 | 13 | ||||||||
| 15 | 92 | 30 | |||||||||
| 30 | 122 | 60 | |||||||||
| 50 | 162 | 100 | |||||||||
| 50 | 6 | 77 | 13 | 9 | |||||||
| 15 | 94 | 30 | |||||||||
| 30 | 124 | 60 | |||||||||
| 50 | 164 | 100 | |||||||||
| 60 | 10 | 114.5 | 20 | 28 | M16×1.5 |
28 | 21 | 5 | 10 | M10×1.25 | |
| 30 | 154.5 | 60 | |||||||||
| 50 | 194.5 | 100 | |||||||||
| 70 | 234.5 | 140 | |||||||||
| 70 | 10 | 115.5 | 20 | 11 | |||||||
| 30 | 155.5 | 60 | |||||||||
| 50 | 195.5 | 100 | |||||||||
| 70 | 235.5 | 140 | |||||||||
| 80 | 10 | 115.5 | 20 | ||||||||
| 30 | 155.5 | 60 | |||||||||
| 50 | 195.5 | 100 | |||||||||
| 70 | 235.5 | 140 | |||||||||
-
