吸盘材质
产品选型
d
行程
图片仅供参考，请以已选的规格为准
标准型 双层型真空吸盘 侧向配管型弹簧型 倒钩接头接管型
条件筛选：
性价比 标准型
种类筛选 真空吸盘组件
安装方式 带弹簧螺帽固定式
精度等级 普通级
吸盘种类 双层型
接管位置 侧端
接管方式 倒钩接头
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 吸盘材质 | 颜色 |
| WEH46 | 侧向配管弹簧型 | 丁腈橡胶 | 黑色 |
| WEH47 | 硅胶 | 白色 |

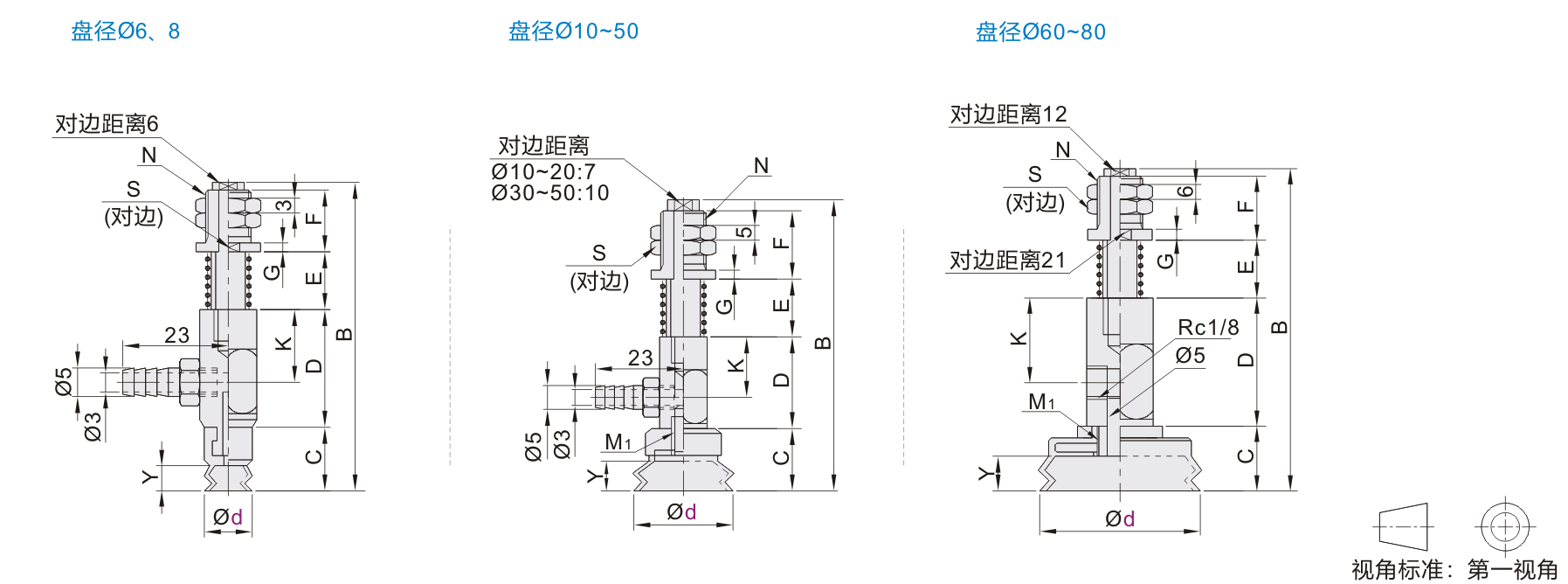

参数图
选型表
| 型号 | 行程 | B | C | D | E | F | N | K | S | G | Y | M1 | |
| 代码 | 盘径d | ||||||||||||
| WEH46 WEH47 |
6 | 3 | 53.5 | 9 | 22.5 | 6 | 13 | M9×1 |
13 | 11 | 2 | 4.2 | — |
| 10 | 67.5 | 20 | |||||||||||
| 15 | 77.5 | 30 | |||||||||||
| 25 | 97.5 | 50 | |||||||||||
| 8 | 3 | 53.5 | 6 | ||||||||||
| 10 | 67.5 | 20 | |||||||||||
| 15 | 77.5 | 30 | |||||||||||
| 25 | 97.5 | 50 | |||||||||||
| 10 | 4 | 61.5 | 9.5 | 22 | 8 | 19 | M11×1 |
14 | 14 |
3 | 3 | M5 | |
| 10 | 73.5 | 20 | |||||||||||
| 20 | 93.5 | 40 | |||||||||||
| 30 | 113.5 | 60 | |||||||||||
| 15 | 4 | 63 | 11 | 8 | 4.5 | ||||||||
| 10 | 75 | 20 | |||||||||||
| 20 | 95 | 40 | |||||||||||
| 30 | 115 | 60 | |||||||||||
| 20 | 4 | 65 | 13 | 22 | 8 | 19 | M11×1 |
14 | 14 |
3 |
5.5 | M5 | |
| 10 | 77 | 20 | |||||||||||
| 20 | 97 | 40 | |||||||||||
| 30 | 117 | 60 | |||||||||||
| 30 |
6 | 91 | 18 | 32 | 13 | 24 | M14×1.5 |
20 | 17 |
4 |
8 | M6 | |
| 15 | 108 | 30 | |||||||||||
| 30 | 138 | 60 | |||||||||||
| 50 | 178 | 100 | |||||||||||
| 40 | 6 | 91 | 13 | ||||||||||
| 15 | 108 | 30 | |||||||||||
| 30 | 138 | 60 | |||||||||||
| 50 | 178 | 100 | |||||||||||
| 50 | 6 | 93 | 20 | 13 | 9 | ||||||||
| 15 | 110 | 30 | |||||||||||
| 30 | 140 | 60 | |||||||||||
| 50 | 180 | 100 | |||||||||||
| 60 | 10 | 114.5 | 22.5 | 40 | 20 | 28 | M16×1.5 |
28 | 21 | 5 | 10 | M10×1.25 | |
| 30 | 154.5 | 60 | |||||||||||
| 50 | 194.5 | 100 | |||||||||||
| 70 | 234.5 | 140 | |||||||||||
| 70 | 10 | 115.5 | 23.5 | 20 | 11 | ||||||||
| 30 | 155.5 | 60 | |||||||||||
| 50 | 195.5 | 100 | |||||||||||
| 70 | 235.5 | 140 | |||||||||||
| 80 | 10 | 115.5 | 20 | ||||||||||
| 30 | 155.5 | 60 | |||||||||||
| 50 | 195.5 | 100 | |||||||||||
| 70 | 235.5 | 140 | |||||||||||
-
