        怡合达自营 精密型  快插接头 单头外六角弯接头 外螺纹 快插型

        产品升级新旧款颜色有差异，功能不变

        品牌名称：

        怡合达

        条件筛选：

        性价比 精密型
        种类筛选 快插接头
        主体材质 黄铜
        形状 单头外六角弯接头
        工作温度 0~60℃
        允许流体 空气
        密封材质 NBR
        工作压力(MPa) -0.1~1
        接管类型 快插型
        连接类型 外螺纹

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图

             单头外六角接头

            代码 类型 材质   表面处理
            主体 螺纹部 脱离环部 主体
            J-XXE01 外螺纹 单头外六角弯接头  黄铜 黄铜   POM   镀镍

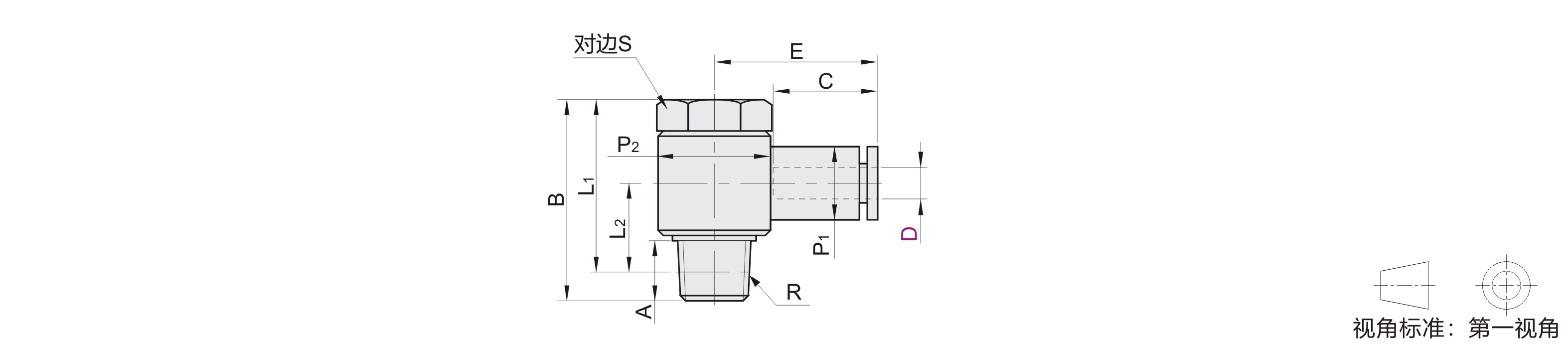

            参数图



            选型表

            型号
            		 公称
            型号
            		 R
            		 A
            		 B
            		 L1
            		 L2
            		 P1
            		 P2
            		 C
            		 E
            		 S
            		 有效断面积
            (mm²)
            		 重量
            (g)
            代码 D
            J-XXE01 4 M5 M5 4  17  13  6.2  11 9.8 14.9 20 8 3.53 6.4
            M6 M6   18  14  6.3  6.1
            1  R1/8 7  24  20  12  10.9  15.4  23  12   12.56  12.7
            6 M5 M5 4  17  13  7.4  13  9.8  17 21.5  8  3.53  7.0
            M6 M6 18  14  7.5  6.7
            1  R1/8 7  24.1  20.1  12  15.4  23  12  12.56  13.3
            2  R1/4 9.5  26.5  20.5  13.5  13.1  19.6  25  14  19.23  20.8
            8 1  R1/8 7  23.9  19.9  12  14.7  15.4  18.1 26.5  12  12.56  14.1
            2  R1/4 9.5  26.5  20.5  13.5    14.8 19.6  29  14  19.23  21.6
            3  R3/8 10.5  32  25.6  15.7  24.4  30.5  19  31.79  39.1
              10  2  R1/4 9.5  26.6  20.6  15  18.7  19.6  20.2  31  14  19.23  24.9
            3  R3/8 10.5  32.1  25.7  15.7  18.5  24.4  32  19  31.79  42.1
              12 3  R3/8 17.2  21.2  23.4 35  19  44.3
            4  R1/2 14  39  30.8  16.5  21  30  36.5  24  73.1
