      图片仅供参考，请以已选的规格为准

        怡合达自营 精密型  快插接头 T型三通接头  无螺纹型 PBT材质 快插型（等径）

        产品升级新旧款颜色有差异，功能不变

        品牌名称：

        怡合达

        条件筛选：

        性价比 精密型
        种类筛选 快插接头
        主体材质 PBT
        形状 T型三通接头
        工作温度 0~60℃
        允许流体 空气
        密封材质 NBR
        工作压力(MPa) -0.1~1
        接管类型 快插型（等径）
        连接类型 无螺纹

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图

            T型三通接头

            代码 类型    材质
            J-XXM01 等径 T型三通接头   PBT

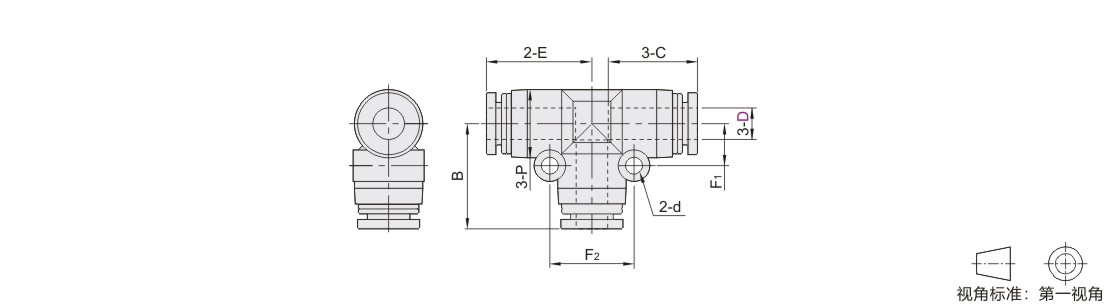

            参数图



            选型表

            型号
            		 P
            		 C
            		   E
            		 d
            		  F1
            		 F2
            		 B
            		 有效断面积
            （mm²)
            		 重量
             (g)
            代码 D
            J-XXM01 4  11  14.9  18.35  3.2    7  14    18.5  4.8  6.1
            6  13  17  19    8  16   19  11  7.8
            8  14.4  18.2  23.15    9  18    23  20.3  10.6
            10  18.3  20.2  27  4.2    11.5  23    27.5  33.9  20
            12  21.2  22.9  29.5    13  26    29  44.9  26.5
            16  26.1  24.1  33.05    15  30    32.5  88.3  38.2
