      产品选型

      D

      图片仅供参考，请以已选的规格为准

        怡合达自营 精密型  快插接头 Y型三通接头  无螺纹型 PBT材质 快插型（等径）

        产品升级新旧款颜色有差异，功能不变

        品牌名称：

        怡合达

        条件筛选：

        性价比 精密型
        种类筛选 快插接头
        主体材质 PBT
        形状 Y型三通接头
        工作温度 0~60℃
        允许流体 空气
        密封材质 NBR
        工作压力(MPa) -0.1~1
        接管类型 快插型（等径）
        连接类型 无螺纹

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图

            Y型三通接头

            代码 类型    材质
            J-XXM21 等径 Y型三通接头   PBT

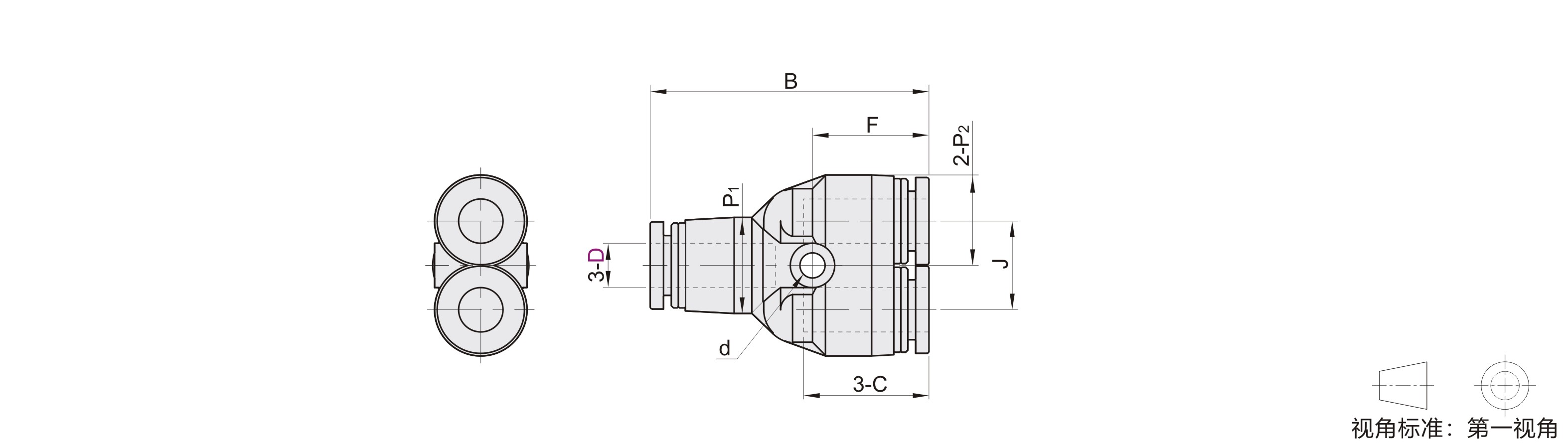

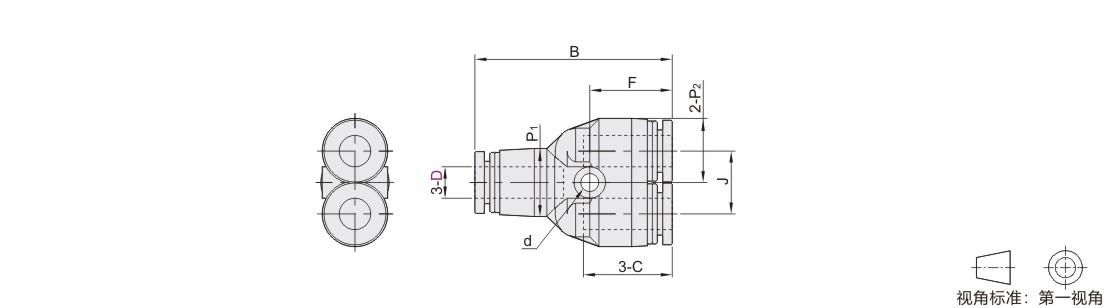

            参数图



            选型表

            型号
            		  B
            		 P1
            		 P2
            		 C
            		 J
            		 d
            		 F
            		 有效断面积
             ( mm²)
            		 重量
            (g)
            代码 D
            J-XXM21 4  35.7  11  10  14.9  11  3.2  14  6.3  6.3
            6  37  13  12.5  17  13  15  14.1  7.9
            8  44.5  14.5  14.5  18.1  14.5  18.5  25.1  10.6
            10  49.9  18.5  18  20.7  18  4.2  21  39.3  20.2
            12  54.5  21.1  21  23.4  21  22  56.5  26.8
