        怡合达自营 精密型  快插接头 T型三通接头  无螺纹型 PBT材质 快插型（变径）

        产品升级新旧款颜色有差异，功能不变

        品牌名称：

        怡合达

        条件筛选：

        性价比 精密型
        种类筛选 快插接头
        主体材质 PBT
        形状 T型三通接头
        工作温度 0~60℃
        允许流体 空气
        密封材质 NBR
        工作压力(MPa) -0.1~1
        接管类型 快插型（变径）
        连接类型 无螺纹

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图

            T型三通接头

            代码 类型    材质
            J-XXS01 变径 T型三通接头   PBT

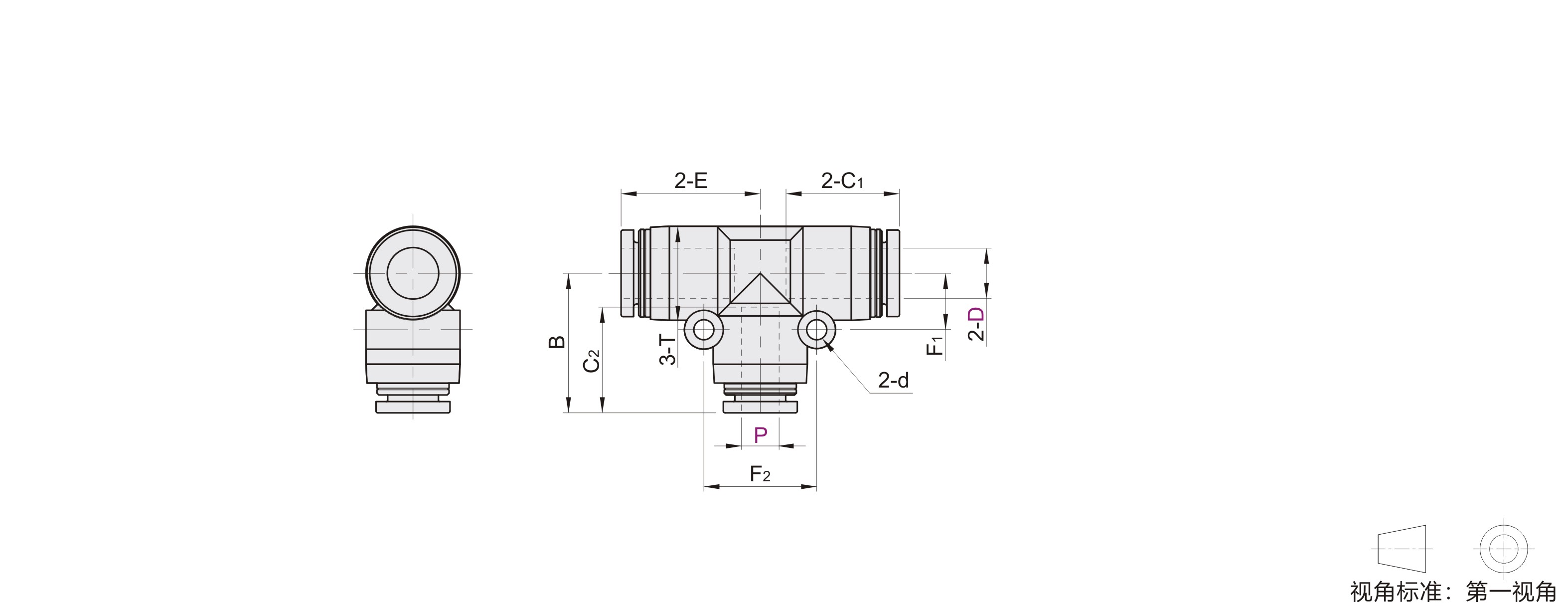

            参数图



            选型表

            型号
            		 P
            		 T
            		 C1
            		 C2
            		    E
            		 d
            		  F1
            		 F2
            		 B
            		 有效断面积
            （mm²)
            		 重量
            (g)
            代码 D
            J-XXS01 6  4  13  17  14.9 19.5  3.2  8  14  19.5  4.8 7.3
            8  14.5  18.2  22.75     9  16.5  21  9.9
            6  16.9  21.5   11  9.7
            10  18.5  20.2 17  26  4.2  11.5  19  24.5 16.7
            8  18.1  33.9 17.4
            12  21  22.9  18.4  29.5  13  23  27.5  21.0
            10  20.7  28.5  24.5
