        怡合达自营 精密型  迷你型快插接头 直接头 外螺纹 外六角直接头 快插型

        产品升级新旧款颜色有差异，功能不变

        品牌名称：

        怡合达

        条件筛选：

        性价比 精密型
        种类筛选 迷你型快插接头
        主体材质 黄铜
        形状 外六角直接头
        工作温度 0~60℃
        允许流体 空气
        密封材质 NBR
        工作压力(MPa) -0.1~1
        接管类型 快插型
        连接类型 外螺纹

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图

            直接头

            代码 类型 材质   表面处理
            主体 螺纹部 脱离环部 主体
            J-XXW01 外螺纹 直接头  黄铜 黄铜   POM   镀镍

            公称型号为M3的主体和螺纹部
                材质为SUS304。

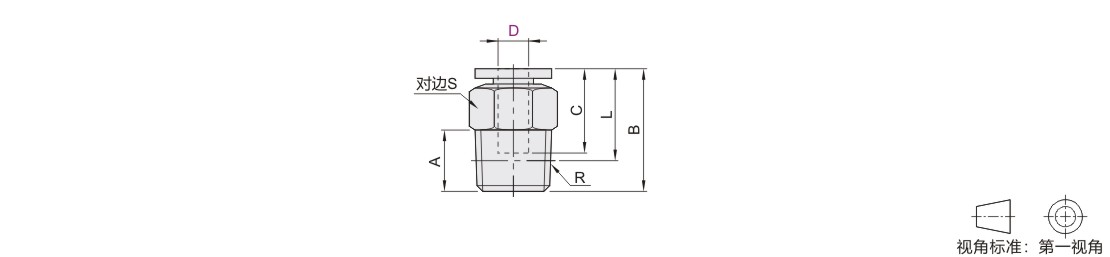

            参数图



            选型表

            型号
            		 公称
            型号
            		 R
            		 A
            		 B
            		 L
            		   C
            		  S
            		 有效断面积
            （mm²)
            		 重量
            (g)
            代码 D
            J-XXW01 4  M3 M3 3  16  13  11.5     8  0.39  2.1
            M5 M5 3.5  17   13.5  1.57  2.8
            1  R1/8 7.5  16.1   12.1  10  3.9  6.6
            6  M5 M5 3.5  17.5   14  12.5  1.57  4
            1  R1/8 7.5  16.7    12.7  6.93  4.4
