怡合达自营 精密型 迷你型快插接头 内六角孔直接头 弯接头 外螺纹 快插型
品牌名称：
怡合达
条件筛选：
性价比 精密型
种类筛选 迷你型快插接头
工作温度 0~60℃
允许流体 空气
密封材质 NBR
工作压力(MPa) -0.1~1
接管类型 快插型
连接类型 外螺纹
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
内六角孔直接头/弯接头
| 代码 | 类型 | 材质 | 表面处理 | |||
| 主体 | 螺纹部 | 脱离环部 | 主体 | |||
| J-XXW21 | 外螺纹 | 内六角孔直接头 | 黄铜 | 黄铜 | POM |
镀镍 |
| J-XXW51 | 弯接头 | PBT | ||||
公称型号为M3的螺纹部材质为SUS304。

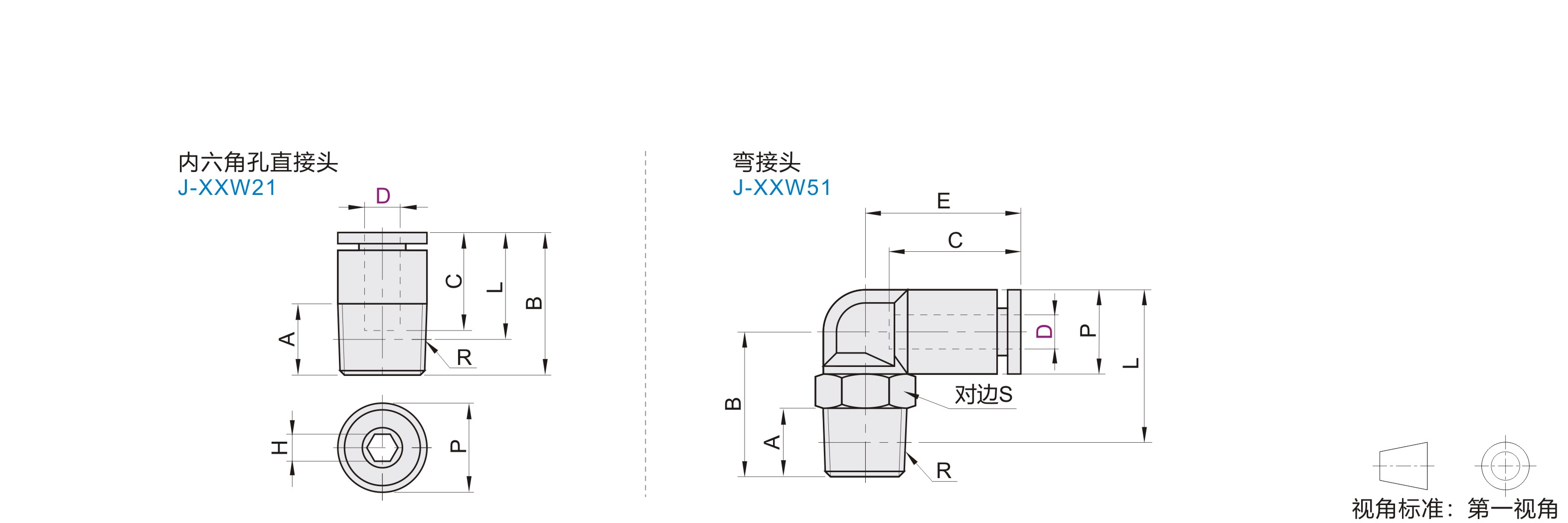

参数图
内六角孔直接头
| 型号 |
公称 型号 |
R |
A |
B |
L |
C |
H |
P |
有效断面积 (mm²) |
重量 (g) |
|
| 代码 | D | ||||||||||
| J-XXW21 | 4 | M3 | M3 | 3 | 16 | 13 | 11.5 | 1.5 | 8 | 0.97 | 1.9 |
| M5 | M5 | 3.5 | 17 | 13.5 | 2 | 1.73 | 2.7 | ||||
| 1 | R1/8 | 7.5 | 16 | 12 | 3 | 10 | 3.9 | 5.2 | |||
| 6 | M5 | M5 | 3.5 | 17.5 | 14 | 12.5 | 2 | 1.73 | 3.5 | ||
| 1 | R1/8 | 7.5 | 16.5 | 12.5 | 4 | 6.93 | 4.1 | ||||
弯接头
| 型号 |
公称 型号 |
R |
A |
B |
L |
P |
C |
E |
S |
有效断面积 (mm²) |
重量 (g) |
|
| 代码 | D | |||||||||||
| J-XXW51 | 4 | M3 | M3 | 3 | 15.5 | 16.5 | 9 | 11.5 | 14.5 | 8 | 0.39 | 3.7 |
| M5 | M5 | 3.5 | 16 | 1.57 | 4.1 | |||||||
| 1 | R1/8 | 7.5 | 19.5 | 19.5 | 10 | 3.53 | 6.0 | |||||
| 6 | M5 | M5 | 3.5 | 16 | 18 | 11 | 12.5 | 16.5 | 8 | 1.57 | 4.7 | |
| 1 | R1/8 | 7.5 | 19.5 | 20 | 10 | 3.53 | 6.6 | |||||
-
