怡合达自营 精密型 清洁配管用快插接头 外螺纹 T型接头 Y型接头 快插型
条件筛选：
性价比 精密型
种类筛选 清洁防腐型快插接头
主体材质 PP+SUS304
工作温度 0~80℃
允许流体 空气、水、其他
密封材质 EPDM
工作压力(MPa) -0.1~1
接管类型 快插型
连接类型 外螺纹
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 材质 |
||
| 主体 | 螺纹部 | |||
| J-XYC11 | 外螺纹 | T型接头 | PP | SUS304 |
| J-XYC16 | Y型接头 | |||

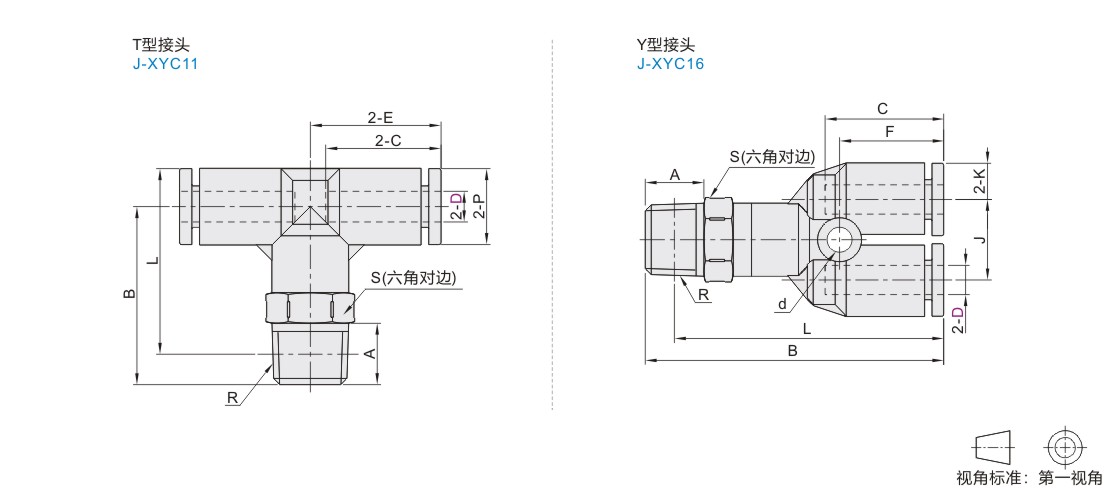

参数图
T型接头
| 型号 |
公称 型号 |
R |
A |
B |
L |
P |
C |
E |
S |
有效截面积 ( mm²) |
重量 (g) |
|
| 代码 | D | |||||||||||
| J-XYC11 | 4 | 1 | R1/8 | 8 | 23.3 | 24.3 | 10 | 15 | 17 | 10 | 4.1 | 12 |
| 6 | 1 | 26 | 28.5 | 13 | 17.1 | 20.3 | 12 | 10 | 15.5 | |||
| 2 | R1/4 | 11 | 29 | 29.5 | 14 | 23 | ||||||
| 8 | 1 | R1/8 | 8 | 26.3 | 29.8 | 15 | 18.4 | 22.4 | 16.5 | 19.5 | ||
| 2 | R1/4 | 11 | 29.3 | 30.8 | 25 | |||||||
| 3 | R3/8 | 12 | 31.1 | 32.3 | 17.5 | 20.4 | 25.4 | 17 | 30 | 37.5 | ||
| 10 | 2 | R1/4 | 11 | 36 | 38.7 | 36.5 | ||||||
| 3 | R3/8 | 12 | 37 | 39.4 | 47 | 44 | ||||||
| 12 | 3 | 39 | 43.2 | 21 | 23.1 | 28.6 | 21 | 54.5 | ||||
Y型接头
| 型号 |
公称 型号 |
R |
A |
B |
L |
P |
C |
J |
d |
F |
S |
有效截面积 (mm²) |
重量 (g) |
|
| 代码 | D | |||||||||||||
| J-XYC16 | 4 | 1 | R1/8 | 8 | 40.7 | 36.7 | 10 | 15 | 11 | 3.4 | 14.2 | 10 | 4.2 | 12.5 |
| 6 | 1 | 44.5 | 40.5 | 12.5 | 17.1 | 12 | 3.2 | 15.9 | 12 | 10 | 15.5 | |||
| 2 | R1/4 | 11 | 47.5 | 41.5 | 14 | 23 | ||||||||
| 8 | 1 | R1/8 | 8 | 48.7 | 44.7 | 14.5 | 18.1 | 14 | 17.2 | 16.5 | 20.5 | |||
| 2 | R1/4 | 11 | 51.7 | 45.7 | 25.5 | |||||||||
| 3 | R3/8 | 12 | 53.5 | 47.2 | 18 | 19.7 | 17 | 30 | 24.5 | |||||
| 10 | 2 | R1/4 | 11 | 58.5 | 52.5 | 18 | 20.9 | 4.5 | 38 | |||||
| 3 | R3/8 | 12 | 59.5 | 53.2 | 45.5 | |||||||||
| 12 | 3 | 15 | 64.7 | 58.4 | 21 | 23.6 | 20 | 4.2 | 22.4 | 21 | 37 | 56.5 | ||
-
