同步轮拉手轴承座减震器滚针导柱
商品分类
      常规选型
      图纸选型
      型号：

      型号筛选

      未生成型号，还有 2 项未选择

      重置

      代码

      产品选型

      d

      公称型号

      图片仅供参考，请以已选的规格为准

        怡合达自营 精密型  高耐热快速接头 外螺纹 弯接头 快插型

        条件筛选：

        性价比 精密型
        主体材质 黄铜
        形状 弯接头
        工作温度 0~100℃
        允许流体 空气
        密封材质 FKM
        工作压力(MPa) -0.1~1
        接管类型 快插型
        连接类型 外螺纹
        种类筛选 高耐热型快插接头

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理
            主体 螺纹部 密封部材料 主体
            J-XYP71 外螺纹 弯接头 黄铜 黄铜 FKM 镀镍

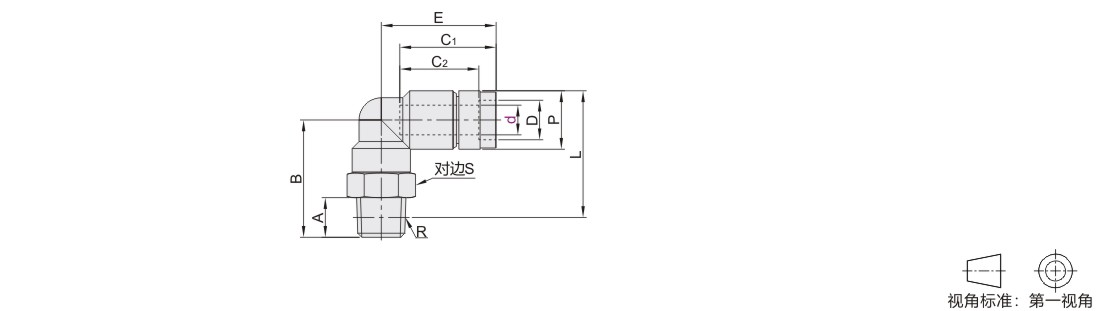

            参数图



            选型表

            型号 公称
            型号
            		 R
            		 D A
            		 B
            		 L
            		 P
            		 C1
            		 C2
            		 E
            		 S
            		 喷嘴直径
            		 有效断面积
            （mm2)
            		 重量(g)
            代码 d
            J-XYP71 4 M5 M5 6 3 19 20.8 9.7 17.6 15 20.5 10 1.8 1.5 15
            1 R1/8 8 22 22.8 2.5 3.5 17
            6 M5 M5 8 3 20.7 23.6 11.8 19.4 16 23.3 12 1.8 1.9 23
            1 R1/8 8 23.7 25.6 4 9 25
            2 R1/4 11 26.7 26.6 14 29
            8 1 R1/8 10 8 25 27.9 13.7 20.2 17 24.8 6 16 32
            2 R1/4 11 28 28.8 35
            10 1 R1/8 12 8 27.5 32.3 17.5 23.2 19.5 29.3 17 22.5 55
            2 R1/4 11 30.5 33.2 8 30 58
            3 R3/8 12 31.5 33.9 58
            12 3 14 32 36.1 20.8 26.3 23 33.4 21 9 39 92
            4 R1/2 15 35 37.2 103
