单轴机器人 YCBSC10系列全封闭丝杆系列无尘环境型铝合金/铁阳极氧化处理

条件筛选：

系列全封闭丝杆系列

使用环境无尘环境型

传动方式滚珠丝杠

使用导轨单导轨

底座宽度 102

横向容许力矩 39N.m

重复定位精度 ±0.01

种类筛选单轴机器人

产品型号：

请先点击左侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

SKU信息

3D模型

3D图库

技术图档

全部型号

3D预览

产品问答

材质图

参数图

材质图

代码	底座		导轨		滑板		盖板		使用环境
代码	材质	表面处理	材质	表面处理	材质	表面处理	材质	表面处理	使用环境
YCBSC10	铝合金	阳极氧化	铁	—	铝合金	阳极氧化	铝合金	阳极氧化	0~40℃ 35~85%RH 不得结露

本产品不含电机，电机须另行选购。

参数图

选型表

型号		有效行程 (最小单位50)	电机安装方式	电机品牌	电机规格	刹车	原点开关	极限开关	传感器类型
代码	丝杆导程
YCBSC10	5	100~1050 非标行程可定制	M(电机内置)※ BC(电机直连) BM(电机下折) BR(电机右折) BL(电机左折) ※M(电机内置)规格不适用57步进电机	P(松下) Y(安川) M(三菱) T(台达) H(汇川) L(雷赛)	10(100W伺服) 57(57步进) (仅适用雷赛品牌) 如选用57系列步进电机，推荐选最大静止扭矩大于0.64N.m的型号	N(无刹车) B(带刹车)	内置型 A(电机侧) B(电机反侧) 外置型 C(电机侧) D(电机反侧) 无 E(无)	内置型 1(1个) 2(2个) 外置型 3(1个) 4(2个) 无 5(无)	无指定(NPN) P(PNP)
	10
	16
	20

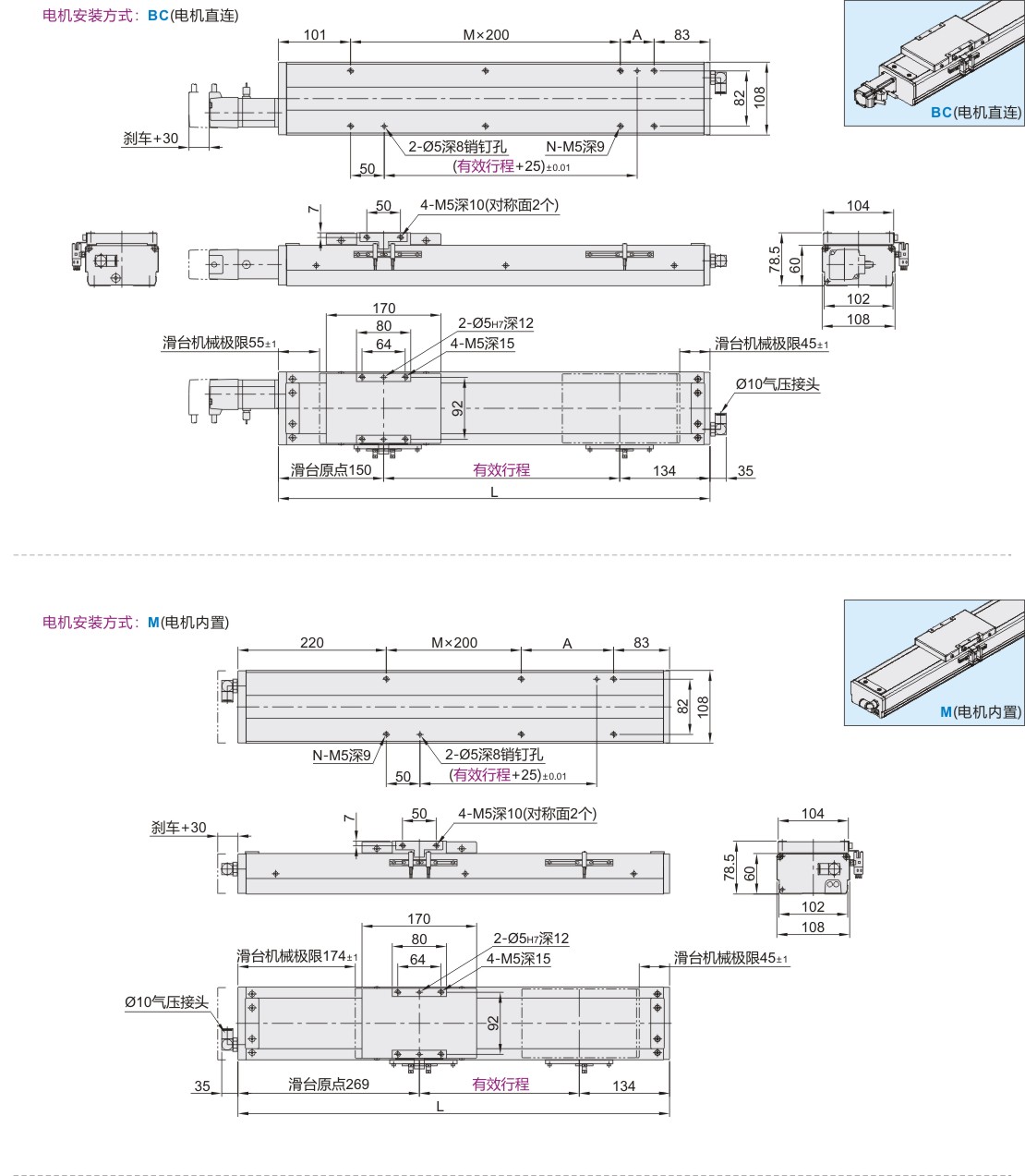

尺寸表

电机安装方式	尺寸	行程
电机安装方式	尺寸	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050
BC (电机直连)	L	384	434	484	534	584	634	684	734	784	834	884	934	984	1034	1084	1134	1184	1234	1284	1334
	A	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150
	M	0	1	1	1	1	2	2	2	2	3	3	3	3	4	4	4	4	5	5	5
	N	4	6	6	6	6	8	8	8	8	10	10	10	10	12	12	12	12	14	14	14
	重量(kg)※	5.98	6.39	6.81	7.22	7.63	8.05	8.46	8.87	9.28	9.7	10.11	10.25	10.94	11.35	11.76	12.17	12.58	13	13.41	13.82

※不含电机重量。

电机安装方式	尺寸	行程
电机安装方式	尺寸	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050
M (电机直连)	L	503	553	603	653	703	753	803	853	903	953	1003	1053	1103	1153	1203	1253	1303	1353	1403	1453
	A	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150
	M	0	1	1	1	1	2	2	2	2	3	3	3	3	4	4	4	4	5	5	5
	N	4	6	6	6	6	8	8	8	8	10	10	10	10	12	12	12	12	14	14	14
	重量(kg)※	5.49	5.91	6.33	6.75	7.17	7.59	8.02	8.44	8.86	9.28	9.7	10.12	10.54	10.96	11.38	11.8	12.22	12.64	13.06	13.48

※不含电机重量。

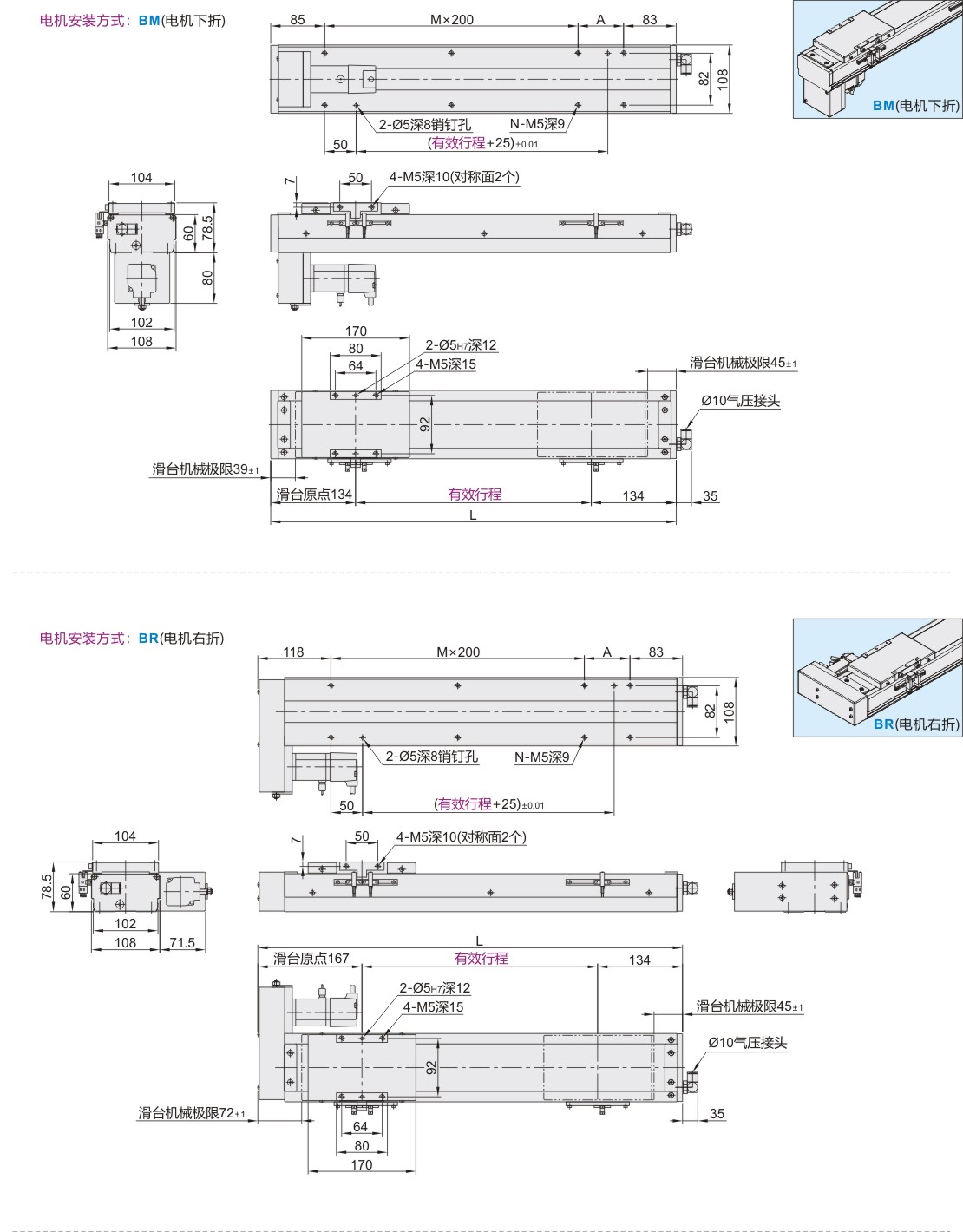

电机安装方式	尺寸	行程
电机安装方式	尺寸	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050
BM (电机下折)	L	368	418	468	518	568	618	668	718	768	818	868	918	968	1018	1068	1118	1168	1218	1268	1318
	A	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150
	M	0	1	1	1	1	2	2	2	2	3	3	3	3	4	4	4	4	5	5	5
	N	4	6	6	6	6	8	8	8	8	10	10	10	10	12	12	12	12	14	14	14
	重量(kg)※	8.5	8.8	9.2	9.6	10	10.4	10.8	11.2	11.5	11.9	12.3	12.7	13.1	13.5	13.9	14.2	14.6	15	15.4	15.8

※不含电机重量。

电机安装方式	尺寸	行程
电机安装方式	尺寸	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050
BR (电机右折)	L	401	451	501	551	601	651	701	751	801	851	901	951	1001	1051	1101	1151	1201	1251	1301	1351
	A	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150
	M	0	1	1	1	1	2	2	2	2	3	3	3	3	4	4	4	4	5	5	5
	N	4	6	6	6	6	8	8	8	8	10	10	10	10	12	12	12	12	14	14	14
	重量(kg)※	8.5	8.8	9.2	9.6	10	10.4	10.8	11.2	11.5	11.9	12.3	12.7	13.1	13.5	13.9	14.2	14.6	15	15.4	15.8

※不含电机重量。

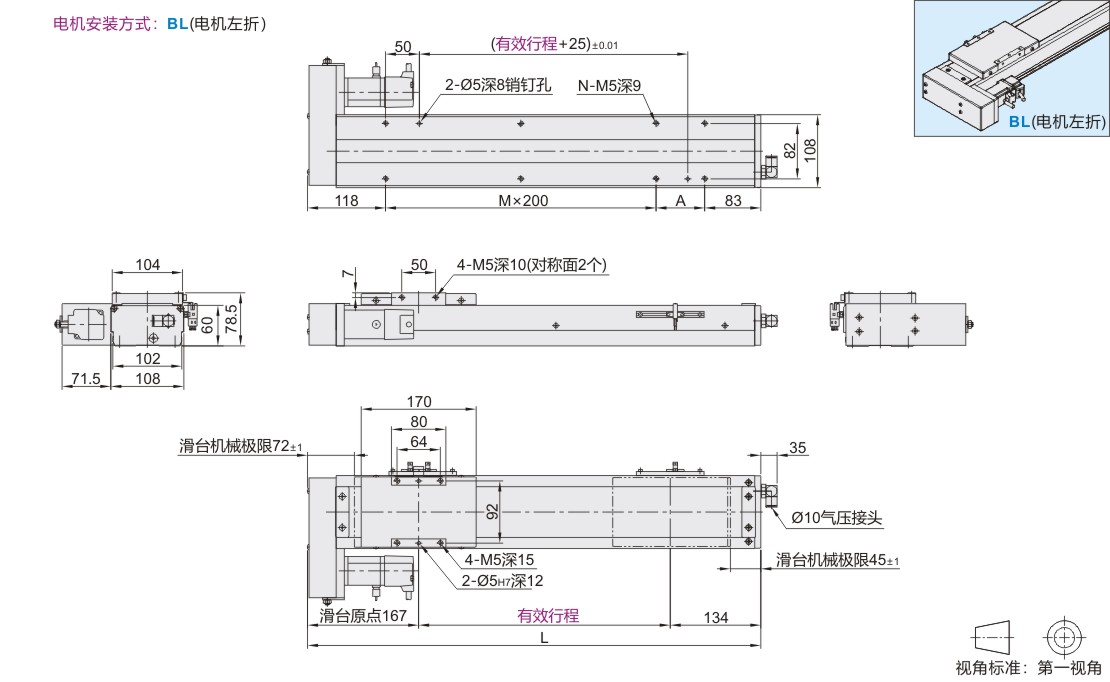

电机安装方式	尺寸	行程
电机安装方式	尺寸	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050
BL (电机左折)	L	401	451	501	551	601	651	701	751	801	851	901	951	1001	1051	1101	1151	1201	1251	1301	1351
	A	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150
	M	0	1	1	1	1	2	2	2	2	3	3	3	3	4	4	4	4	5	5	5
	N	4	6	6	6	6	8	8	8	8	10	10	10	10	12	12	12	12	14	14	14
	重量(kg)※	8.5	8.8	9.2	9.6	10	10.4	10.8	11.2	11.5	11.9	12.3	12.7	13.1	13.5	13.9	14.2	14.6	15	15.4	15.8

※不含电机重量。

最高速度

丝杆外径	电机规格	导程	行程
丝杆外径	电机规格	导程	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050
16	100W 伺服	5	250														225	200	175	150	125	100
		10	500														450	400	350	300	250	200
		16	800														720	640	560	480	400	320
		20	1000														900	800	700	600	500	400

详细参数表

推荐电机规格			100W伺服
性能	重复定位精度		±0.01
	丝杆导程		5	10	16	20
	最大负载(kg)	水平使用	50	30	22	18
		竖直使用	12	8	5	3
	额定推力(N)		340	170	106	85
零部件	滚珠丝杆外径		16
	直线导轨规格		20×17.5 单支单滑块
	极限开关	外置型	EE-SX672(NPN)
		内置型	EE-SX674(NPN)

如需欧姆龙品牌光电开关，请与我司沟通。

搭配伺服电机一览表

品牌

电机记号

有无刹车

电机容量

伺服电机型号

驱动器型号

松下

P

无刹车(水平)

100W

MSMF012L1U2M

MADLN05SE

有刹车(竖直)

MSMF012L1V2M

三菱

M

无刹车(水平)

HG-KN13J-S100

MR-JE-10A

有刹车(竖直)

HG-KN13BJ-S100

台达(B2)

T

无刹车(水平)

ECMA-C20401GS

ASD-B2-0121-B

有刹车(竖直)

ECMA-C20401FS

表中型号为我司官网在售电机和驱动器型号，标准单轴机器人型号只提供模组机械部分，不配电机和驱动器。

选用其它电机须咨询我司工作人员。

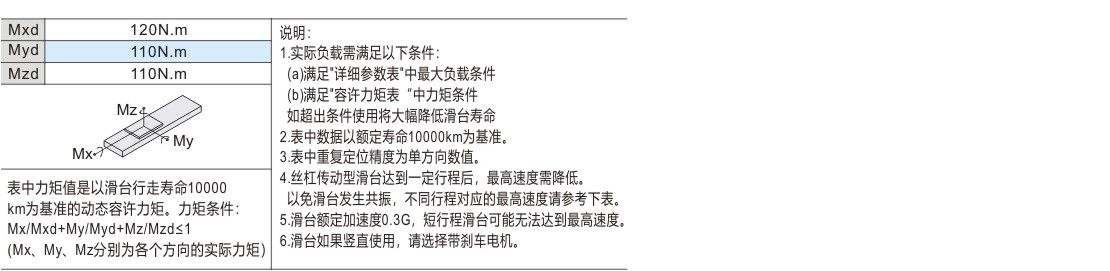

容许力矩表

容许负载力矩表（单位：mm）

水平安装		A				B			C
导程5	30kg	547				42			42
	40kg	391				29			29
	50kg	298				22			21
导程10	15kg	521				84			80
	25kg	298				47			44
	30kg	242				37			35
导程16	5kg	937				282			259
	10kg	487				121			116
	22kg	236				40			44
导程20	5kg	675				224			193
	10kg	330				107			93
	18kg	175				55			48

壁挂安装		A			B		C
导程5	25kg	52			53		670
	35kg	35			35		455
	50kg	21			22		298
导程10	10kg	124			131		770
	20kg	58			61		382
	30kg	35			37		242
导程16	5kg	116			58		605
	10kg	24			26		253
导程20	6kg	160			185		562
	12kg	76			88		272
	18kg	48			55		175

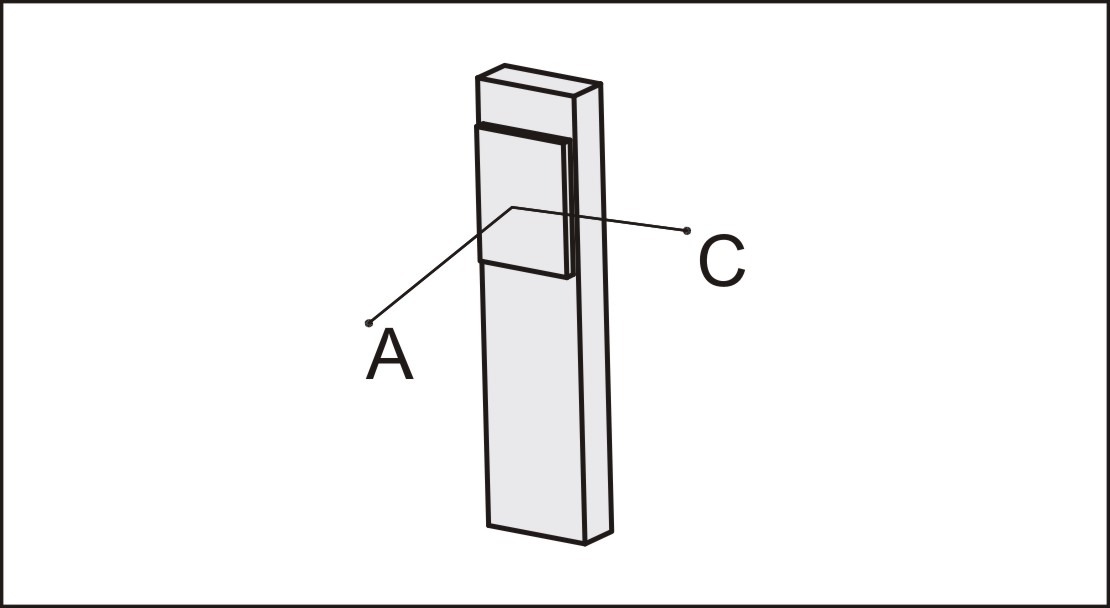

垂直安装				A		C
导程5	5kg			310		310
	8kg			192		192
	12kg			129		129
导程10	4kg			344		344
	8kg			172		172
导程16	2kg			580		580
	5kg			310		310
导程20	2kg			546		546
	3kg			364		364

产品问答

关于此产品的常见问题

1、传感器是否安装好发出？

传感器组件随本体同捆发出，到货后需要客户自行安装。

2、不同品牌间的直线模组该如何替换？

需要了解客户用什么品牌的伺服、丝杆、导轨，模组的宽度以及型材的底座尺寸和安装孔位，也可以完全按照客户原有的孔位就行加工设计，只要提供图纸即可。

3、单轴机器人的使用寿命是多久？

通常所说的使用寿命是指其能够正常、稳定地工作的时间长度。这个时间长度与模组的设计、制造质量、使用条件以及维护保养等多种因素有关。

4、常见的线性模组按传动方式有哪些类型？

同步带式：线性模组的传动方式由皮带和直线导轨辅助完成。特点速度快，行程大。
滚珠螺杆式：线性模组的传动方式由滚珠螺杆和直线导轨辅助完成。
特点负载以及精度都相对较高，传动效率高，摩擦阻力小。

5、不同品牌间的直线模组该如何替换？

需要了解客户用什么品牌的伺服、丝杆、导轨，模组的宽度以及型材的底座尺寸和安装孔位，也可以完全按照客户原有的孔位就行加工设计，只要提供图纸即可。

6、如何理解重复定位精度？

在任意位置相同方向反复定位7次，测量其停止位置，计算读取值最大差的1/2。以此测量为原则，在移动距离的大约中央位置及两端分别进行，取计算所得值中的最大值为测量值。

7、直线电机与滚珠丝杆模组的区别在哪里？

直线电机一般受力不重，行程较长，精度要求比较高。
直线模组可承受大负载，行程有一定限制，精度要求相对一般。

8、全封闭式直线模组防护等级有多高？

经实验测定，防护等级可达IP66。

9、全封闭式直线模组钢带时候可拆卸？

可拆卸，拆卸简单方便，可咨询我方工程师。
