单轴机器人 YCBSC5系列全封闭丝杆系列无尘环境型铝合金/铁阳极氧化处理

条件筛选：

系列全封闭丝杆系列

使用环境无尘环境型

传动方式滚珠丝杠

使用导轨单导轨

底座宽度 51

横向容许力矩 5.5N.m

重复定位精度 ±0.01

种类筛选单轴机器人

产品型号：

请先点击左侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

SKU信息

3D模型

3D图库

技术图档

全部型号

3D预览

产品问答

材质图

参数图

材质图

代码	底座		导轨		滑板		盖板		使用环境
代码	材质	表面处理	材质	表面处理	材质	表面处理	材质	表面处理	使用环境
YCBSC5	铝合金	阳极氧化	铁	—	铝合金	阳极氧化	铝合金	阳极氧化	0~40℃ 35~85％RH 不得结露

本产品不含电机，电机须另行选购。

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

参数图

选型表

型号		有效行程 (最小单位50)	电机安装方式	电机品牌	电机规格	刹车	原点开关	极限开关	传感器类型
代码	丝杆导程
YCBSC5	5	50~800 非标行程可定制	BC(电机直连) BM(电机下折) BR(电机右折) BL(电机左折)	P(松下) Y(安川) M(三菱) T(台达) H(汇川) L(雷赛)	10(100W伺服) 42(42步进) (仅适用雷赛品牌)	N(无刹车) B(带刹车)	外置型 C(电机侧) D(电机反侧) 无 E(无)	外置型 3(1个) 4(2个) 无 5(无)	无指定(NPN) P(PNP)
	10

尺寸表

电机安装方式	尺寸	行程
电机安装方式	尺寸	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800
BC (电机直连)	L	216	266	316	366	416	466	516	566	616	666	716	766	816	866	916	966
	A	60	30	40	50	60	30	40	50	60	30	40	50	60	30	40	50
	M	2	4	5	6	7	9	10	11	12	14	15	16	17	19	20	21
	N	3	5	6	7	8	10	11	12	13	15	16	17	18	20	21	22
	重量(kg)※	1.56	1.71	1.85	2	2.14	2.29	2.44	2.58	2.73	2.87	3.02	3.17	3.31	3.46	3.6	3.75
BM (电机下折)	L	208	258	308	358	408	458	508	558	608	658	708	758	808	858	908	958
	A	60	30	40	50	60	30	40	50	60	30	40	50	60	30	40	50
	M	0	2	3	4	5	7	8	9	10	12	13	14	15	17	18	19
	N	1	3	4	5	6	8	9	10	11	13	14	15	16	18	19	20
	重量(kg)※	1.66	1.81	1.95	2.1	2.24	2.39	2.54	2.68	2.83	2.97	3.12	3.27	3.41	3.56	3.7	3.85
BR (电机右折)	L	208	258	308	358	408	458	508	558	608	658	708	758	808	858	908	958
	A	60	30	40	50	60	30	40	50	60	30	40	50	60	30	40	50
	M	2	4	5	6	7	9	10	11	12	14	15	16	17	19	20	21
	N	3	5	6	7	8	10	11	12	13	15	16	17	18	20	21	22
	重量(kg)※	1.66	1.81	1.95	2.1	2.24	2.39	2.54	2.68	2.83	2.97	3.12	3.27	3.41	3.56	3.7	3.85

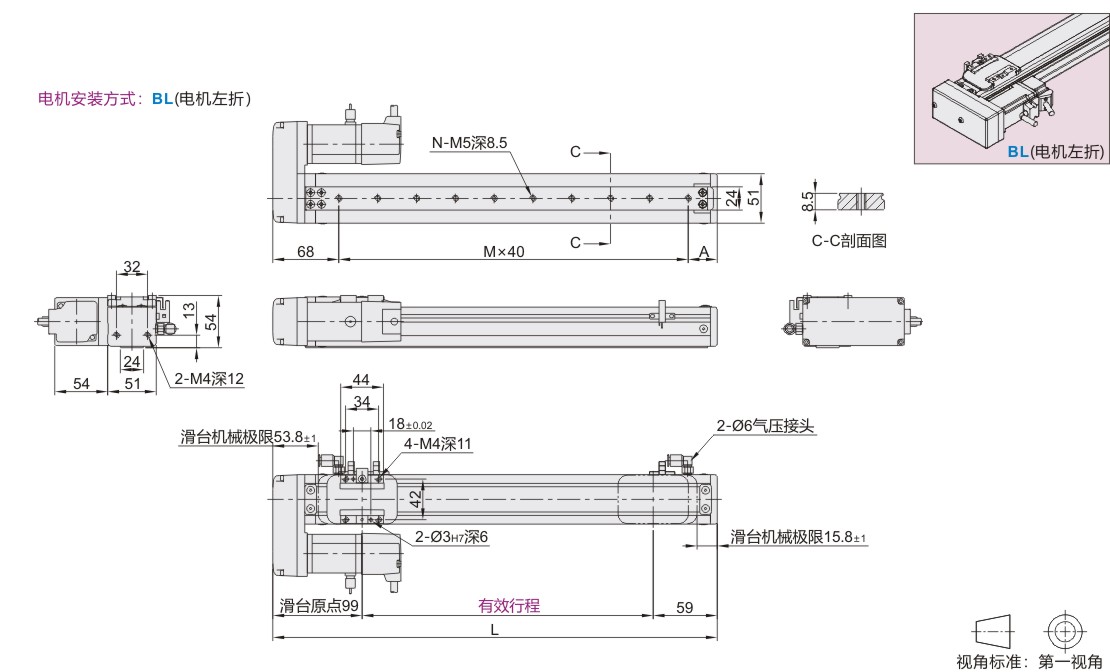

BL (电机左折)	L	208	258	308	358	408	458	508	558	608	658	708	758	808	858	908	958
	A	60	30	40	50	60	30	40	50	60	30	40	50	60	30	40	50
	M	2	4	5	6	7	9	10	11	12	14	15	16	17	19	20	21
	N	3	5	6	7	8	10	11	12	13	15	16	17	18	20	21	22
	重量(kg)※	1.66	1.81	1.95	2.1	2.24	2.39	2.54	2.68	2.83	2.97	3.12	3.27	3.41	3.56	3.7	3.85

※ 不含电机重量。

最高速度

丝杆外径	电机规格	导程	行程
丝杆外径	电机规格	导程	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800
12	42步进	5	41
	42步进	10	83
	100W 伺服	5	250												225	220	175	150
	100W 伺服	10	500												450	400	350	300

详细参数表

推荐电机规格			42步进		100W伺服
性能	重复定位精度		±0.01		±0.01
	丝杆导程		5	10	5	10
	最大负载(kg)	水平使用	10	5	10	5
		竖直使用	3	1.5	3	1.5
	额定推力(N)		340	170	340	170
零部件	滚珠丝杆外径		12
	直线导轨规格		24×8.5单支单滑块
	极限开关	外置型	EE-SX672(NPN)
		内置型	此款滑台无内置型号

如需欧姆龙品牌或PNP型光电开关，请与我司沟通。

搭配伺服电机一览表

品牌	电机记号	有无刹车	电机容量	伺服电机型号	驱动器型号
松下	P	无刹车(水平)	100W	MSMF012L1U2M	MADLN05SE
		有刹车(竖直)		MSMF012L1V2M
三菱	M	无刹车(水平)	100W	HG-KN13J-S100	MR-JE-10A
		有刹车(竖直)		HG-KN13BJ-S100
台达(B2)	T	无刹车(水平)	100W	ECMA-C20401GS	ASD-B2-0121-B
		有刹车(竖直)		ECMA-C20401FS

选用其它电机须咨询我司工作人员。
表中型号为我司官网在售电机和驱动器型号，标准单轴机器人型号只提供模组机械部分，不配电机和驱动器。

容许力矩表

Mxd	19N.m	说明： 1.实际负载需满足以下条件： (a)满足"详细参数表"中最大负载条件 (b)满足"容许力矩表“中力矩条件如超出条件使用将大幅降低滑台寿命 2.表中数据以额定寿命10000km为基准。 3.表中重复定位精度为单方向数值。 4.丝杠传动型滑台达到一定行程后，最高速度需降低。以免滑台发生共振，不同行程对应的最高速度请参考下表。 5.滑台额定加速度0.3G，短行程滑台可能无法达到最高速度。 6.滑台如果竖直使用，请选择带刹车电机。
Myd	20N.m
Mzd	16N.m

表中力矩值是以滑台行走寿命10000 km为基准的动态容许力矩。力矩条件： Mx/Mxd+My/Myd+Mz/Mzd≤1 （Mx、My、Mz分别为各个方向的实际力矩）

负载容许力矩表(单位：mm)

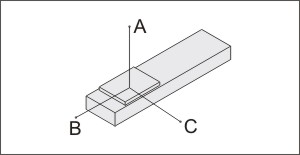

水平安装		A	B	C
导程5	5kg	280	24	55
导程5	10kg	120	10	22
导程10	3kg	245	40	78
导程10	5kg	140	22	43

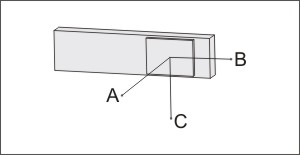

壁挂安装		A	B	C
导程5	5kg	51	30	300
导程5	10kg	20	15	195
导程10	3kg	74	37	231
导程10	5kg	40	20	131

垂直安装		A	C
导程5	1kg	140	140
导程5	3kg	47	47
导程10	1kg	125	125
导程10	1.5kg	83	83

产品问答

关于此产品的常见问题

1、传感器是否安装好发出？

传感器组件随本体同捆发出，到货后需要客户自行安装。

2、不同品牌间的直线模组该如何替换？

需要了解客户用什么品牌的伺服、丝杆、导轨，模组的宽度以及型材的底座尺寸和安装孔位，也可以完全按照客户原有的孔位就行加工设计，只要提供图纸即可。

3、单轴机器人的使用寿命是多久？

通常所说的使用寿命是指其能够正常、稳定地工作的时间长度。这个时间长度与模组的设计、制造质量、使用条件以及维护保养等多种因素有关。

4、常见的线性模组按传动方式有哪些类型？

同步带式：线性模组的传动方式由皮带和直线导轨辅助完成。特点速度快，行程大。
滚珠螺杆式：线性模组的传动方式由滚珠螺杆和直线导轨辅助完成。
特点负载以及精度都相对较高，传动效率高，摩擦阻力小。

5、不同品牌间的直线模组该如何替换？

需要了解客户用什么品牌的伺服、丝杆、导轨，模组的宽度以及型材的底座尺寸和安装孔位，也可以完全按照客户原有的孔位就行加工设计，只要提供图纸即可。

6、如何理解重复定位精度？

在任意位置相同方向反复定位7次，测量其停止位置，计算读取值最大差的1/2。以此测量为原则，在移动距离的大约中央位置及两端分别进行，取计算所得值中的最大值为测量值。

7、直线电机与滚珠丝杆模组的区别在哪里？

直线电机一般受力不重，行程较长，精度要求比较高。
直线模组可承受大负载，行程有一定限制，精度要求相对一般。

8、全封闭式直线模组防护等级有多高？

经实验测定，防护等级可达IP66。

9、全封闭式直线模组钢带时候可拆卸？

可拆卸，拆卸简单方便，可咨询我方工程师。
