        单轴机器人 YCFM14系列 齿轮齿条系列 一般环境型  铝合金/合金钢 阳极氧化处理

        条件筛选：

        种类筛选 单轴机器人
        类型 标准型
        系列 齿轮齿条系列
        使用环境 一般环境型
        传动方式 齿轮齿条
        使用导轨 双导轨
        底座宽度 135
        横向容许力矩 552N.m
        重复定位精度 ±0.04

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 底座 导轨 滑板 盖板 使用环境
            材质 表面处理 材质 表面处理 材质 表面处理 材质 表面处理
            YCFM14 铝合金 阳极氧化 合金钢 — 铝合金 阳极氧化 铝合金 阳极氧化 湿度85%
            温度0℃-40℃


            本产品不含电机和减速机，电机和减速机需另行选购。





            参数图



            选型表

            型号
            		 机电
            安装方式            		 电机品牌 电机规格
            (W)            		 原点
            感应器            		 端点极限
            感应器            		 减速比
            代码 有效行程
            (最小单位100)
            YCFM14 1000~3500 BC(电机直连)
            BL(直角减速机)            		     M(三菱)
                P(松下)
                Y(安川)
                T(台达)            		 400 A(内置型)
            C(外挂型)
            E(无)            		    内置型
               1(1PCS)
               2(2PCS)
               外挂型
               3(1PCS)
               4(2PCS)
               无
               5(无)            		 3(3:1)
            5(5:1)
            7(7:1)
            10(10:1)



            选择其它功率电机，请与我司联系。


            详细参数表

            重复定位精度(mm)
            		 ±0.04
            驱动功率(W) 400
            行星减速机减速比 3:1 5:1 7:1 10:1
            齿轮导程(mm) 33.3 20 14.3 10
            最高速度(mm/s) 1665 1000 715 500
            最大负载(kg) 水平使用 30 40 64 88
            垂直使用 8 10 18 22
            定格推力(N) 218 347 520 694
            电机额定转速(RPM) 3000
            原点感应器 外挂 EE-SX672(NPN)/FC-SPX303Z-2M(NPN)
            内置 EE-SX674(NPN)/FC-SPX307Z-2M(NPN)



            如需欧姆龙品牌或PNP型光电开关，请与我司沟通


            容许力矩表

            Mxd 485N.m      说明：
                     1.实际负载需满足以下条件：
                          (a)满足"详细参数表"中最大负载条件
                          (b)满足"容许力矩表“中力矩条件
                          如超出条件使用将大幅降低滑台寿命
                      2.表中数据以额定寿命10000km为基准。
                      3.表中重复定位精度为单方向数值。
                      4.滑台额定加速度0.3G，短行程滑台可
                          能无法达到最高速度。
                      5.滑台如果竖直使用，请选择带刹车电机。
            Myd 552N.m
            Mzd 551N.m

                      表中力矩值是以滑台行走寿命
                      10000km为基准的动态容许力矩。
                      力矩条件：
                      Mx/Mxd+My/Myd+Mz/Mzd≤1
                      (Mx、My、Mz分别为各个方向的实际力矩)



            搭配伺服电机一览表

            品牌 电机
            记号            		 有无刹车

            		 电机
            容量            		 电源
            电压
            (AC)            		 伺服电机型号

            		 驱动器型号
            三菱 M 无刹车(水平安装) 400W 220V HG-KN43J-S100 MR-JE-40A
            有刹车(垂直安装) HG-KN43BJ-S100 MR-JE-40A
            松下 P 无刹车(水平安装) MHMF042L1U2M MBDLN25SE
            有刹车(垂直安装) MHMF042L1V2M MBDLN25SE
            台达 T 无刹车(水平安装) ECM-B3M-C20604RS1 ASD-B3-0421-L
            有刹车(垂直安装) ECM-B3M-C20604SS1 ASD-B3-0421-L

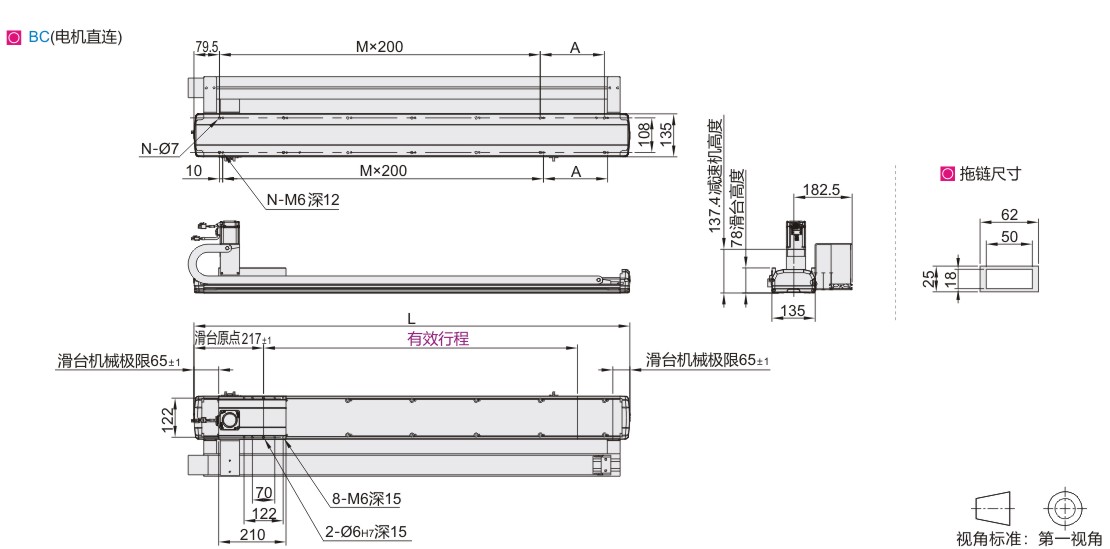

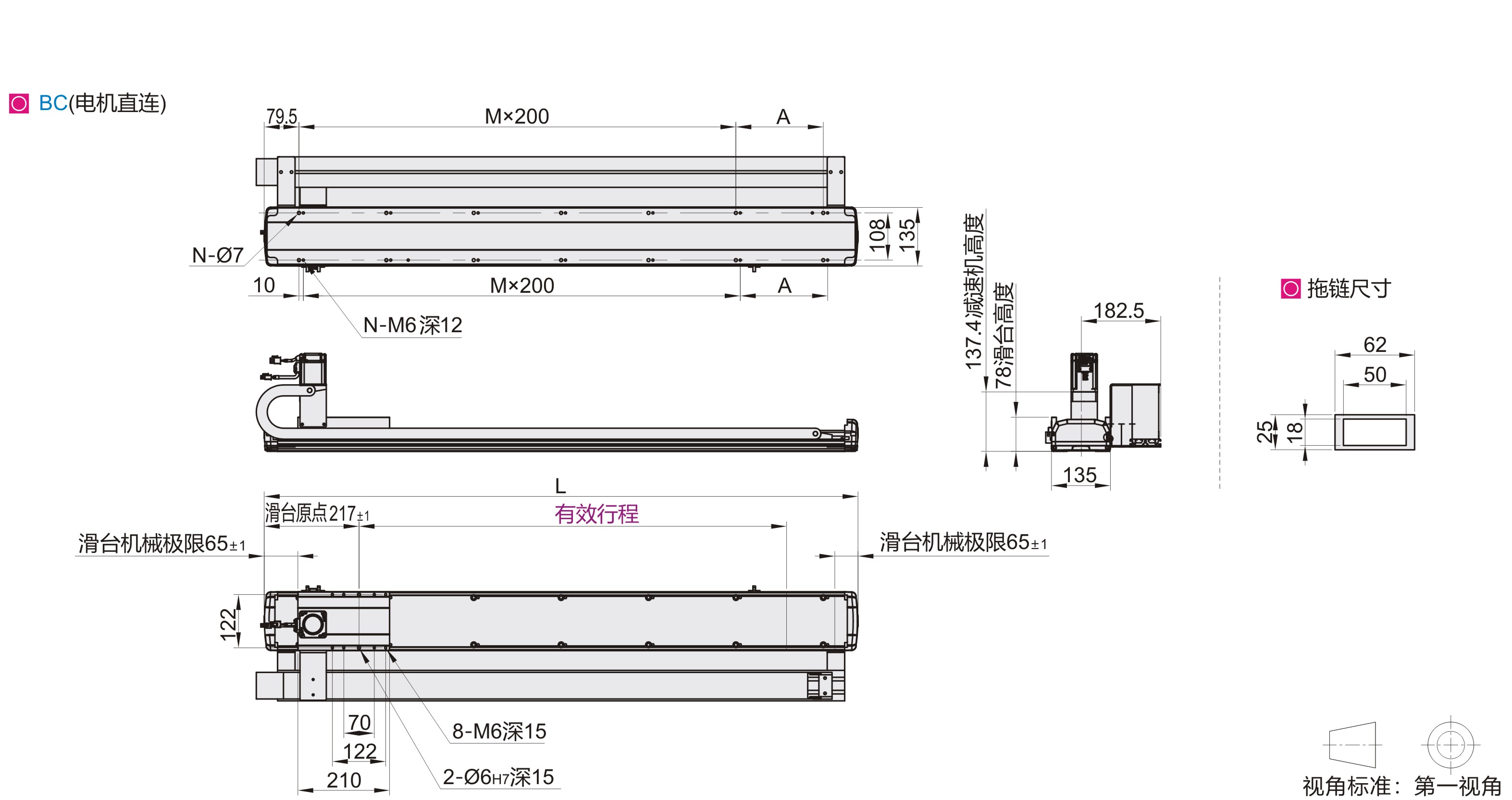

            尺寸表

            有效行程 1000  1100 1200  1300  1400  1500  1600  1700  1800  1900  2000  2100  2200
            L 1359  1459 1559  1659  1759  1859  1959  2059  2159  2259  2359  2459  2559
            A 200  100 200  100  200  100  200  100  200  100  200  100  200
            M 5  5 6  7  7  8  8  9  9  10  10  11  11
            N 14  14 16  18  18  20  20  22  22  24  24  26  26
            重量(kg)※ 14.7  14.7 16.5  17.4  18.3  19.2  20.1  21  21.9  22.8  23.7  24.6  25.5



            有效行程 2300  2400 2500  2600  2700  2800  2900  3000  3100  3200  3300  3400  3500
            L 2659  2759 2859  2959  3059  3159  3259  3359  3459  3559  3659  3759  3859
            A 100  200 100  200  100  200  100  200  100  200  100  200  100
            M 12  12 13  13  14  14  15  15  16  16  17  17  18
            N 28  28 30  30  32  32  34  36  36  38  38  40  40
            重量(kg)※ 26.4  27.3 28.2  29.1  30  30.9  31.8  32.7  33.6  34.5  35.4  36.3  37.2



            ※不含电机重量。
