        单轴机器人 YCTY5系列 轨道内嵌系列 一般环境型 铝合金/合金钢 阳极氧化处理

        条件筛选：

        种类筛选 单轴机器人
        类型 推杆型
        系列 轨道内嵌系列
        使用环境 无尘环境型
        传动方式 滚珠丝杠
        使用导轨 无导轨
        底座宽度 54
        横向容许力矩 无
        重复定位精度 ±0.01

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码
            		 底座
            		 导轨
            		 滑板
            		 盖板
            		 使用环境
            材质 表面处理 材质 表面处理 材质 表面处理 材质 表面处理
            YCTY5 铝合金 阳极氧化 合金钢 — 铝合金 — 铝合金 阳极氧化 0~40℃35~85%RH
            不得结露



            本产品不含电机，电机须另行选购。





            参数图



            YCTY5

            型号
            		 有效行程
            (最小单位50)
            		 电机安装方式
            		 电机品牌
            		 电机规格
            		 刹车
            		 原点开关
            		 极限开关
            代码 丝杆导程
            YCTY5
            		 2 50～600
            非标行程可定制            		 BC(电机直连)
            BM(电机下折)
            BR(电机右折)
            BL(电机左折)            		 P(松下)
            Y(安川)
            M(三菱)
            T(台达)
            H(汇川)
            L(雷赛)

            10(100W伺服)


            42(42步进)
            (仅适用雷赛品牌)

            		 N(无刹车)
            B(带刹车)

            如竖直使用,需选
            择带刹车电机

            外置型
            C(电机侧)
            D(电机反侧)

            无
            E(无)

            外置型
            3(1个)
            4(2个)

            无
            5(无)
            5
            10
            20

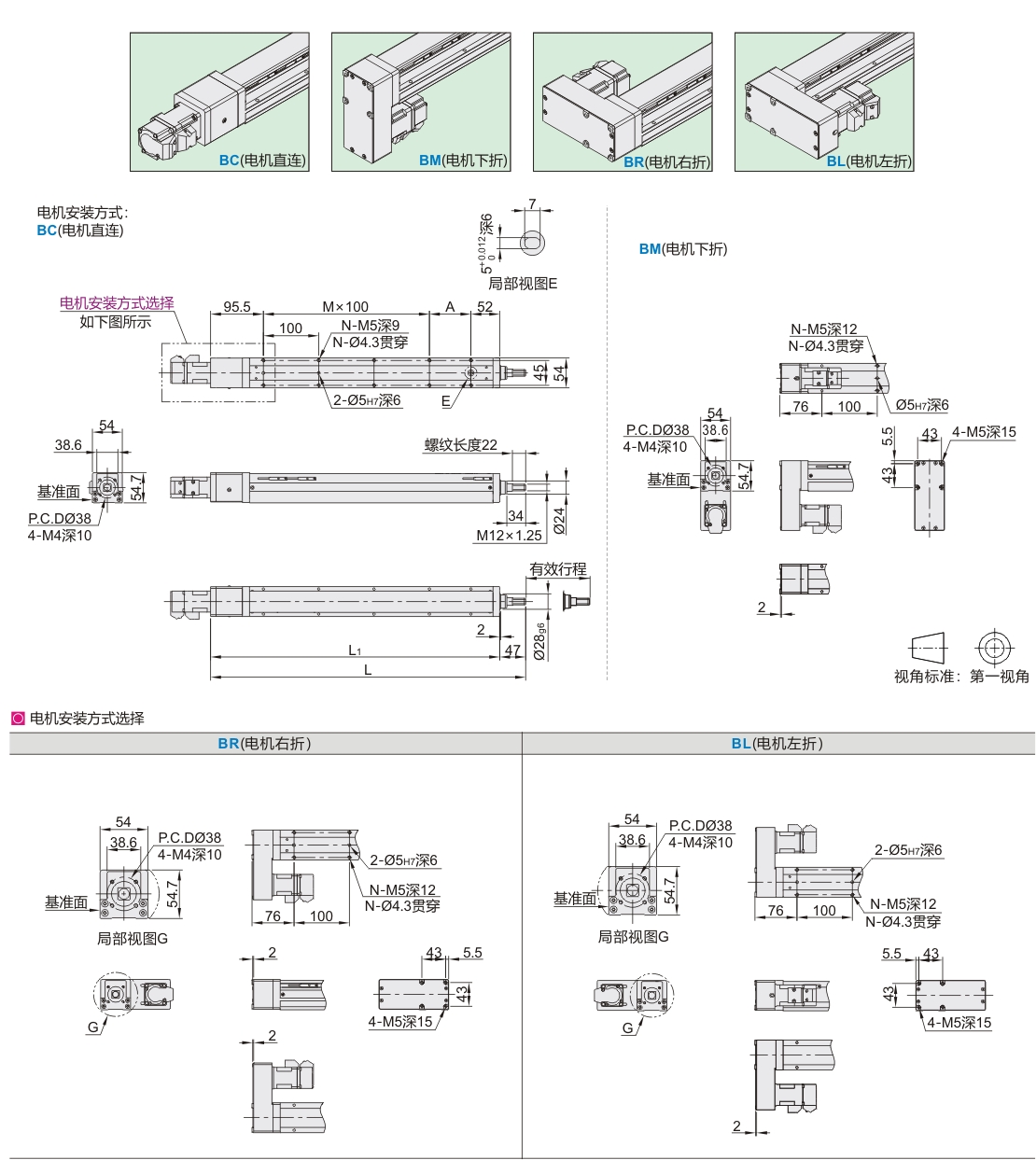

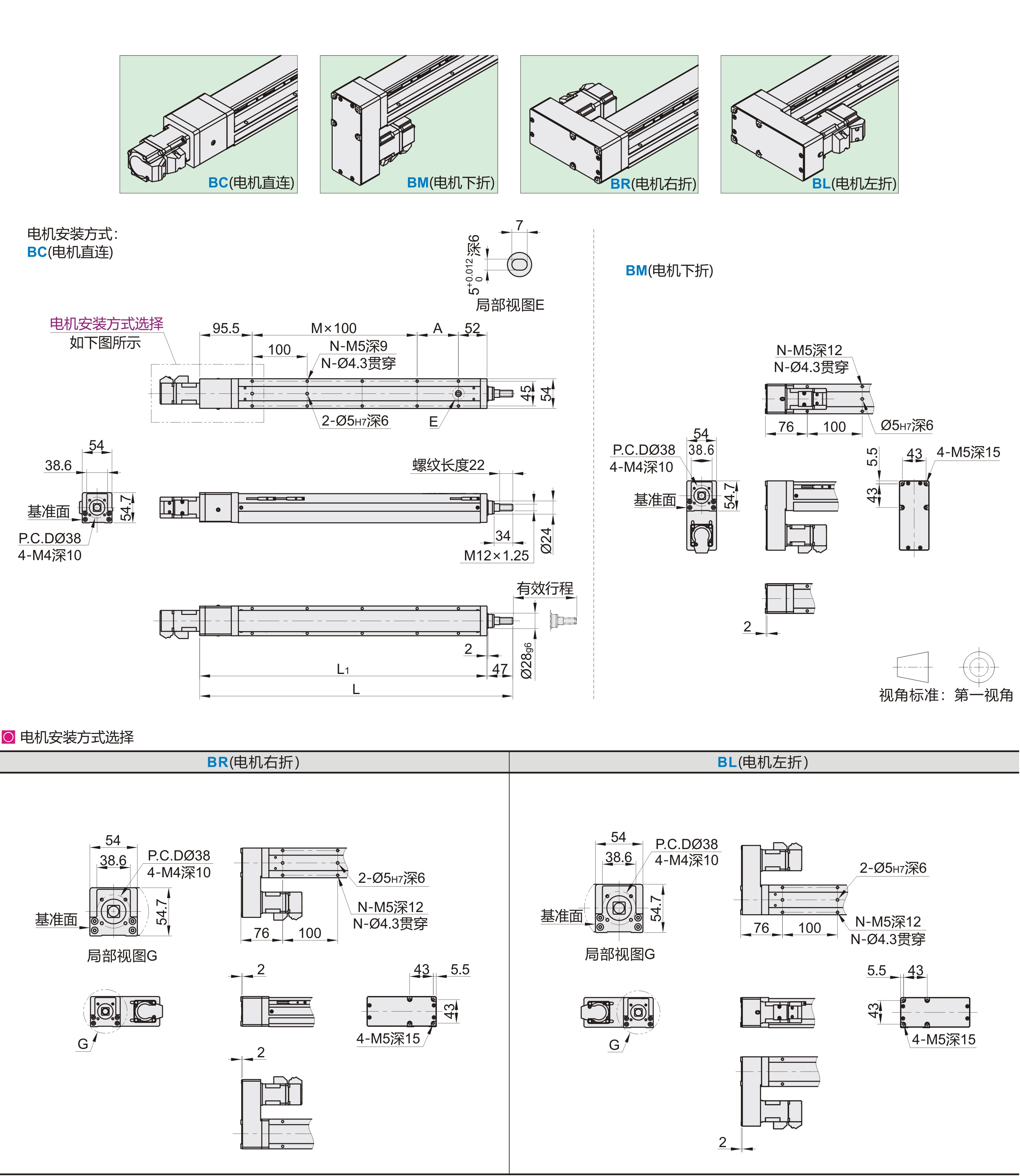

            尺寸表

            电机
            安装方式            		 尺寸 行程
            50 100 150 200 250 300 350 400 450 500 550 600
            BC
            (电机直连）            		 L 319.5 369.5 419.5 469.5 519.5 569.5 619.5 669.5 719.5 769.5 819.5 869.5
            L1 272.5 322.5 372.5 422.5 572.5 522.5 572.5 622.5 672.5 722.5 772.5 822.5
            A 25 75 25 75 25 75 25 75 25 75 25 75
            M 1 1 2 2 3 3 4 4 5 5 6 6
            N 6 6 8 8 10 10 12 12 14 14 16 16
            重量(kg) ※ 2.17 2.36 2.56 2.76 2.95 3.15 3.35 3.54 3.74 3.94 4.13 4.33
            BM
            (电机下折）            		 L 300 350 400 450 500 550 600 650 700 750 800 850
            L1 253 303 353 403 453 503 553 603 653 703 753 803
            A 25 75 25 75 25 75 25 75 25 75 25 75
            M 0 0 1 1 2 2 3 3 4 4 5 5
            N 4 4 6 6 8 8 10 10 12 12 14 14
            重量 (kg)※ 2.34 2.53 2.73 2.93 3.12 3.32 3.52 3.71 3.91 4.11 4.3 4.5
            BR
            (电机右折）            		 L 300 350 400 450 500 550 600 650 700 750 800 850
            L1 253 303 353 403 453 503 553 603 653 703 753 803
            A 25 75 25 75 25 75 25 75 25 75 25 75
            M 1 1 2 2 3 3 4 4 5 5 6 6
            N 6 6 8 8 10 10 12 12 14 14 16 16
            重量 (kg)※ 2.34 2.53 2.73 2.93 3.12 3.32 3.52 3.71 3.91 4.11 4.3 4.5
            BL
            (电机左折）            		 L 300 350 400 450 500 550 600 650 700 750 800 850
            L1 253 303 353 403 453 503 553 603 653 703 753 803
            A 25 75 25 75 25 75 25 75 25 75 25 75
            M 1 1 2 2 3 3 4 4 5 5 6 6
            N 6 6 8 8 10 10 12 12 14 14 16 16
            重量 (kg)※ 2.34 2.53 2.73 2.93 3.12 3.32 3.52 3.71 3.91 4.11 4.3 4.5



            ※不含电机重量



            详细参数表

            推荐电机规格
            		 42步进
            		 100W伺服
            性能 重复定位精度(mm) ±0.01 ±0.01
            丝杆导程(mm) 2  5  10  20  2  5  10  20
            最高速度(mm/s) 100  250  500  1000  100  250  500  1000
            最大负载
            (kg)            		 水平使用(注1) 30  30  15  10  30  30  15  10
            竖直使用 10  10  5  2.5  10  10  5  2.5
            额定推力(N) 854  341  170  85  854  341  170  85
            标准行程(mm) 50~600(50mm间隔)
            零部件 滚珠丝杆外径(mm) 12
            联轴器 7×8
            感应开关 外置型 EE-SX674( NPN)



            注1：此负载条件外部需搭配辅助滑轨以承受径向负载。

            如需欧姆龙品牌或PNP型光电开关，请与我司沟通。



            说明：
            1.实际负载需满足以下条件：
            （a）满足“详细参数表“中最大负载条件
            （b）满足“容许力矩表“中力矩条件
            如超出条件使用将大幅降低滑台寿命
            2.表中数据以额定寿命10000km为基准。
            3.表中重复定位精度为单方向数值。
            4.丝杠传动型滑台达到一定行程后，最高速度需
            适当降低。以免滑台发生共振，影响使用寿命。
            5.滑台额定加速度0.3G，短行程滑台可能无法达
            到最高速度。
            6.滑台如果竖直使用，请选择带抱闸电机。.

            搭配伺服电机一览表

            品牌 电机记号 有无刹车 电机容量 伺服电机型号 驱动器型号
            松下 P 无刹车(水平) 100W MSMF012L1U2M MADLN05SE
            有刹车(竖直) MSMF012L1V2M
            三菱 M 无刹车(水平) HG-KN13J-S100 MR-JE-10A
            有刹车(竖直) HG-KN13BJ-S100
            台达(B2) T 无刹车(水平) ECMA-C20401GS ASD-B2-0121-B
            有刹车(竖直) ECMA-C20401 FS



            选用其它电机须咨询我司工作人员。

            表中型号为我司官网在售电机和驱动器型号，标准模组型号只提供模组部分，不配电机和驱动器。
