        单轴机器人  YTB14系列 半封闭同步带系列 通用型 一般环境型 铝合金/合金钢 阳极氧化处理

        条件筛选：

        类型 通用型
        系列 半封闭同步带系列
        使用环境 一般环境型
        传动方式 同步带
        底座宽度 135
        横向容许力矩 124N.m
        重复定位精度 ±0.04
        种类筛选 单轴机器人

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码 底座
            		 导轨
            		 滑板
            		 盖板 使用环境
            材质 表面处理 材质 表面处理 材质 表面处理 材质 表面处理
            YTB14 铝合金 阳极氧化 合金钢 — 铝合金 阳极氧化 铝合金 阳极氧化 0~40℃ 35~85%RH
            不得结露



            本产品不含电机，电机须另行选购。





            参数图



            选型表

            型号
            		 有效行程
            (最小单位50)
            		 电机安装方式
            		 电机品牌
            		 电机规格
            		 原点开关
            		 极限开关
            		 传感器类型
            代码 导程
            YTB14 40 100～3050
            非标行程可定制            		 L(电机左折)
            LU(电机左上折)
            LD(电机左下折)
            R(电机右折)
            RU(电机右上折)
            RD(电机右下折)            		 P(松下)
            Y(安川)
            M(三菱)
            T(台达)
            H(汇川)
            L(雷赛)            		 20(200W伺服)
            57(57步进)
            (仅适用雷赛品牌）

             如选用57系列步进电机，
            推荐选最大静止扭矩大
            于0.64N.m的型号
             其它规格请咨询本公司            		 外置型
            C(电机侧)
            D(电机反侧)

            无
            E(无)            		 外置型
            3(1个)
            4(2个)

            无
            5(无)            		 无指定(NPN)
            P(PNP)

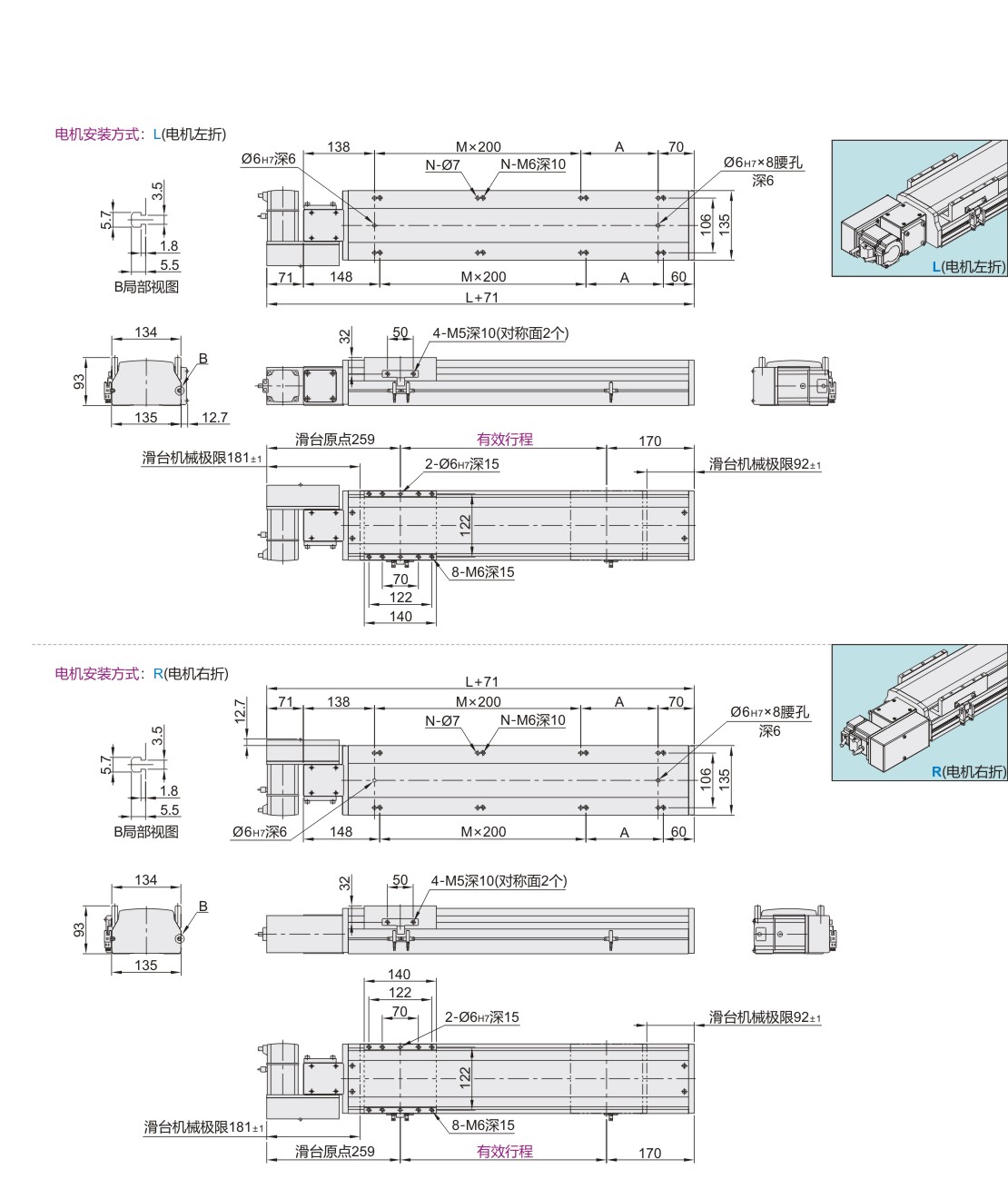

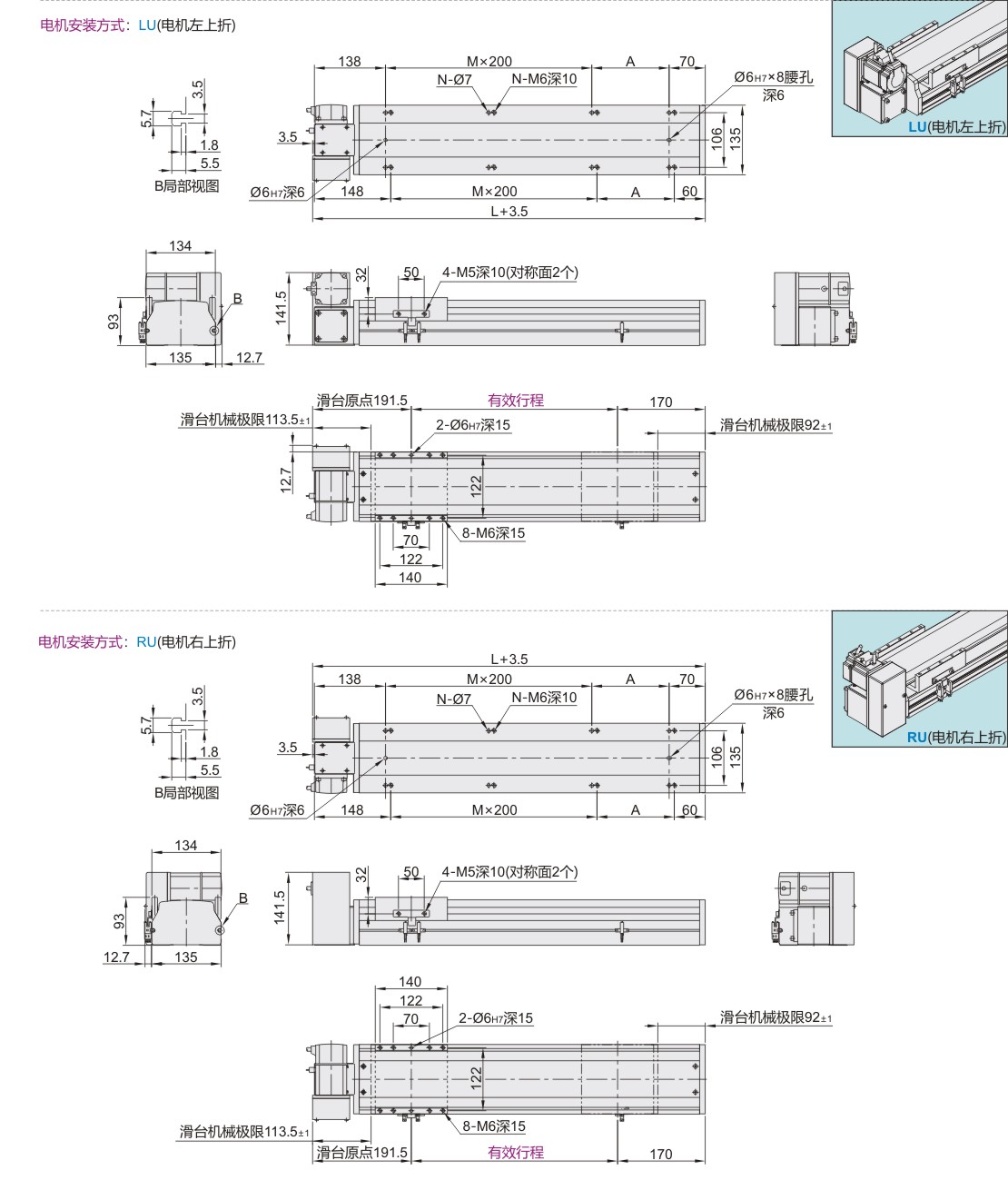

            尺寸表

            电机
            安装方式
            		 尺寸
            		 行程
            100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550
            L
            (电机左折)
            R
            (电机右折)            		 L 458 508 558 608 658 708 758 808 858 908 958 1008 1058 1108 1158 1208 1258 1308 1358 1408 1458 1508 1558 1608 1658 1708 1758 1808 1858 1908
            A 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100
            M 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6 7 7 7 7 8 8
            N 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16 18 18 18 18 20 20
            重量(kg)※ 8.6 9.2 9.7 10.3 10.8 11.4 12 12.5 13.1 13.6 14.2 14.8 15.3 15.9 16.4 17 17.6 18.1 18.7 19.2 19.8 20.4 20.9 21.5 22 22.6 23.2 23.7 24.3 24.8



            电机
            安装方式
            		 尺寸
            		 行程
            1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200 2250 2300 2350 2400 2450 2500 2550 2600 2650 2700 2750 2800 2850 2900 2950 3000 3050
            L
            (电机左折)
            R
            (电机右折)            		 L 1958 2008 2058 2108 2158 2208 2258 2308 2358 2408 2458 2508 2558 2608 2658 2708 2758 2808 2858 2908 2958 3008 3058 3108 3158 3208 3258 3308 3358 3408
            A 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200
            M 8 8 9 9 9 9 10 10 10 10 11 11 11 11 12 12 12 12 13 13 13 13 14 14 14 14 15 15 15 15
            N 20 20 22 22 22 22 24 24 24 24 26 26 26 26 28 28 28 28 30 30 30 30 32 32 32 32 34 34 34 34
            重量(kg)※ 25.5 26.1 26.6 27.2 27.7 28.3 28.9 29.4 30 30.5 31.1 31.7 32.2 32.8 33.3 33.9 34.5 35 35.6 36.1 36.7 37.3 37.8 38.4 38.9 39.5 40.1 40.6 41.2 41.7



                                                                                                                                                                                                                                                                                                                                 ※不含电机重量。



            电机
            安装方式
            		 尺寸
            		 行程
            100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550
            LU
            (电机左上折)
            RU
            (电机右上折)            		 L 458 508 558 608 658 708 758 808 858 908 958 1008 1058 1108 1158 1208 1258 1308 1358 1408 1458 1508 1558 1608 1658 1708 1758 1808 1858 1908
            A 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100
            M 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6 7 7 7 7 8 8
            N 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16 18 18 18 18 20 20
            重量(kg)※ 8.6 9.2 9.7 10.3 10.8 11.4 12 12.5 13.1 13.6 14.2 14.8 15.3 15.9 16.4 17 17.6 18.1 18.7 19.2 19.8 20.4 20.9 21.5 22 22.6 23.2 23.7 24.3 24.8



            电机
            安装方式
            		 尺寸
            		 行程
            1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200 2250 2300 2350 2400 2450 2500 2550 2600 2650 2700 2750 2800 2850 2900 2950 3000 3050
            LU
            (电机左上折)
            RU
            (电机右上折)            		 L 1958 2008 2058 2108 2158 2208 2258 2308 2358 2408 2458 2508 2558 2608 2658 2708 2758 2808 2858 2908 2958 3008 3058 3108 3158 3208 3258 3308 3358 3408
            A 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200
            M 8 8 9 9 9 9 10 10 10 10 11 11 11 11 12 12 12 12 13 13 13 13 14 14 14 14 15 15 15 15
            N 20 20 22 22 22 22 24 24 24 24 26 26 26 26 28 28 28 28 30 30 30 30 32 32 32 32 34 34 34 34
            重量(kg)※ 25.5 26.1 26.6 27.2 27.7 28.3 28.9 29.4 30 30.5 31.1 31.7 32.2 32.8 33.3 33.9 34.5 35 35.6 36.1 36.7 37.3 37.8 38.4 38.9 39.5 40.1 40.6 41.2 41.7



                                                                                                                                                                                                                                                                                                                                 ※不含电机重量。



            电机
            安装方式
            		 尺寸
            		 行程
            100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550
            LD
            (电机左下折)
            RD
            (电机右下折)            		 L 458 508 558 608 658 708 758 808 858 908 958 1008 1058 1108 1158 1208 1258 1308 1358 1408 1458 1508 1558 1608 1658 1708 1758 1808 1858 1908
            A 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100
            M 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6 7 7 7 7 8 8
            N 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16 18 18 18 18 20 20
            重量(kg)※ 8.6 9.2 9.7 10.3 10.8 11.4 12 12.5 13.1 13.6 14.2 14.8 15.3 15.9 16.4 17 17.6 18.1 18.7 19.2 19.8 20.4 20.9 21.5 22 22.6 23.2 23.7 24.3 24.8



            电机
            安装方式
            		 尺寸
            		 行程
            1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200 2250 2300 2350 2400 2450 2500 2550 2600 2650 2700 2750 2800 2850 2900 2950 3000 3050
            LD
            (电机左下折)
            RD
            (电机右下折)            		 L 1958 2008 2058 2108 2158 2208 2258 2308 2358 2408 2458 2508 2558 2608 2658 2708 2758 2808 2858 2908 2958 3008 3058 3108 3158 3208 3258 3308 3358 3408
            A 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200
            M 8 8 9 9 9 9 10 10 10 10 11 11 11 11 12 12 12 12 13 13 13 13 14 14 14 14 15 15 15 15
            N 20 20 22 22 22 22 24 24 24 24 26 26 26 26 28 28 28 28 30 30 30 30 32 32 32 32 34 34 34 34
            重量(kg)※ 25.5 26.1 26.6 27.2 27.7 28.3 28.9 29.4 30 30.5 31.1 31.7 32.2 32.8 33.3 33.9 34.5 35 35.6 36.1 36.7 37.3 37.8 38.4 38.9 39.5 40.1 40.6 41.2 41.7



                                                                                                                                                                                                                                                                                                                                 ※不含电机重量。



            详细参数表

            推荐电机规格 57步进 200W伺服
            性能 重复定位精度(mm) ±0.04 ±0.04
            导程(mm) 40 40
            最高速度(mm/s) 333 2000
            最大负载(kg) 水平使用 25 25
            竖直使用 — —
            额定推力(N) 50 100
            标准行程(mm) 100~3050(50mm间隔)
            零部件 皮带宽度(mm) 22
            直线导轨规格 15×12.5 两支 双滑块
            感应开关 外置型 EE-SX672(NPN)
            内置型 此款滑台无内置型号



            如需欧姆龙品牌或PNP型光电开关，请与我司沟通。

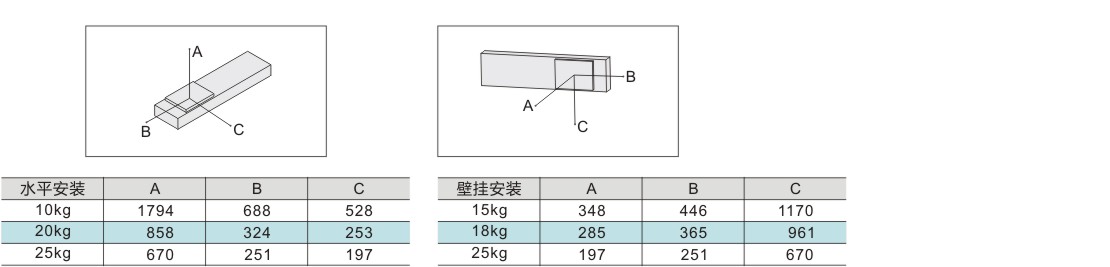

            容许力矩表



            容许负载力矩表（单位：mm）
