        单轴机器人  YTB17系列 半封闭同步带系列 通用型 一般环境型 铝合金/合金钢 阳极氧化处理

        条件筛选：

        类型 通用型
        系列 半封闭同步带系列
        使用环境 一般环境型
        传动方式 同步带
        底座宽度 170
        横向容许力矩 428N.m
        重复定位精度 ±0.04
        种类筛选 单轴机器人

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码 底座 导轨 滑板 盖板 使用环境
            材质 表面处理 材质 表面处理 材质 表面处理 材质 表面处理
            YTB17 铝合金 阳极氧化 合金钢 — 铝合金 阳极氧化 铝合金 阳极氧化  0~40℃ 35~85%RH
            不得结露



            本产品不含电机，电机须另行选购。





            参数图



            选型表

            型号 有效行程
            (最小单位50)
            		 电机安装方式
            		 电机品牌
            		 电机规格
            		 原点开关
            		 安装方式
            		 极限开关
            		 传感器类型
            代码 导程
            YTB17 40 100~3050
            非标行程可定制            		 L(电机左折)
            LU(电机左上折)
            LD(电机左下折)
            R(电机右折)
            RU(电机右上折)
            RD(电机右下折)            		 P(松下)
            Y(安川)
            M(三菱)
            T(台达)
            H(汇川)
            L(雷赛)            		 40(400W伺服)
            		 外置型
            C(电机侧)
            D(电机反侧)

            无
            E(无)

            外置型
            3(1个)
            4(2个)


            无
            5(无)

            		 H(沉孔上锁式)
            M(牙孔下锁式)            		 无指定(NPN)
            P(PNP)

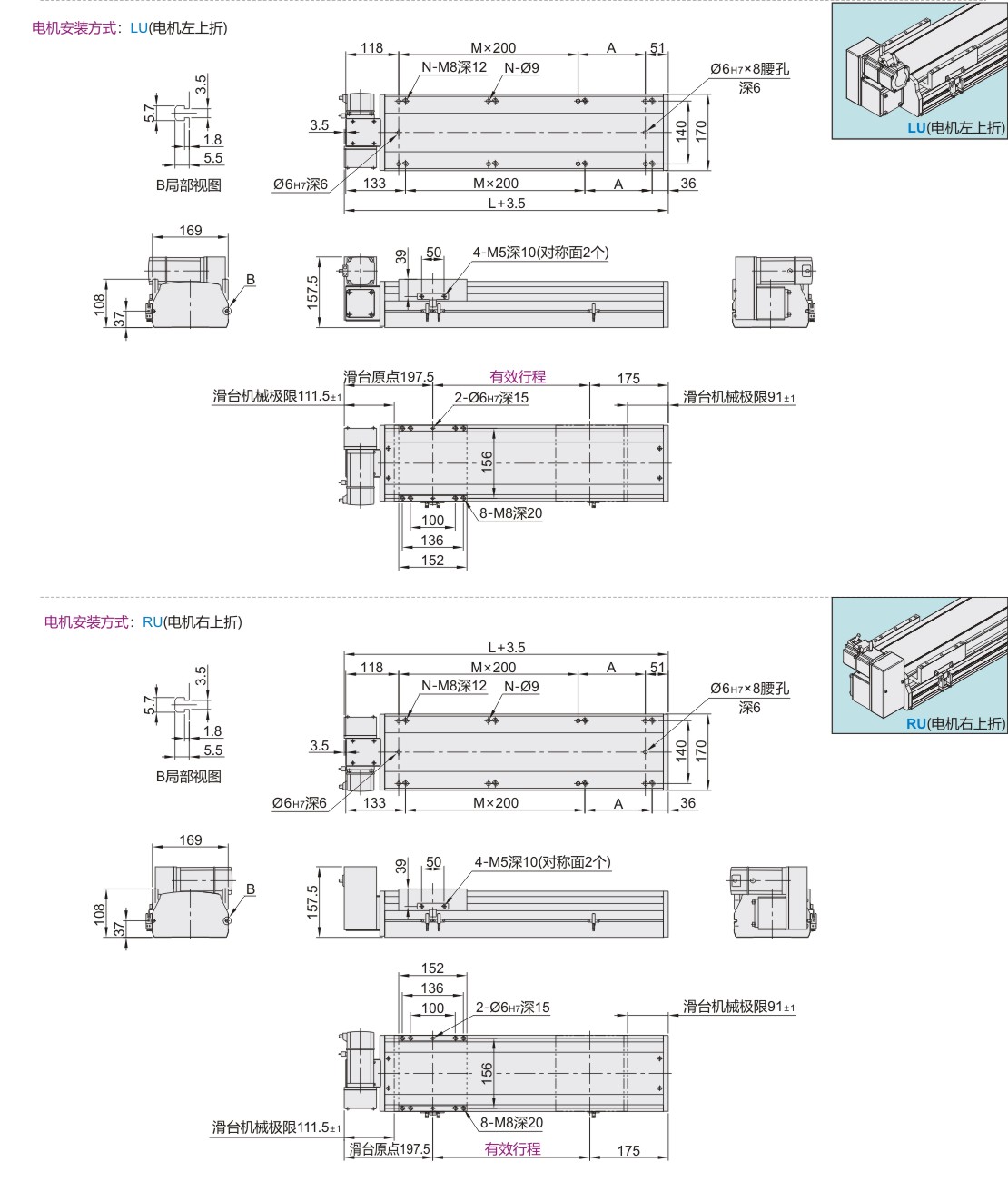

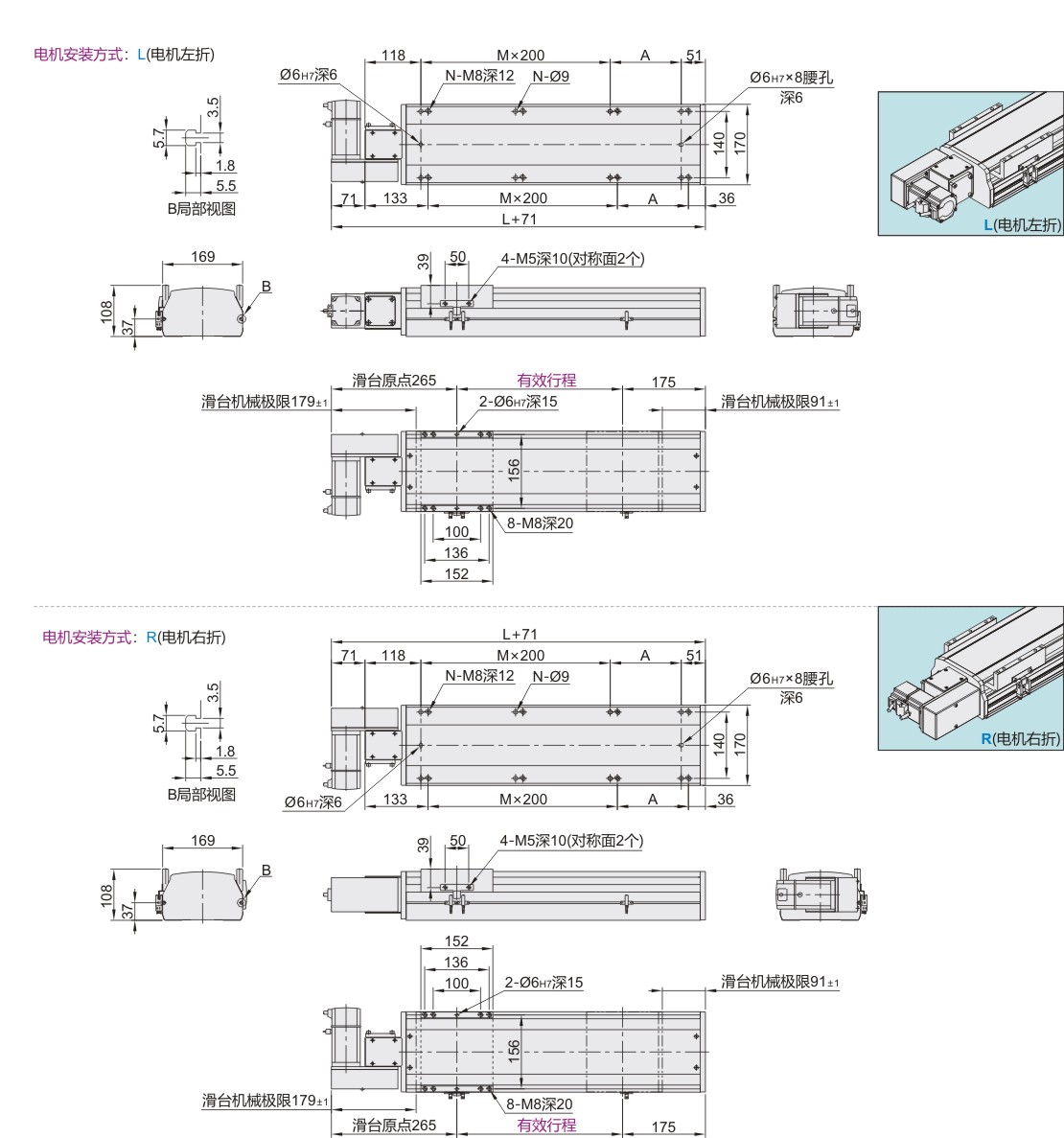

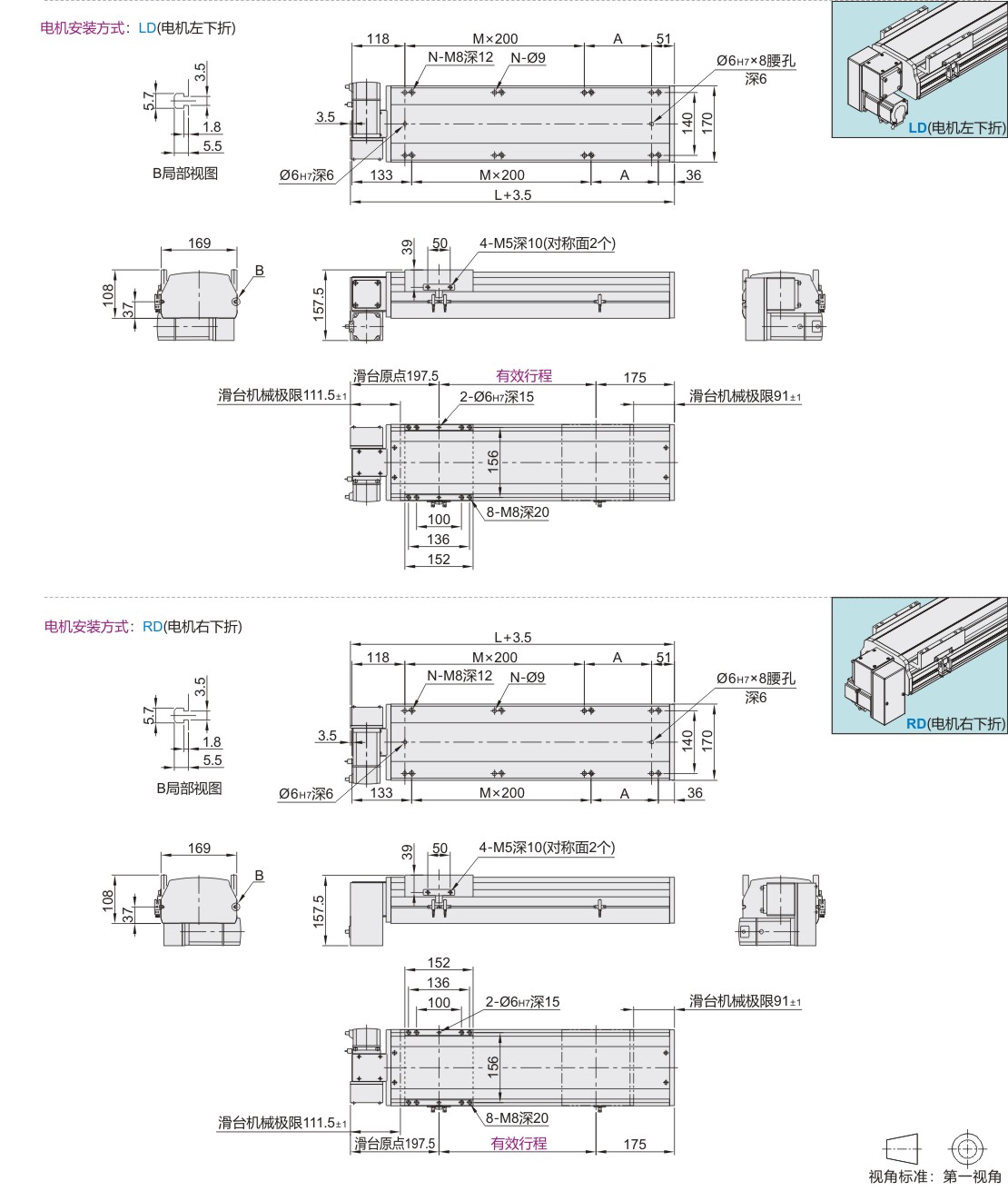

            尺寸表

            电机
            安装方式
            		 尺寸
            		 行程
            100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550
            L
            (电机左折)
            R
            (电机右折)            		 L 469 519 569 619 669 719 769 819 869 919 969 1019 1069 1119 1169 1219 1269 1319 1369 1419 1469 1519 1569 1619 1669 1719 1769 1819 1869 1919
            A 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150
            M 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6 7 7 7 7 8 8 8
            N 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16 18 18 18 18 20 20 20
            重量(kg)※ 13 13.8 14.6 15.4 16.2 17 17.7 18.5 19.3 20.1 20.9 21.7 22.5 23.3 24.1 24.9 25.6 26.4 27.2 28 28.8 29.6 30.4 31.2 32 32.8 33.5 34.3 35.1 35.9



            电机
            安装方式
            		 尺寸
            		 行程
            1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200 2250 2300 2350 2400 2450 2500 2550 2600 2650 2700 2750 2800 2850 2900 2950 3000 3050
            L
            (电机左折)
            R
            (电机右折)            		 L 1969 2019 2069 2119 2169 2219 2269 2319 2369 2419 2469 2519 2569 2619 2669 2719 2769 2819 2869 2919 2969 3019 3069 3119 3169 3219 3269 3319 3369 3419
            A 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50
            M 8 9 9 9 9 10 10 10 10 11 11 11 11 12 12 12 12 13 13 13 13 14 14 14 14 15 15 15 15 16
            N 20 22 22 22 22 24 24 24 24 26 26 26 26 28 28 28 28 30 30 30 30 32 32 32 32 34 34 34 34 36
            重量(kg)※ 36.7 37.5 38.3 39.1 39.9 40.7 41.4 42.2 43 43.8 44.6 45.4 46.2 47 47.8 48.6 49.3 50.1 50.9 51.7 52.5 53.3 54.1 54.9 55.7 56.5 57.2 58 58.8 59.6



                                                                                                                                                                                                                                                                                                                                 ※不含电机重量。



            电机
            安装方式
            		 尺寸
            		 行程
            100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550
            LU
            (电机左上折)
            RU
            (电机右上折)            		 L 469 519 569 619 669 719 769 819 869 919 969 1019 1069 1119 1169 1219 1269 1319 1369 1419 1469 1519 1569 1619 1669 1719 1769 1819 1869 1919
            A 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150
            M 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6 7 7 7 7 8 8 8
            N 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16 18 18 18 18 20 20 20
            重量(kg)※ 13 13.8 14.6 15.4 16.2 17 17.7 18.5 19.3 20.1 20.9 21.7 22.5 23.3 24.1 24.9 25.6 26.4 27.2 28 28.8 29.6 30.4 31.2 32 32.8 33.5 34.3 35.1 35.9



            电机
            安装方式
            		 尺寸
            		 行程
            1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200 2250 2300 2350 2400 2450 2500 2550 2600 2650 2700 2750 2800 2850 2900 2950 3000 3050
            LU
            (电机左上折)
            RU
            (电机右上折)            		 L 1969 2019 2069 2119 2169 2219 2269 2319 2369 2419 2469 2519 2569 2619 2669 2719 2769 2819 2869 2919 2969 3019 3069 3119 3169 3219 3269 3319 3369 3419
            A 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50
            M 8 9 9 9 9 10 10 10 10 11 11 11 11 12 12 12 12 13 13 13 13 14 14 14 14 15 15 15 15 16
            N 20 22 22 22 22 24 24 24 24 26 26 26 26 28 28 28 28 30 30 30 30 32 32 32 32 34 34 34 34 36
            重量(kg)※ 36.7 37.5 38.3 39.1 39.9 40.7 41.4 42.2 43 43.8 44.6 45.4 46.2 47 47.8 48.6 49.3 50.1 50.9 51.7 52.5 53.3 54.1 54.9 55.7 56.5 57.2 58 58.8 59.6



                                                                                                                                                                                                                                                                                                                                 ※不含电机重量。



            电机
            安装方式
            		 尺寸
            		 行程
            100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550
            LD
            (电机左下折)
            RD
            (电机右下折)            		 L 469 519 569 619 669 719 769 819 869 919 969 1019 1069 1119 1169 1219 1269 1319 1369 1419 1469 1519 1569 1619 1669 1719 1769 1819 1869 1919
            A 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150
            M 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6 7 7 7 7 8 8 8
            N 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16 18 18 18 18 20 20 20
            重量(kg)※ 13 13.8 14.6 15.4 16.2 17 17.7 18.5 19.3 20.1 20.9 21.7 22.5 23.3 24.1 24.9 25.6 26.4 27.2 28 28.8 29.6 30.4 31.2 32 32.8 33.5 34.3 35.1 35.9



            电机
            安装方式
            		 尺寸
            		 行程
            1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200 2250 2300 2350 2400 2450 2500 2550 2600 2650 2700 2750 2800 2850 2900 2950 3000 3050
            LD
            (电机左下折)
            RD
            (电机右下折)            		 L 1969 2019 2069 2119 2169 2219 2269 2319 2369 2419 2469 2519 2569 2619 2669 2719 2769 2819 2869 2919 2969 3019 3069 3119 3169 3219 3269 3319 3369 3419
            A 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50
            M 8 9 9 9 9 10 10 10 10 11 11 11 11 12 12 12 12 13 13 13 13 14 14 14 14 15 15 15 15 16
            N 20 22 22 22 22 24 24 24 24 26 26 26 26 28 28 28 28 30 30 30 30 32 32 32 32 34 34 34 34 36
            重量(kg)※ 36.7 37.5 38.3 39.1 39.9 40.7 41.4 42.2 43 43.8 44.6 45.4 46.2 47 47.8 48.6 49.3 50.1 50.9 51.7 52.5 53.3 54.1 54.9 55.7 56.5 57.2 58 58.8 59.6



                                                                                                                                                                                                                                                                                                                                 ※不含电机重量。



            详细参数表

            推荐电机规格 400W伺服
            性能 重复定位精度(mm) ±0.04
            导程(mm) 40
            最高速度(mm/s) 2000
            最大负载(kg) 水平使用 45
            竖直使用 —
            额定推力(N) 200
            标准行程(mm) 100~3050(50mm间隔)
            零部件 皮带宽度(mm) 30
            直线导轨规格 20×15.5 两支 双滑块
            感应开关 外置型 EE-SX672(NPN)
            内置型 此款滑台无内置型号



            如需欧姆龙品牌或PNP型光电开关，请与我司沟通。

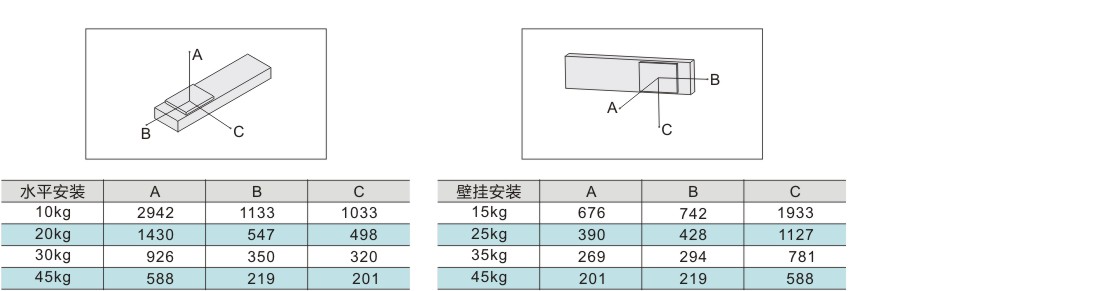

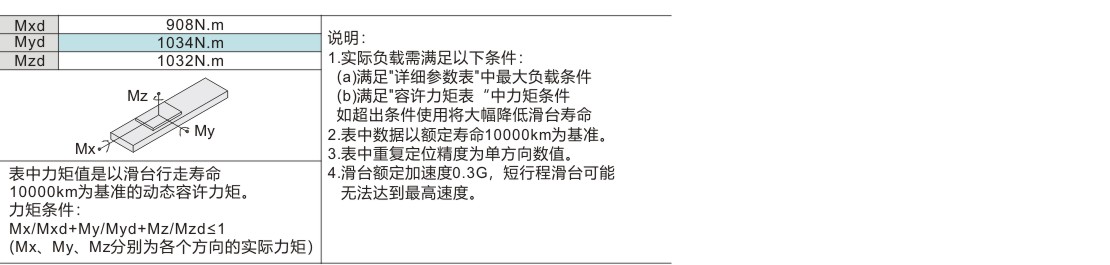

            容许力矩表



            容许负载力矩表（单位：mm）
