        单轴机器人  YTB5系列 半封闭同步带系列 通用型 一般环境型 铝合金/合金钢 阳极氧化处理

        条件筛选：

        类型 通用型
        系列 半封闭同步带系列
        使用环境 一般环境型
        传动方式 同步带
        底座宽度 51
        横向容许力矩 5.5N.m
        重复定位精度 ±0.04
        种类筛选 单轴机器人

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码 底座 导轨 滑板 盖板 使用环境
            材质 表面处理 材质 表面处理 材质 表面处理 材质 表面处理
            YTB5 铝合金 阳极氧化 合金钢 — 铝合金 阳极氧化 铝合金 阳极氧化  0~40℃ 35~85%RH
            不得结露


            本产品不含电机，电机须另行选购。





            参数图



            选型表

            型号 有效行程
            (最小单位50)            		 电机安装方式 电机品牌 电机规格 原点开关 极限开关 传感器类型
            代码 导程
            YTB5 32 100~800
            非标行程可定制            		 BW(电机上折)
            BM(电机下折)            		 P(松下)  T(台达)
            Y            (安川)  H(汇川)
            M            (三菱)  L(雷赛)            		 42(42步进)
            (仅适用雷赛品牌)            		 外置型
            C(电机侧)
            D(电机反侧)
            无
            E(无)            		 外置型
            3(1个)
            4(2个)
            无
            5(无)            		 无指定(NPN)
            P(PNP)
            40 10(100W伺服)



            尺寸表

            电机
            安装方式
            		 尺寸
            		 行程
            100 150 200 250 300 350 400 450 500 550 600 650 700 750 800
            BW
            (电机上折)
            BM
            (电机下折)            		 L 319 369 419 469 519 569 619 669 719 769 819 869 919 969 1019
            A 85 95 65 75 85 95 65 75 85 95 65 75 85 95 65
            M 4 5 7 8 9 10 12 13 14 15 17 18 19 20 22
            N 5 6 8 9 10 11 13 14 15 16 18 19 20 21 23
            重量(kg)※ 2.2 2.3 2.4 2.5 2.6 2.7 2.8 2.9 3 3.1 3.2 3.3 3.4 3.5 3.6



                                                                                                                                                                                                                                                                                    ※不含电机重量。



            详细参数表

            推荐电机规格 42步进 100W伺服
            性能 重复定位精度(mm) ±0.04 ±0.04
            导程(mm) 32 40
            最高速度(mm/s) 267 2000
            最大负载(kg) 水平使用 3 3
            竖直使用 — —
            额定推力(N) 50
            标准行程(mm) 100~800(50mm间隔)
            零部件 皮带宽度(mm) 9
            直线导轨规格 24×8.5 单支 单滑块
            感应开关 外置型 EE-SX672(NPN)
            内置型 此款滑台无内置型号



            如需欧姆龙品牌或PNP型光电开关，请与我司沟通。

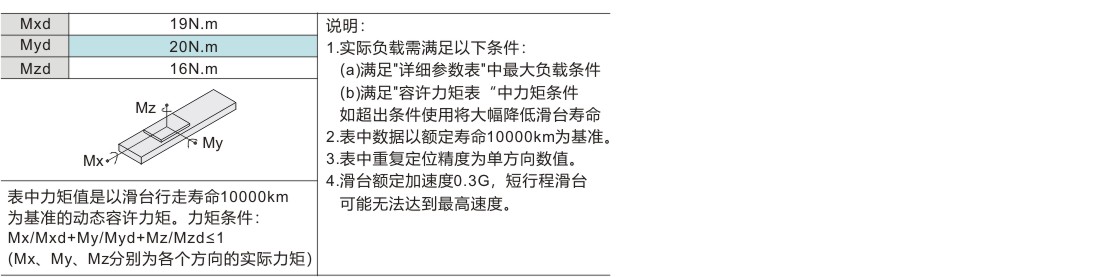

            容许力矩表

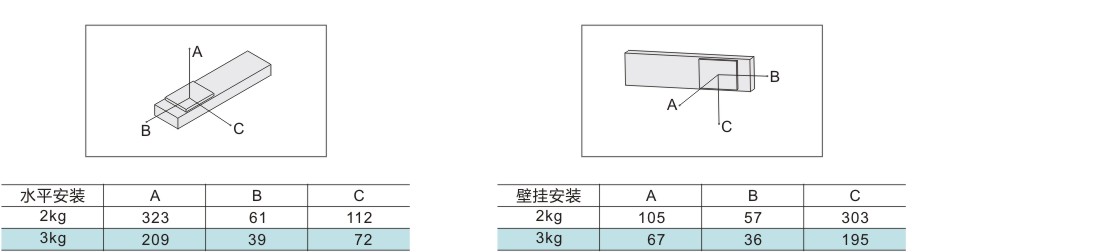

            容许负载力矩表（单位：mm）
