      型号：

      E-OFN01-d20-L30

      复制

      型号筛选

      型号已生成

      重置

      代码

      产品选型

      d

      L

      查看大图

      图片仅供参考，请以已选的规格为准

        中精度无油衬套 带肩型 铜合金材质

        条件筛选：

        材质 铜合金
        壁厚 标准型
        衬套形状 带肩型
        种类筛选 中精度型无油衬套

        产品型号：

        E-OFN01-d20-L30

        未税折扣单价： -- --

        含税折扣单价： ----

        含税总价 (税率13%)： --

        预计发货天数：-- 天   (发货天数以下单次日起算，不含周日与法定假日)

        购买数量(PCS)：

        起订量：1PCS

        , 加量幅度：1PCS

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图

            带肩型

            代码 类型 材质 使用温度
            E-OFN01 带肩型 高强度黄铜镶嵌固体润滑剂 -40℃~+150℃



            特点
            ● 适用于中精度定位、中轻载、中低频率运动。





            *推荐配套轴公差：g6
             安装座孔公差：H7

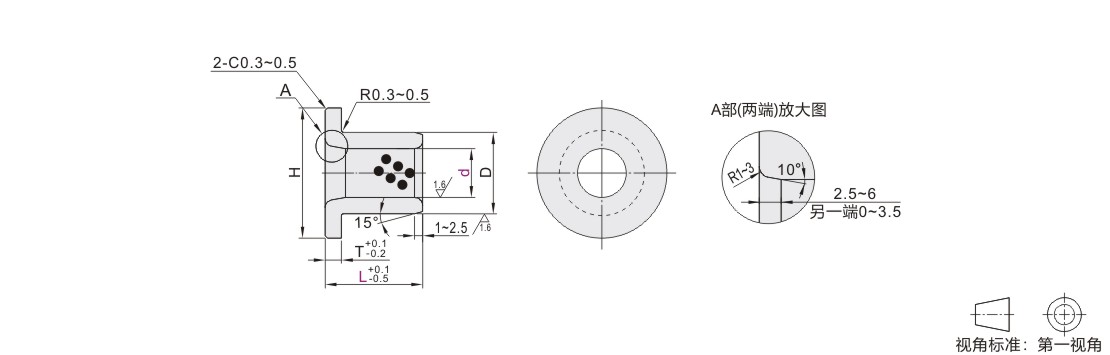

            参数图



            选型表

            型号
            		 d公差
            		 L
            		 D
            		 H
            		 T
            代码 d
            E-OFN01 10 +0.045
            +0.020            		 15  20 14 +0.040
            +0.019            		 22 2
            12 +0.055
            +0.027            		 15  20 18 25 3
            13 15  20 19 +0.047
            +0.024            		 26
            15 15  20  25  30 21 28
            16 15  20  25  30 22 29
            20 +0.066
            +0.035            		       20  25  30  35 30 40 5
            25       20  25  30  35  40 35 +0.056
            +0.030            		 45
            30       20  25  30        40  50 40 50
            35 +0.080
            +0.045            		                   30        40  50 45 60
            40                   30        40  50 50 65
            50                               40        60 60 +0.066
            +0.037            		 75
