      安装孔形状

      产品选型

      规格

      图片仅供参考，请以已选的规格为准

        无油垫片 高力黄铜 锥孔型/沉孔型

        品牌名称：

        怡合达

        条件筛选：

        材质 铜合金
        外形尺寸选择方式 尺寸固定
        研磨面 无
        种类筛选 无油垫片

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 类型 材质
          OFU01 锥孔型 高力黄铜(SP2)
          镶嵌固体润滑剂
          OFU02 沉孔型

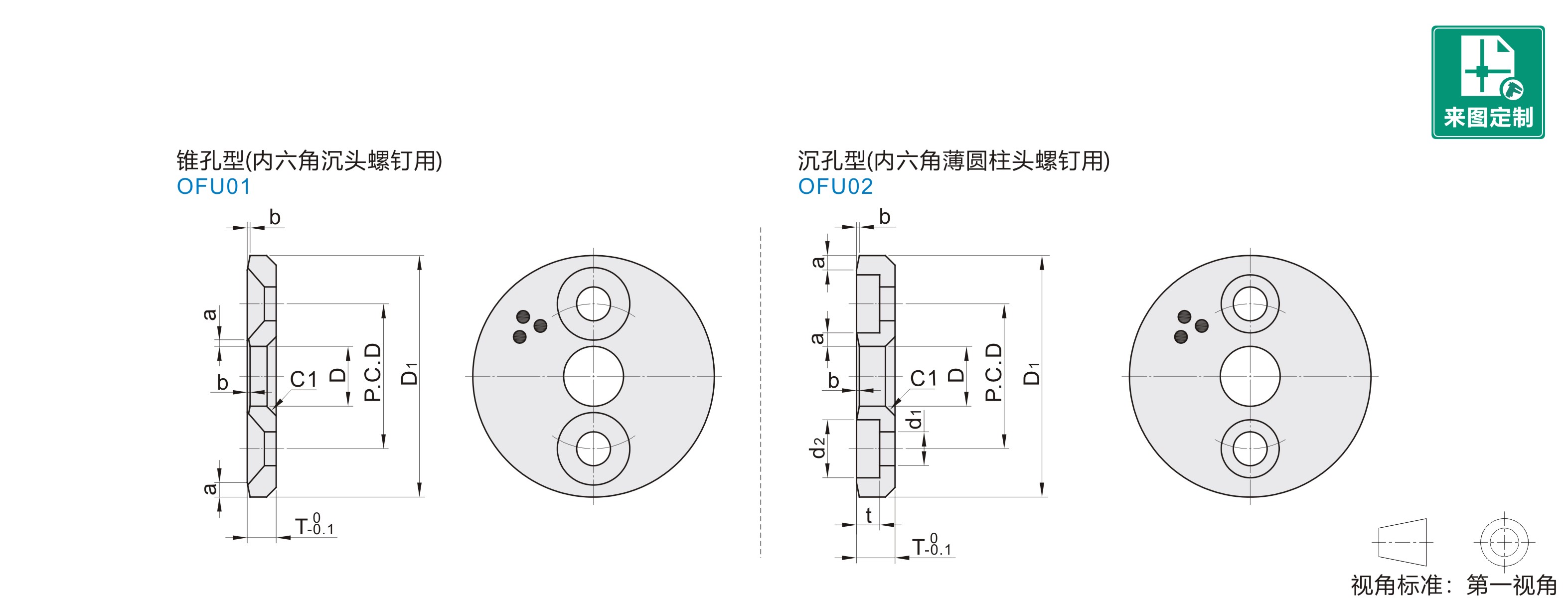

          参数图



          选型表

          型号
          		 T
          		 D
          		 D1
          		 安装孔
          		 倒角
          代码
          		 规格
          		 P.C.D
          		 数量
          		 OFU01 OFU02
          		 a
          		 b
          沉头螺钉 d1 d2 t
          锥孔型
          OFU01

          沉孔型
          OFU02          		 6 3(4) 6.2 25 15 2 M3 3.5 6 2.4 1.5 0.2
          8 8.2 28 18
          10 10.2 30 20
          12 12.2    40    28 2 0.3
          13 13.2
          15 15.2 50 35
          16 16.2
          18 18.2
          20 5 20.2 M5 4.5 7.5 3 2.5
          25 25.2 55 40
          30 30.2 60 45
          35 35.2 70 50
          40 7 40.2 80 60 M6 5.5 9 4 3 0.4
          50 8 50.3 100 75 4 4 0.5



          OFU02规格6~18的T尺寸为()内的尺寸。

          螺钉需另行采购。
