      常规选型
      图纸选型
      型号：

      型号筛选

      未生成型号，还有 4 项未选择

      代码

      参数选型

      直线轴承样式

      产品选型

      内径d(mm)

      高度H(mm)

      图片仅供参考，请以已选的规格为准

        直线轴承箱式单元 单衬型/双衬型 轴滑动型 本色阳极氧化

        条件筛选：

        性价比 标准型
        密封圈材质 丁腈橡胶
        直线轴承形状 直柱型
        直线轴承材质 SUJ2
        箱式单元外形 轴滑动型
        种类筛选 直线轴承箱式单元

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码 类型 使用轴承 固定座 使用环境温度
          代码 材质 表面处理
          LMY51 单衬型 LMC02系列 铝合金 本色阳极氧化  -15~80°C
          LMY61 双衬型

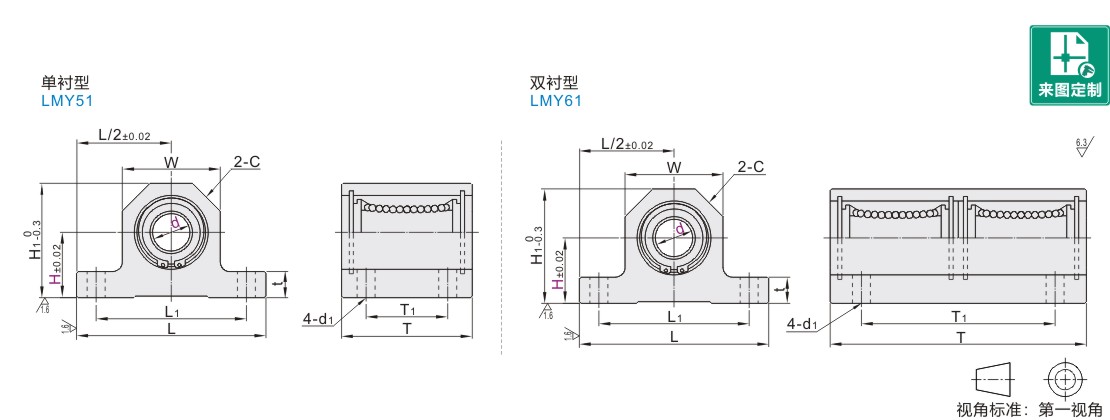

          参数图



          选型表

          型号
          		 H
          选择
          		 L
          		 H1
          		 T
          		 T1
          		 t
          		 W
          		 C
          		 L1
          		 d1
          		 基本额定负载
          		 重量
          (g)
          C(动)N
          		 Co(静)N
          代码 d 单衬型 双衬型 单衬型 双衬型 单衬型 双衬型 单衬型 双衬型 单衬型 双衬型
          单衬型
          LMY51
          双衬型
          LMY61          		 12  15  20  25 58 H+15 40 70 25 50 8 30 8 46 5.5 412 670 442 885 41 80
          16     20  25  30 68 H+20 47 84 30 55 10 40 11 56 796 1247 1021 2041 75 145
          20     20  25  30 72 H+22 52 94 35 60 12 44 12 60 859 1453 1345 2689 96 180
          25           25  30  40 90 H+27.5 69 128 50 90 15 55 16 75 6.6 1095 1779 2046 4092 236 435
          30                 30  40  50 105 H+32.5 74 138 55 100 20 65 18 85 9 1529 2484 2676 5352 262 477



                                                                                                                                                                                                                                                                                                            kgf=N×0.101972
