        支撑轴承箱式单元 单衬型/双衬型 单滑块/组件 本色阳极氧化

        条件筛选：

        性价比 标准型
        结构 标准型
        直线轴承样式 双衬

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          未生成型号，还有 6 项未选择

          代码

          参数选型

          箱式单元外形

          种类筛选

          支撑轴承箱式单元组件
          支撑轴承箱式单元组件
          支撑轴承箱式单元单件
          支撑轴承箱式单元单件

          产品选型

          内径d(mm)

          导轨长度L(mm)

          200~3000
          /1

          滑块数量

          技术图档

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码
          		 类型
          		 材质
          		 表面处理
          导轨 滑块 轴承 油嘴 导轨 滑块
            LMZ51● 单件(滑块) 标准型 单衬型 — 铝合金 SUJ2 — — 本色
          阳极氧化
          LMZ52 双衬型 黄铜
            LMZ56● 加宽型 单衬型 —
          LMZ01 组件(滑块+导轨) 标准型 单衬型 SUJ2 — 镀硬铬
          LMZ02 双衬型 黄铜
            LMZ06● 加宽型 单衬型 —



          产品适合水平和竖直安装，且负载垂直作用于滑块的使用工况；
          请注意：产品竖直安装使用，其承受负载能力为额定值的1/3；
          长度尺寸L超过3000mm可采用拼接方案，如有需要请特殊备注或来图定制。
          支撑导轨铝拖底部开槽位置因规格不同会有所差异，不影响产品的安装使用。
          滑块内部为开口式轴承结构，与圆导轨配合使用会出现左右晃动，晃动角度约8~23°。

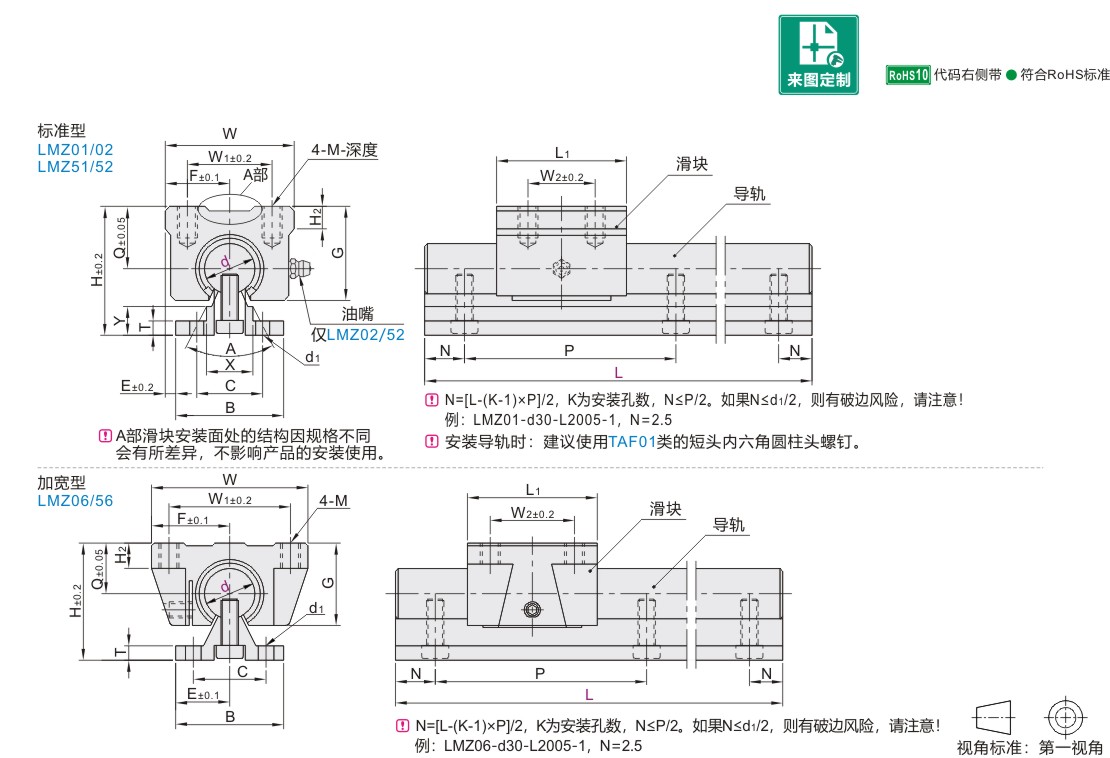

          参数图



          单件(滑块)·标准型

          型号
          		 L1
          		 F
          		 G
          		 H2
          		 W
          		 W1
          		 W2
          		 A
          		 M-深度
          		 Q
          		 基本额定负载
          代码 d
          		 LMZ51
          		 LMZ52
          		 LMZ51
          		 LMZ52
          		 LMZ51
          		 LMZ52
          C(动)N Co(静)N C(动)N Co(静)N
          单衬型
          LMZ51
          双衬型
          LMZ52          		 (12) 39 — 20.5 28 9 41 28 26 — 80° M5-10 17.5 412 442 — —
          16 45 85 22.5 33 45 32 30 60 M5-12 20 796 1021 1247 2041
          20 50 96 24 39 11 48 35 35 70 60° M6-12 23 859 1345 1453 2689
          25 65 130 30 47 14 60 40 40 100 50° 27 1095 2046 1779 4092
          30 70 140 35 56 15 70 50 50 110 M8-18 33 1529 2676 2484 5352
          35 80 155 40 63 18 80 55 55 120 37 1661 3026 2698 6051
          40 90 175 45 72 20 90 65 65 140 M10-20 42 2259 4777 3670 9555
          50 110 215 60 91 25 120 94 80 160 53 4608 8644 7485 17287



          带( )的规格不适用双衬型LMZ52。



          组件(滑块+导轨)·标准型

          型号
          		 L
          最小单位1
          		 滑块
          数量
          		 B
          		 C
          		 P
          		 E
          		 H
          		 d1
          		 T
          		 X
          		 Y
          		 重量
          代码 d 箱式单元(kgf) 导轨(kgf/m)
          单衬型
          LMZ01
          双衬型
          LMZ02
          		 (12) 200~3000 0~10 30 22 100 5.5 40 4.5 4 12 11.4 0.10 1.60
          16 40 30 150 2.5 45 5.5 5 18.5 11.7 0.15 2.56
          20 45 30 1.5 50 19 10 0.20 3.50
          25 55 35 200 2.5 60 6.6 6 21.5 12 0.45 5.30
          30 60 40 5 70 7 26.5 13 0.63 7.38
          35 65 45 7.5 80 9 8 27.5 13.2 0.92 9.68
          40 75 55 90 9 38 15 1.33 12.69
          50 95 70 12.5 115 11 11 45 18 3 20.65



          带( )的规格不适用双衬型LMZ02。                                                                                                                                                                        组件价格=(导轨每米单价×导轨长度)+(滑块单价×滑块个数)



          单件(滑块)·加宽型

          型号
          		 L1
          		 F
          		 G
          		 H2
          		 W
          		 W1
          		 W2
          		 M
          		 Q
          		 基本额定负载
          代码 d C(动)N Co(静)N
          LMZ56 16 42 31 26 8 62 50 30 M5 18 796 1021
          20 51 34 31 10 68 54 37 M6 21 859 1345
          25 65 41 41 12 82 65 50 M8 28 1095 2046
          30 75 45.5 48 91 75 60 34 1529 2676



          组件(滑块+导轨)·加宽型

          型号
          		 L
          最小单位1
          		 滑块
          数量
          		 B
          		 C
          		 P
          		 E
          		 H
          		 d1
          		 T
          		 重量
          代码 d 箱式单元(kgf) 导轨(kgf/m)
          LMZ06 16 200~3000 0~10 50 37 150 25 40 5.5 5.8 0.18 2.45
          20 55 40 27.5 50 6.6 0.30 3.60
          25 65 45 200 32.5 60 6.6 7.8 0.60 5.60
          30 75 55 37.5 70 10 0.90 8.00



          组件价格=(导轨每米单价×导轨长度)+(滑块单价×滑块个数)
