微型滚珠衬套导向组件 紧凑型 保持器铜
条件筛选：
衬套类型 紧凑型
种类筛选 滚珠衬套导向组件
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 9 项未选择
代码
参数选型
导向轴材质
滚珠材质
衬套形状
衬套材质
产品选型
D
L
30~150
/1
E
G
技术图档
3D预览
案例动画
产品问答
材质图
参数图
材质图
| 代码 |
类型 |
使用衬套 |
使用导向轴 |
材质 |
硬度 | 适用零件代码 |
||||
| 衬套/导向轴 | 滚珠 | 滚珠保持器 | 衬套/导向轴/滚珠 | 导向轴 | 衬套 | 滚珠滑套 | ||||
| LOD01 | 紧凑型 | 无肩型 | 直杆型 | SUJ2 | SUJ2 | C3604 | 58HRC~ | LOF01 | LOM51 | LOQ21 |
| LOD02 | SUS440C | SUS440C | 56HRC~ | LOF06 | LOM56 | LOQ26 | ||||
| LOD11 | 一端内螺纹管型 | SUJ2 | SUJ2 | 58HRC~ | LOJ31 | LOM51 | LOQ21 | |||
| LOD12 | SUS440C | SUS440C | 56HRC~ | LOJ36 | LOM56 | LOQ26 | ||||
| LOD21 | 两端内螺纹型 | SUJ2 | SUJ2 | 58HRC~ | LOG31 | LOM51 | LOQ21 | |||
| LOD22 | SUS440C | SUS440C | 56HRC~ | LOG36 | LOM56 | LOQ26 | ||||
| LOD51 | 带肩型 | 直杆型 | SUJ2 | SUJ2 | C3604 | 58HRC~ | LOF01 | LOM71 | LOQ21 | |
| LOD52 | SUS440C | SUS440C | 56HRC~ | LOF06 | LOM76 | LOQ26 | ||||
| LOD61 | 一端内螺纹管型 | SUJ2 | SUJ2 | 58HRC~ | LOJ31 | LOM71 | LOQ21 | |||
| LOD62 | SUS440C | SUS440C | 56HRC~ | LOJ36 | LOM76 | LOQ26 | ||||
| LOD71 | 两端内螺纹型 | SUJ2 | SUJ2 | 58HRC~ | LOG31 | LOM71 | LOQ21 | |||
| LOD72 | SUS440C | SUS440C | 56HRC~ | LOG36 | LOM76 | LOQ26 | ||||
与标准型相对比，在相同的导向轴基础下，紧凑型的衬套外径要小1~2mm，更节省空间。
如若对防锈有要求，请选用SUS440C材质的规格型号。

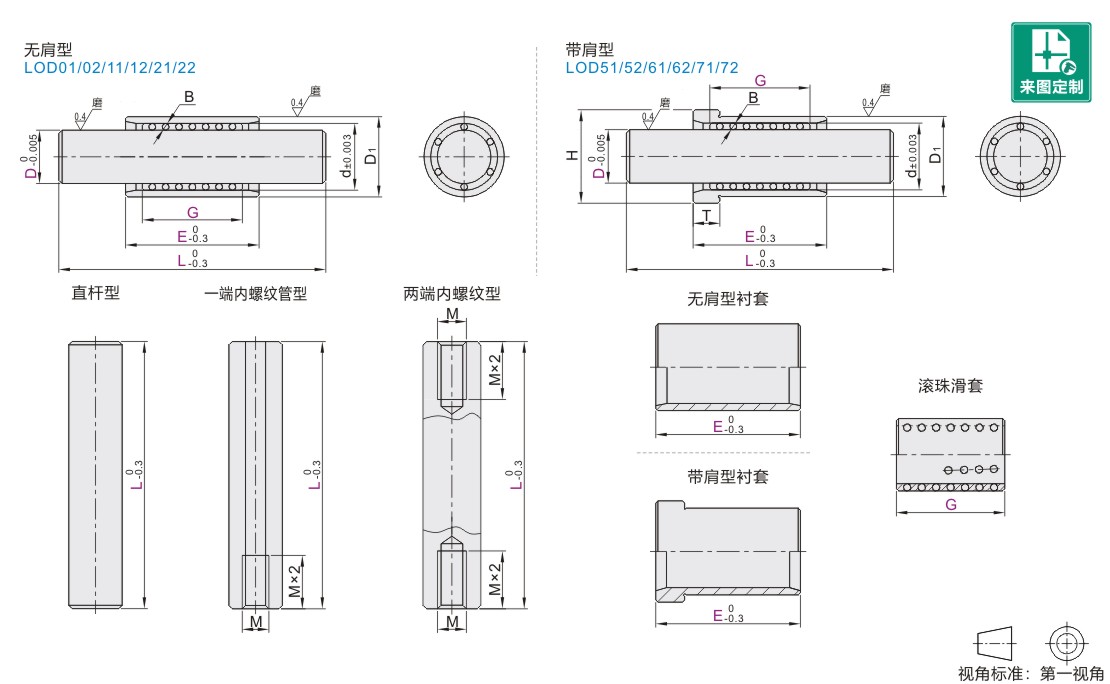

参数图
无肩型
| 型号 |
L |
E 衬套长度 |
G 滚珠滑套长度 |
D1 |
d |
M |
B |
|||
| 代码 | D | 直杆型/一端内螺纹管型 (最小单位1) |
两端内螺纹型 (最小单位10) |
|||||||
| LOD01 LOD02 LOD11 LOD12 LOD21 LOD22 |
(2) | 30~50 | — | 10 15 20 | 10 15 20 | 5 | 0 -0.006 |
3.2 | — | 0.6 |
| (3) | 40~70 | 10 20 30 | 10 15 20 | 6 | 4.2 | |||||
| (4) | 7 | 5.2 | ||||||||
| 5 | 40~90 | 40~90 | 8 | 6.2 | M3 | |||||
| 6 | 20 30 40 | 15 20 30 | 9 | 0 -0.011 |
7.2 | |||||
| 8 | 40~150 | 40~100 | 11 | 9.2 | M4 | |||||
| 10 | 30 40 50 | 20 30 40 | 14 | 12 | M5 | 1.0 | ||||
| 12 | 16 | 14 | M6 | |||||||
带有()号的尺寸适用于LOD01/LOD02。 滚珠保持器的移动距离仅以衬套或导向轴行程长度的1/2进行同向滚动移动。
带肩型
| 型号 |
L |
E 衬套长度 |
G 滚珠滑套长度 |
D1 |
T |
H |
d |
M |
B |
|||
| 代码 | D | 直杆型/一端内螺纹管型 (最小单位1) |
两端内螺纹型 (最小单位10) |
|||||||||
| LOD51 LOD52 LOD61 LOD62 LOD71 LOD72 |
(2) | 30~50 | — | 10 15 20 | 10 15 20 | 5 | 0 -0.006 |
2.5 | 7 | 3.2 | — | 0.6 |
| (3) | 40~70 | 10 20 30 | 10 15 20 | 6 | 8 | 4.2 | ||||||
| (4) | 7 | 3 | 9 | 5.2 | ||||||||
| 5 | 40~90 | 40~90 | 8 | 10 | 6.2 | M3 | ||||||
| 6 | 20 30 40 | 15 20 30 | 9 | 0 -0.011 |
4 | 11 | 7.2 | |||||
| 8 | 40~150 | 40~100 | 11 | 13 | 9.2 | M4 | ||||||
| 10 | 30 40 50 | 20 30 40 | 14 | 16 | 12 | M5 | 1.0 | |||||
| 12 | 16 | 18 | 14 | M6 | ||||||||
带有()号的尺寸适用于LOD01/LOD02。 滚珠保持器的移动距离仅以衬套或导向轴行程长度的1/2进行同向滚动移动。
-
