      直线轴承形状

      直线轴承样式

      直线轴承表面处理

      产品选型

      内径d(mm)

      图片仅供参考，请以已选的规格为准

        自润滑带法兰直线轴承 单衬型/双衬型 SUJ2材质 无电解镀镍处理

        条件筛选：

        性价比 标准型
        密封圈材质 丁腈橡胶
        结构 标准型
        保持架材质 树脂
        直线轴承材质 SUJ2
        种类筛选 带自润滑直线轴承

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码 类型 轴套 滚珠
          材质          		 保持架
          /储油盒
          材质          		 密封圈
          材质          		 使用
          温度环境
          材质 硬度 表面处理
          国标 相当
          MX-LME02 单衬型 圆法兰型 GCr15 SUJ2 56HRC~ 一 GCr15 树脂 丁腈橡胶 -15～80℃
          MX-LME03 无电解镀镍
          MX-LME12 方法兰型 一
          MX-LME13 无电解镀镍
          MX-LME22 对边法兰型 一
          MX-LME23 无电解镀镍
          MX-LMG02 双衬型 圆法兰型 一
          MX-LMG03 无电解镀镍
          MX-LMG12 方法兰型 一
          MX-LMG13 无电解镀镍
          MX-LMG22 对边法兰型 一
          MX-LMG23 无电解镀镍



          产品特点
          ● 产品高级精度 ，两端自带储油盒 。除润滑装置外 ，还在钢珠部位封入了
             锂皂基润滑脂 ，降低了维护成本；
          ● 通过持续润滑减少磨损 ，从而延长轴承的使用寿命；
          ● 有助于减少摩擦噪音 ，使运行更加安静；
          ● 带法兰直线轴承使轴向定位更简单 ，无需增加轴承座即可快速安装；
          ● 带法兰直线轴承能够减少由于安装误差而引起的轴承移位或者不稳定问题，
             法兰提供了一个固定的参考点 ，使得轴承的安装更加精确和可控。
          ● 轴套 、滚珠材质SUJ2相当于GCr15。
          ● 保持架材质树脂相当于DURACON M90。
          如对防锈有要求 ，请优先选用镀镍产品！
          建议直线轴承与本公司生产的导向轴(标准g6公差)配套使用。
          除润滑装置以外 ，还在钢珠部封入了锂皂基润滑脂，
              因此可以减少使用前的润滑脂封入作业。

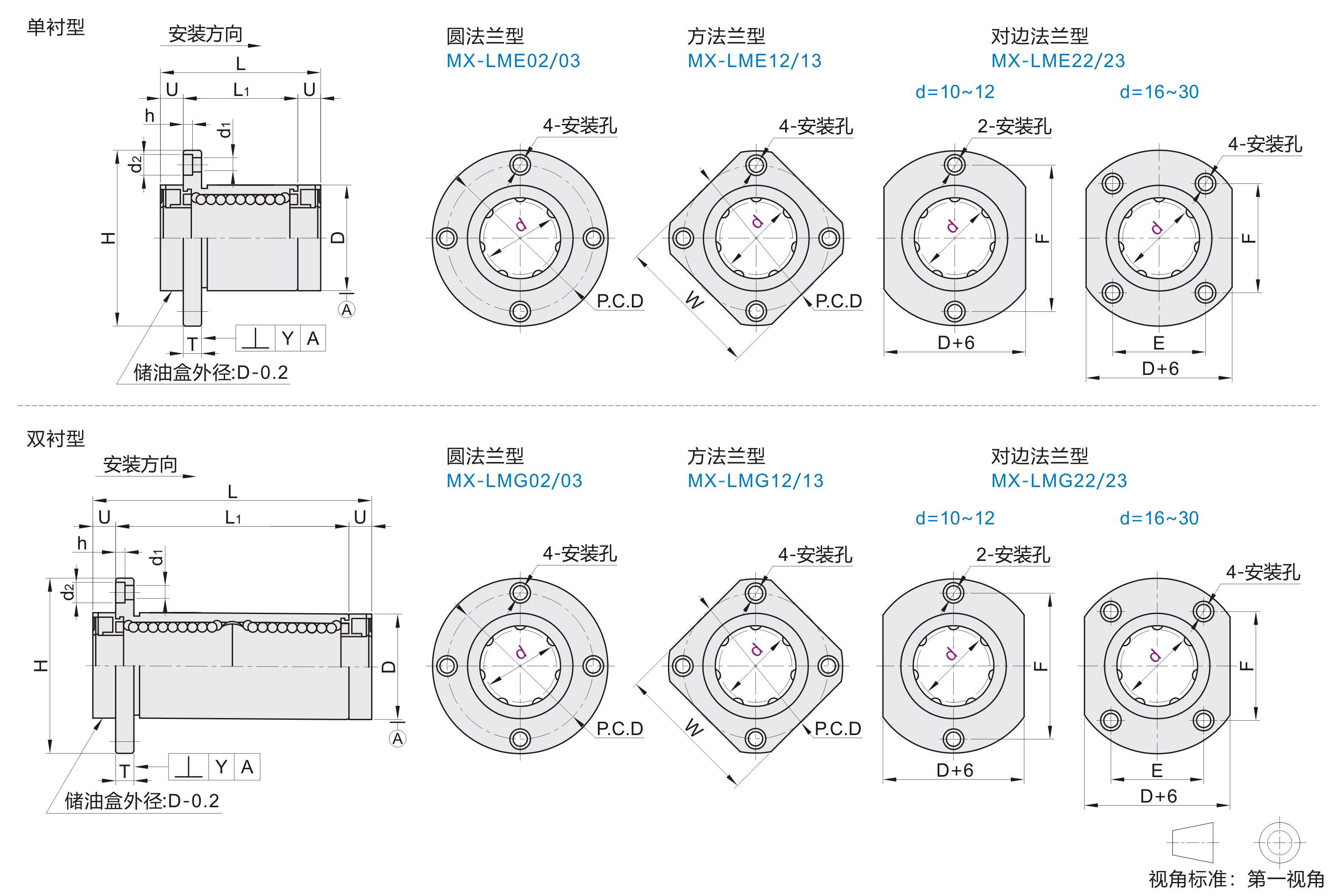

          参数图


          单衬型

          型号 D L L1 U H T d1 d2 h P.C.D W E F 偏心
          (max)          		 滚珠
          列数          		 垂直度
          Y          		 基本额定负载 重量(g)
          代码 d 尺寸 无表面处理 有表面处理 C(动)N Co(静)N 圆法兰型 方法兰型 对边法兰型
          MX-LME02
          MX-LME03
          MX-LME12
          MX-LME13
          MX-LME22
          MX-LME23          		 10 0
          -0.009          		 19 0
          -0.016          		 0
          -0.021          		 39 29 ±0.3 5 40 6 4.5 7.5 4.1 29 30 — 29 0.012 4 0.012 400 440 64 49 52
          12 21 41 30 5.5 42 32 32 32 412 442 71 54 60
          16 28 49 37 6 48 38 37 22 31 796 1021 117 96 103
          20 0
          -0.010          		 32 0
          -0.019          		 0
          -0.025          		 56 42 7 54 8 5.5 9 5.1 43 42 24 36 0.015 5 0.015 859 1345 173 139 146
          25 40 77 59 9 62 51 50 32 40 6 1095 2046 314 274 284.5
          30 45 84 64 10 74 10 6.6 11 6.1 60 58 35 49 1529 2676 439 358 375.5


                                                                                                                                                                                                                                                                                                                             1Kgf=9.81N

          双衬型

          型号 D L L1 U H T d1 d2 h P.C.D W E F 偏心
          (max)          		 滚珠
          列数          		 垂直度
          Y          		 基本额定负载 静态允许
          力矩（N·M）
          		 重量(g)
          代码 d 尺寸 无表面处理 有表面处理 C(动)N Co(静)N 圆法兰型 方法兰型 对边法兰型
          MX-LMG02
          MX-LMG03
          MX-LMG12
          MX-LMG13
          MX-LMG22
          MX-LMG23          		 10 0
          -0.010          		 19 0
          -0.016          		 0
          -0.021          		 65 55 ±0.3 5 40 6 4.5 7.5 4.1 29 30 — 29 0.014 4 0.014 649 879 7.24 88 73 76
          12 21 68 57 5.5 42 32 32 32 670 885 10.9 97 80 85
          16 28 82 70 6 48 38 37 22 31 1247 2041 19.7 178 157 164
          20 0
          -0.012          		 32 0
          -0.019          		 0
          -0.025          		 94 80 7 54 8 5.5 9 5.1 43 42 24 36 0.019 5 0.019 1453 2689 16.8 255 220 227
          25 40 130 112 9 62 51 50 32 40 6 1779 4092 43.4 520 479 489
          30 45 143 123 10 74 10 6.6 11 6.1 60 58 35 49 2484 5352 82.8 662 580 597


                                                                                                                                                                                                                                                                                                                             1Kgf=9.81N
