        微型直线导轨 普通级 滑块加长型 合金钢材质

        条件筛选：

        类型 微型
        材质 合金钢
        精度等级 普通级
        滑块形状 加长型
        滑轨宽度 7,9,12,15型
        种类筛选 直线导轨

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          未生成型号，还有 4 项未选择

          代码

          参数选型

          滑块数量

          产品选型

          H

          L

          40~670
          /1

          技术图档

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码 类型 精度等级 滑块
          固定方式          		 滑块数量 导轨
          固定方式          		 材质
          IAF41 组件 普通级 上锁式 单滑块 上锁式 合金钢
          IAF42 双滑块



          精度等级选型参照精度等级表。

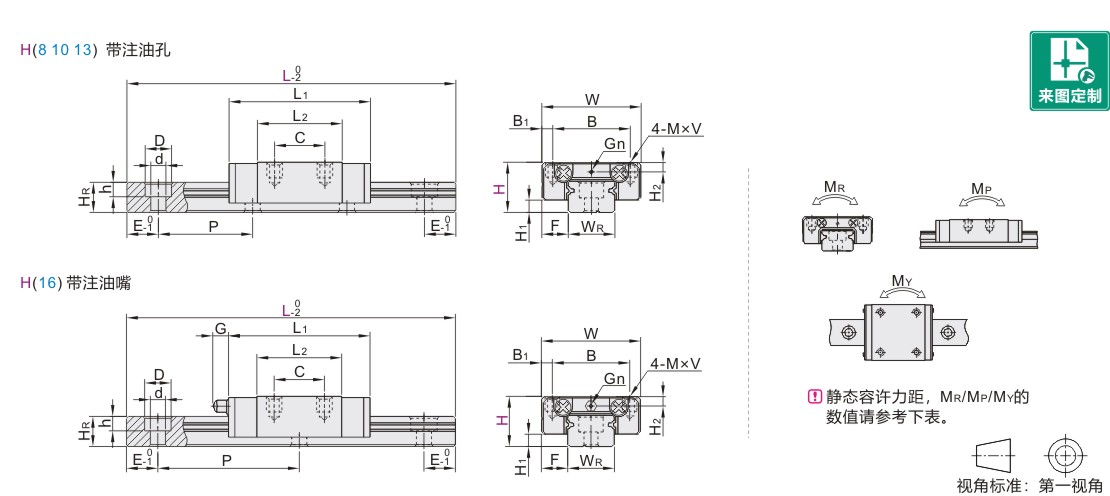

          参数图



          选型表

          型号 L 润滑系统
          		 H1 F 滑块尺寸
          代码 H W B B1 C L1 L2 G Gn M×V H2
          IAF41
          IAF42          		 8 40~130 带注油孔 1.5 5 17 12 2.5 13 30.8 20.8 — Ø1.2 M2×2.5 1.8
          10 45~275 2 5.5 20 15 16 39.8 29.2 M3×3 2.2
          13 60~470 3 7.5 27 20 3.5 20 44 30 M3×3.5 2.85
          16 70~670 带注油嘴 4 8.5 32 25 25 57 41 4.5 M3 M3×4 3



          L尺寸的最小值由滑块长度与滑块数量而定。 每个规格滑轨长度L最大可做到1000mm/条。



          滑轨尺寸 基本额定负载(KN)
          		 静态容许力矩(N-m) 重量
          WR HR D h d P 固定螺钉 C(动) Co(静) MR MP MY 滑块(kg) 滑轨(kg/m)
          7 4.7 4.2 2.3 2.4 15 M2×6 1.38 1.98 7.64 4.82 4.82 0.012 0.22
          9 6.05 6 3.5 3.5 20 M3×8 2.61 4.12 19.66 18.64 18.64 0.023 0.35
          12 7.5 4.5 25 3.78 5.92 39.3 36.34 36.34 0.048 0.63
          15 9.5 40 M3×10 6.41 9.13 73.6 57.98 57.98 0.081 1.03



          精度等级与行走精度表





          技术参数



          N(安装孔数)/E(螺钉中心孔至端面距离)

          H L
          最小单位1          		 N
          (安装孔数)          		 E
          8 40~50 3 E=L-(N-1)xP/2
          51~65 4
          66~80 5
          81~95 6
          96~110 7
          111~125 8
          126~130 9
          10 45~47 2
          48~67 3
          68~87 4
          88~107 5
          108~127 6
          128~147 7
          148~167 8
          168~187 9
          188~207 10
          208~227 11
          228~247 12
          248~267 13
          268~275 14
          13 60~82 3
          83~107 4
          108~132 5
          133~157 6
          158~182 7
          183~207 8
          208~232 9
          233~257 10
          258~282 11
          283~307 12
          308~332 13



          N(安装孔数)/E(螺钉中心孔至端面距离)

          H L
          最小单位1          		 N
          (安装孔数)          		 E
          13 333~357 14 E=L-(N-1)xP/2
          358~382 15
          383~407 16
          408~432 17
          433~457 18
          458~470 19
          16 70~87 2
          88~127 3
          128~167 4
          168~207 5
          208~247 6
          248~287 7
          288~327 8
          328~367 9
          368~407 10
          408~447 11
          448~487 12
          488~527 13
          528~567 14
          568~607 15
          608~647 16
          648~670 17



          P：螺钉孔间距离

          E：螺钉中心孔至端面距离



          精度基准

          类型 尺寸精度(µm)
          		 普通级
          单组导轨
          		 单滑块 高度H的容许尺寸误差 ±0.04
          宽度F的容许尺寸误差
          双滑块 高度H的相互误差 0.03
          宽度F的相互误差
          多组导轨 多组导轨高度H的相互误差 0.07
          单组/多组导轨
          		 滑块C面对滑轨A面的行走平行度
          详情请在怡合达网站搜索查看
          滑块D面对滑轨B面的行走平行度
