查看大图
图片仅供参考，请以已选的规格为准
经济型低组装直线导轨 组件 普通级 重载型 法兰型 合金钢材质
条件筛选：
类型 低组装
载荷 重载型
精度等级 普通级
滑块形状 法兰型
滑轨宽度 15,20,25型
种类筛选 经济型直线导轨
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
型号筛选
未生成型号，还有 4 项未选择
代码
参数选型
滑块数量
产品选型
H
L
100~1960
/1
技术图档
3D预览
产品简介
产品问答
材质图
参数图
材质图
| 代码 | 类型 | 精度等级 | 滑块 固定方式 |
滑块数量 | 导轨 固定方式 |
材质 |
| IAY51 | 组件 | 普通级 | 上锁式 | 单滑块 | 上锁式 | 合金钢 |
| IAY53 | 双滑块 |
精度等级选型参照精度等级表。
静态容许力距 ，MR/ MP/ MY的数值请参考下表。

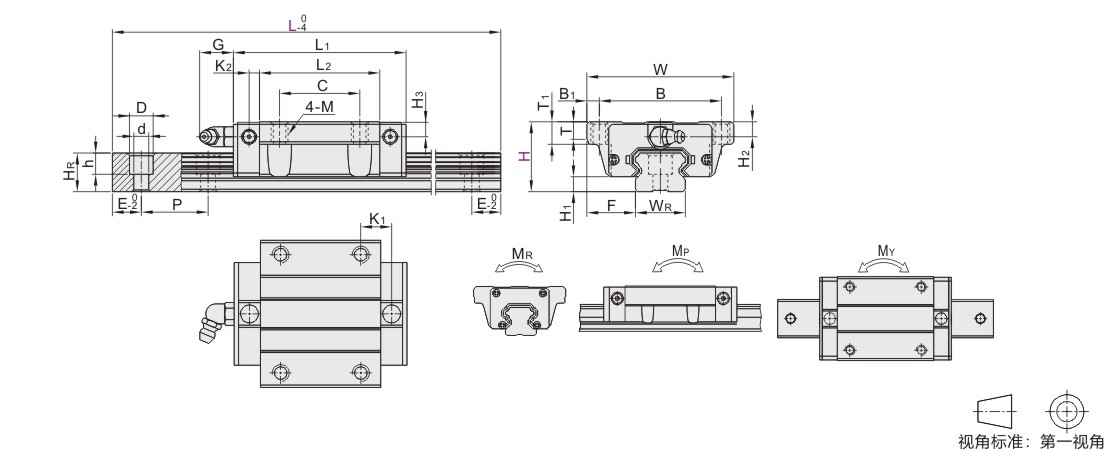

参数图
选型表
| 型号 |
L |
H1 |
F |
滑块尺寸 |
||||||||||||||
| 代码 | H | W | B | B1 | C | L1 | L2 | K1 | K2 | G | M | T | T1 | H2 | H3 | |||
| IAY51 IAY53 |
24 | 100~1480 | 4.5 | 18.5 | 52 | 41 | 5.5 | 26 | 56.8 | 39.8 | 10.15 | 3.5 | 5.7 | M5 | 5 | 7 | 5.5 | 6 |
| 28 | 100~1480 | 6 | 19.5 | 59 | 49 | 5 | 32 | 69.1 | 48.1 | 12.3 | 4.15 | 12 | M6 | 7 | 9 | 6 | ||
| 33 | 100~1960 | 7 | 25 | 73 | 60 | 6.5 | 35 | 82.6 | 59 | 16.15 | 4.55 | M8 | 7.5 | 10 | 8 | 8 | ||
| 42 | 200~1960 | 10 | 31 | 90 | 72 | 9 | 40 | 98.1 | 70.1 | 21.05 | 6 | M10 | 7 | 9 | ||||
L尺寸的最小值由滑块长度与滑块数量而定。 每个规格滑轨长度L最大可做到4000mm/条。
| 滑轨尺寸 |
基本额定负载(KN) |
静态容许力矩(KN-m) |
重量 |
||||||||||
| WR | HR | D | h | d | P | 固定螺钉 | C(动) | Co(静) | MR | MP | MY | 滑块(kg) | 滑轨(kg/m) |
| 15 | 12.5 | 6 | 4.5 | 3.5 | 60 | M3×16 | 7.83 | 16.19 | 0.13 | 0.1 | 0.1 | 0.21 | 1.25 |
| 20 | 15.5 | 9.5 | 8.5 | 6 | M5×16 | 10.31 | 21.13 | 0.22 | 0.16 | 0.16 | 0.32 | 2.08 | |
| 23 | 18 | 11 | 9 | 7 | M6×20 | 16.27 | 32.4 | 0.38 | 0.32 | 0.32 | 0.59 | 2.67 | |
| 28 | 23 | 80 | M6×25 | 23.7 | 47.46 | 0.68 | 0.55 | 0.55 | 1.04 | 4.35 | |||
精度等级与行走精度表
精度等级的选用
| 机器种类 精度等级 |
加工中心 | 车床 | 铣床 | 镗床 | 坐标 镗床 |
磨床 | 电火花 加工机 |
冲击 压床 |
激光 加工机 |
木工机 | NC钻床 | 攻丝 中心 |
集装箱 交换表 |
ATC | 线切 割机 |
砂轮 修整 装置 |
|
| 精度等级 | 高精密型 | ○ | ○ | ○ | ○ | ○ | |||||||||||
| 精密型 | ○ | ○ | ○ | ||||||||||||||
| 机器种类 精度等级 |
工业机器人 | 半导体制造装置 | 其它机器 | ||||||||||||||
| 直交 坐标型 |
圆交 坐标型 |
线结 合器 |
探测器 | 电子 部件插入 |
印刷 电路板开 |
射出 成型机 |
三次元 测定机 |
办公 机器 |
搬运 器械 |
XY 工作平台 |
涂装机 | 焊接机 | 医疗 器械 |
DIGITIZER | 检查 装置 |
||
| 精度等级 | 高精密型 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||||
| 精密型 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||||||||
行走精度表
| 类型 | 精度标准 | 精密性 | 普通型 |
| 微型 | 高度H的尺寸公差 | ±0.02 | ±0.04 |
| 高度H的配合误差 | 0.015 | ±0.02 | |
| 宽度F的尺寸公差 | ±0.025 | ±0.04 | |
| 宽度F的配合误差 | 0.02 | 0.03 | |
| 多支成对高度H的配合误差 | 0.04 | 0.07 | |
| 中·重载型 | 高度H的尺寸公差 | ±0.03 | ±0.01 |
| 高度H的配合误差 | 0.01 | 0.02 | |
| 宽度F的尺寸公差 | ±0.03 | ±0.1 | |
| 宽度F的配合误差 | ±0.01 | ±0.02 |
技术参数
N（安装孔数）/E（螺钉中心孔至端面距离）
| H | L 最小单位1 |
N (安装孔数) |
E |
| 24 | 100~131 | 2 | E=L-(N-1)xP 2 |
| 132~191 | 3 | ||
| 192~251 | 4 | ||
| 252~311 | 5 | ||
| 312~371 | 6 | ||
| 372~431 | 7 | ||
| 432~491 | 8 | ||
| 492~551 | 9 | ||
| 552~611 | 10 | ||
| 612~671 | 11 | ||
| 672~731 | 12 | ||
| 732~791 | 13 | ||
| 792~851 | 14 | ||
| 852~911 | 15 | ||
| 912~971 | 16 | ||
| 972~1031 | 17 | ||
| 1032~1091 | 18 | ||
| 1092~1151 | 19 | ||
| 1152~1211 | 20 | ||
| 1212~1271 | 21 | ||
| 1272~1331 | 22 | ||
| 1332~1391 | 23 | ||
| 1392~1451 | 24 | ||
| 1452~1480 | 25 | ||
| 28 |
100~139 | 2 | |
| 140~199 | 3 | ||
| 200~259 | 4 | ||
| 260~319 | 5 | ||
| 320~379 | 6 | ||
| 380~439 | 7 | ||
| 440~499 | 8 | ||
| 500~559 | 9 | ||
| 560~619 | 10 | ||
| 620~679 | 11 | ||
| 680~739 | 12 | ||
| 740~799 | 13 | ||
| 800~859 | 14 | ||
| 860~919 | 15 | ||
| 920~979 | 16 | ||
| 980~1039 | 17 | ||
| 1040~1099 | 18 | ||
| 1100~1159 | 19 | ||
| 1160~1219 | 20 | ||
| 1220~1279 | 21 | ||
| 1280~1339 | 22 | ||
| 1340~1399 | 23 | ||
| 1400~1459 | 24 | ||
| 1460~1480 | 25 | ||
| 33 | 100~141 | 2 | |
| 142~201 | 3 | ||
| 202~261 | 4 | ||
| 262~321 | 5 | ||
| 322~381 | 6 | ||
| 382~441 | 7 | ||
| 442~501 | 8 | ||
| 502~561 | 9 | ||
| 562~621 | 10 | ||
| 622~681 | 11 | ||
| 682~741 | 12 | ||
| 742~801 | 13 | ||
| 802~861 | 14 | ||
| 862~921 | 15 | ||
| 922~981 | 16 | ||
| 982~1041 | 17 | ||
| 1042~1101 | 18 | ||
| 1102~1161 | 19 | ||
| 1162~1221 | 20 | ||
| 1222~1281 | 21 | ||
| 1282~1341 | 22 | ||
| 1342~1401 | 23 | ||
| 1402~1461 | 24 | ||
| 1462~1521 | 25 | ||
| 1522~1581 | 26 | ||
| 1582~1641 | 27 | ||
| 1642~1701 | 28 | ||
| 1702~1761 | 29 | ||
| 1762~1821 | 30 | ||
| 1822~1881 | 31 | ||
| 1882~1941 | 32 | ||
| 1942~1960 | 33 | ||
| 42 | 200~263 | 3 | |
| 264~343 | 4 | ||
| 344~423 | 5 | ||
| 424~503 | 6 | ||
| 504~583 | 7 | ||
| 584~663 | 8 | ||
| 664~743 | 9 | ||
| 744~823 | 10 | ||
| 824~903 | 11 | ||
| 904~983 | 12 | ||
| 984~1063 | 13 | ||
| 1064~1143 | 14 | ||
| 1144~1223 | 15 | ||
| 1224~1303 | 16 | ||
| 1304~1383 | 17 | ||
| 1384~1463 | 18 | ||
| 1464~1543 | 19 | ||
| 1544~1623 | 20 | ||
| 1624~1703 | 21 | ||
| 1704~1783 | 22 | ||
| 1784~1863 | 23 | ||
| 1864~1943 | 24 | ||
| 1944~1960 | 25 |
P：螺钉孔间距离
E：螺钉中心孔至端面距离
精度基准
| 尺寸精度 |
普通级 |
||||
| 24 | 28 | 33 | 42 | ||
| 单滑块 | 高度H的容许尺寸误差 | ±0.1 | ±0.1 | ||
| 宽度F的容许尺寸误差 | |||||
| 双滑块 | 高度H的相互误差 | 0.02 | 0.02 | ||
| 宽度F的相互误差（基准轨） | 0.03 | ||||
| 滑块C面对滑轨A面的行走平行度 | 请参阅行走精度表 | ||||
| 滑块D面对滑轨B面的行走平行度 | |||||
-
