怡合达自营高组装直线导轨普通级滑块法兰型

代码	类型	精度等级	滑块固定方式	滑块数量	导轨固定方式	材质
						滑轨	滑块
IBJ21	组件	普通级	上锁式	单滑块	上锁式	S55C	20CrMoH
IBJ23				双滑块

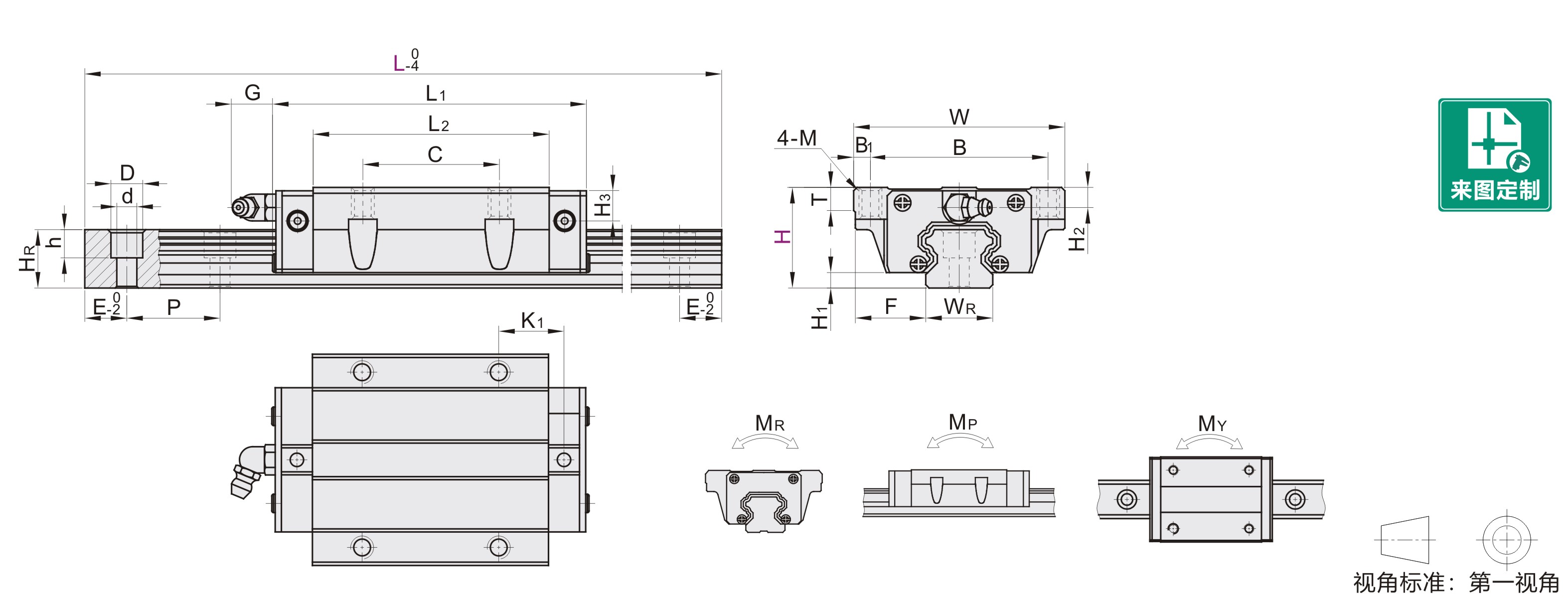

型号		L	H1	F	滑块尺寸
代码	H	L	H1	F	W	B	B1	C	L1	L2	K1	G	M	T	H2	H3
IBJ21 IBJ23	24	100~1480	4.4	16	47	38	4.5	30	60.5	39.5	8.1	5.3	M5	6	4	4
	30	100~1480	4.3	21.5	63	53	5	40	76.7	50.5	10.25	12	M6	8	6	6
	36	100~1480	5.6	23.5	70	57	6.5	45	84	58	11.5		M8	8	6	5.5
	42	200~1480	6	31	90	72	9	52	98.4	70	15.5		M10	8.5	7	6
	48	200(300)~2655	7.4	33	100	82	9	62	112.4	80	14.5		M10	10.1	9	8
	60	255(400)~3486	9.5	37.5	120	100	10	80	137.4	97	13.3	13	M12	15.1	11	10
	70	300(500)~3865	13	43.5	140	116	12	95	166.7	117.7	17.35	13	M14	17.5	12	19

滑轨尺寸							基本额定负载(KN)		静态容许力矩(KN-m)			重量
WR	HR	D	h	d	P	固定螺钉	C(动)	Co(静)	MR	MP	MY	滑块(Kg)	滑轨(Kg/m)
15	15	7.5	5.3	4.5	60	M4×16	10.59	16.19	0.11	0.09	0.09	0.2	1.42
20	17.5	9.5	8.5	6		M5×16	17.2	25.6	0.25	0.18	0.18	0.33	2.2
23	22	11	9	7		M6×20	25.11	36.42	0.41	0.32	0.32	0.53	3.25
28	26	14	12	9	80	M8×25	34.93	49.58	0.58	0.5	0.5	0.9	4.49
34	29	14	12	9	80	M8×25	48.5	57.6	1.08	0.78	0.78	1.5	6.36
45	38	20	17	14	105	M12×35	75.26	100.2	1.8	1.35	1.35	2.75	10.45
53	44	23	20	16	120	M14×45	112.33	145.64	3.59	2.5	2.5	4.2	15.12

H	24	30	36	42	48	60	70	N (安装孔数)
L	100~131	100~139	100~141	—	—	—	—	2
	132~191	140~199	142~201	200~263	200~255	255~336	300~385	3
	192~251	200~259	202~261	264~343	256~335	337~441	386~505	4
	252~311	260~319	262~321	344~423	336~415	442~546	506~625	5
	312~371	320~379	322~381	424~503	416~495	547~651	626~745	6
	372~431	380~439	382~441	504~583	496~575	652~756	746~865	7
	432~491	440~499	442~501	584~663	576~655	757~861	866~985	8
	492~551	500~559	502~561	664~743	656~735	862~966	986~1105	9
	552~611	560~619	562~621	744~823	736~815	967~1071	1106~1225	10
	612~671	620~679	622~681	824~903	816~895	1072~1176	1226~1345	11
	672~731	680~739	682~741	904~983	896~975	1177~1281	1346~1465	12
	732~791	740~799	742~801	984~1063	976~1055	1282~1386	1466~1585	13
	792~851	800~859	802~861	1064~1143	1056~1135	1387~1491	1586~1705	14
	852~911	860~919	862~921	1144~1223	1136~1215	1492~1596	1706~1825	15
	912~971	920~979	922~981	1224~1303	1216~1295	1597~1701	1826~1945	16
	972~1031	980~1039	982~1041	1304~1383	1296~1375	1702~1806	1946~2065	17
	1032~1091	1040~1099	1042~1101	1384~1463	1376~1455	1807~1911	2066~2185	18
	1092~1151	1100~1159	1102~1161	1464~1480	1456~1535	1912~2016	2186~2305	19
	1152~1211	1160~1219	1162~1221	—	1536~1615	2017~2121	2306~2425	20
	1212~1271	1220~1279	1222~1281		1616~1695	2122~2226	2426~2545	21
	1272~1331	1280~1339	1282~1341		1696~1775	2227~2331	2546~2665	22
	1332~1391	1340~1399	1342~1401		1776~1855	2332~2436	2666~2785	23
	1392~1451	1400~1459	1402~1461		1856~1935	2437~2541	2786~2905	24
	1452~1480	1460~1480	1462~1480		1936~2015	2542~2646	2906~3025	25
	—	—	—		2016~2095	2647~2751	3026~3145	26
					2096~2175	2752~2856	3146~3265	27
					2176~2255	2857~2961	3266~3385	28
					2256~2335	2962~3066	3386~3505	29
					2336~2415	3067~3171	3506~3625	30
					2416~2496	3172~3276	3626~3745	31
					2496~2575	3277~3381	3746~3865	32
					2576~2655	3382~3486	—	33
P	60			80		105	120	—

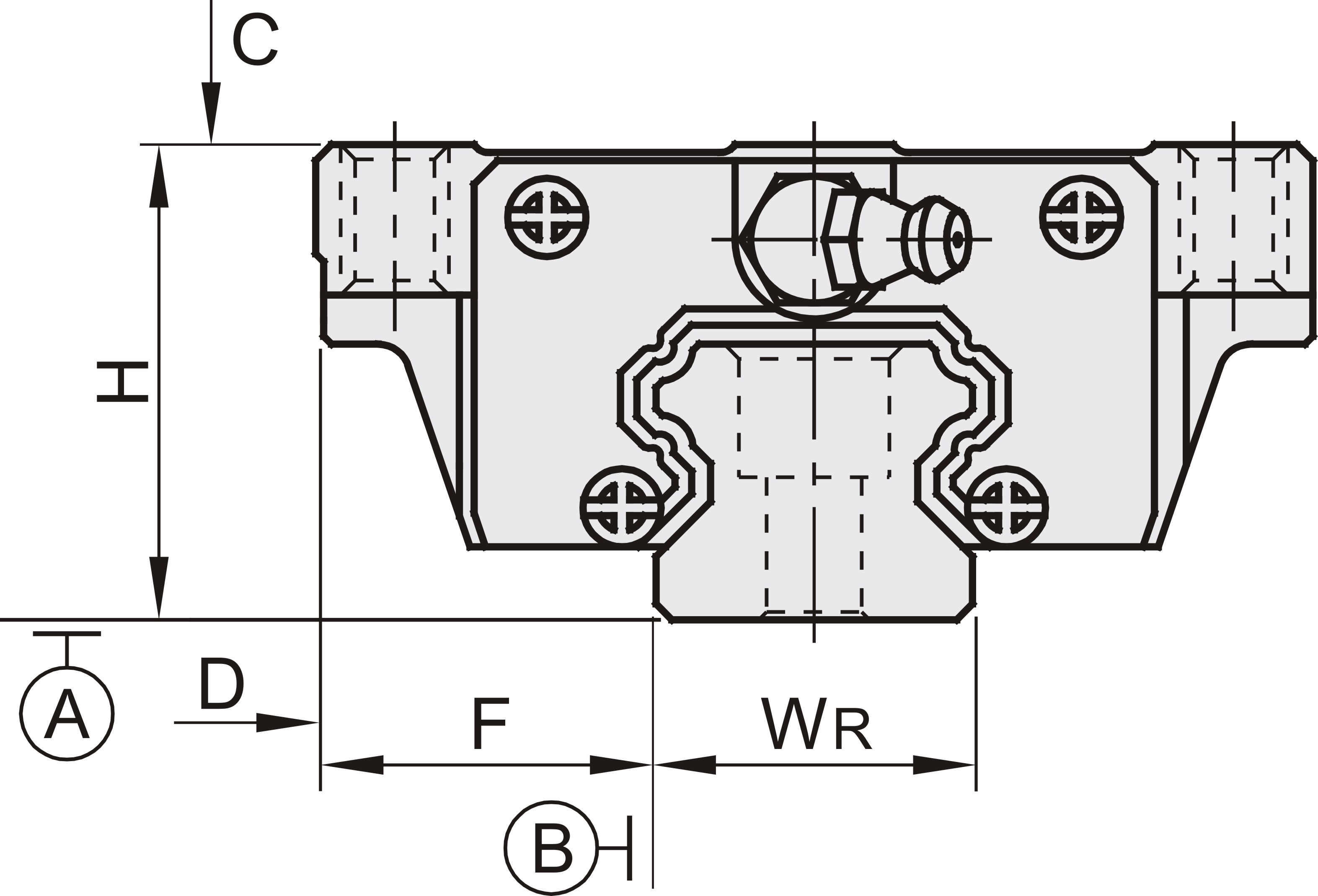

尺寸精度
单滑块	高度H的容许尺寸误差	±0.1
	宽度F的容许尺寸误差	±0.1
双滑块	高度H的相互误差	0.02
	宽度F的相互误差(基准轨)	0.03
滑块C面对滑轨A面的行走平行度		详情请在怡合达网站搜索查看
滑块D面对滑轨B面的行走平行度
