图片仅供参考，请以已选的规格为准
压轧滚珠丝杠 块状螺帽型 轻载静音型 轴径15 导程5/10 精度C10
条件筛选：
轴径 15
产地 日本
螺帽形状 块状型
加工工艺 压轧
负载类型 轻载静音型
导程 5/10
精度等级 C10
旋向 右旋
种类筛选 滚珠丝杠
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
常规选型
图纸选型
型号筛选
可选加工（可选）
未生成型号，还有 5 项未选择
重置
代码
产品选型
丝杠轴径
导程
L
150~1200
/1
F
15~30
/1
P
6~10
/1
技术图档
3D预览

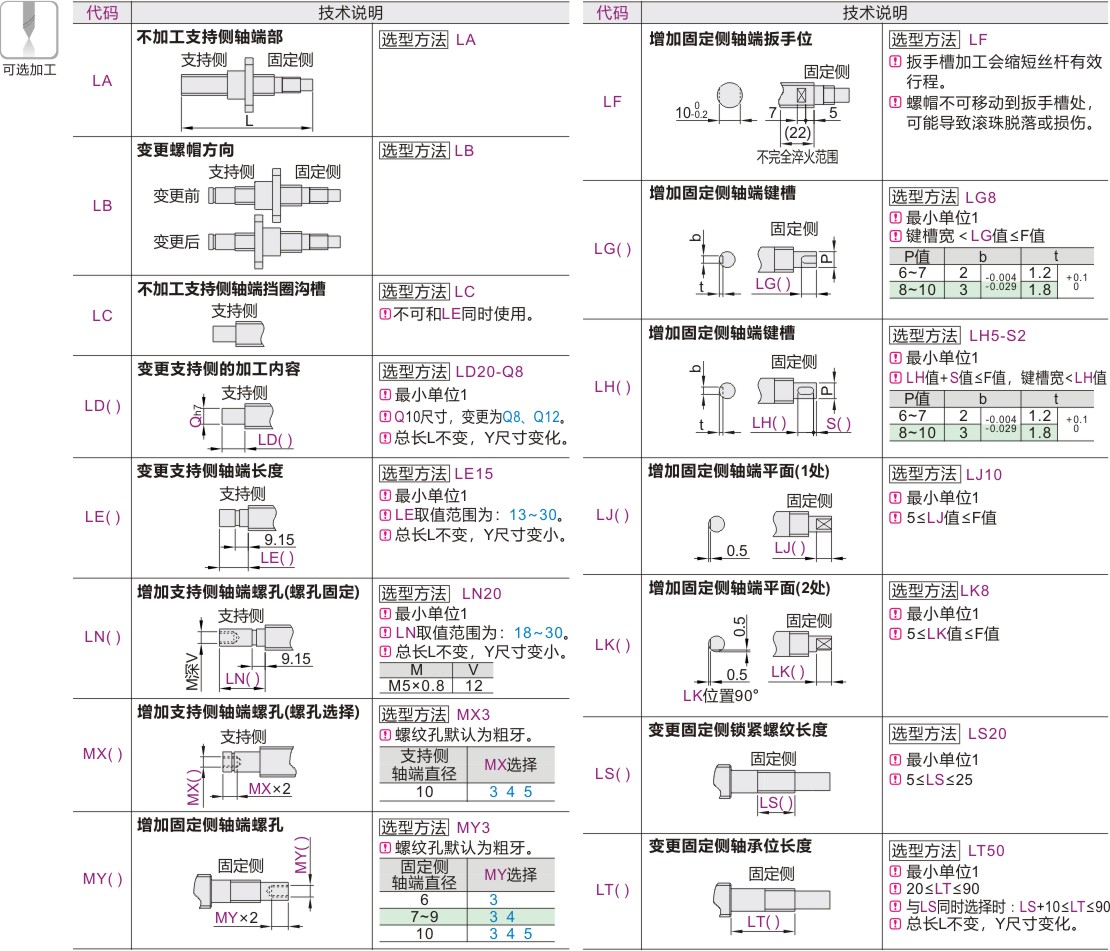

可选加工参数
产品简介
产品问答
材质图
参数图
材质图
| 代码 | 类型 | 精度 等级 |
材质 | 热处理 | 硬度 | |||
| 丝杠 | 螺帽 | 丝杠 | 螺帽 | 丝杠 | 螺帽 | |||
| LCE49 | 块状螺帽型 | C10 | S55C | SCM420 | 感应加热 | 渗碳 淬火 |
56~62HRC | 58~62HRC |
怡合达不保证滚珠丝杠组装后的噪音值。 丝杠端部存在工艺孔。
参数图
选型表
| 型号 | 最小单位1 | Y | 滚珠 直径 |
丝杠 底径 |
螺纹 旋向 |
螺母 环圈数 |
轴向间隙 | 基本额定负载 | |||||
| 代码 | 丝杠轴径 | 导程 | L | F | P | C(动)kN | Co(静)kN | ||||||
| LCE49 | 15 | 5 | 150~1200 | 15~30 | 6~10 | L-(52+F) | 3.175 | 12.5 | 右旋 | 2.5圈1列 | 0.1以下 | 5.1 | 10.5 |
| 10 | |||||||||||||
压轧滚珠丝杠与丝杠支座组件的推荐组合(请在怡合达网站搜索查看)
| 代码 | 丝杠轴径 | 导程 | 支座形状 | 推荐丝杠固定座 | 推荐丝杠支撑座 |
| LCE49 | 15 | 5 10 |
圆法兰 | LEB01-12(请在怡合达网站搜索查看) | LEB11-12(请在怡合达网站搜索查看) |
| 方形 | LEB41-12(请在怡合达网站搜索查看) | LEB31-12(请在怡合达网站搜索查看) |
-
