压轧滚珠丝杠 标准螺帽型 重载高速型 轴径12 导程4/5/10 精度C7
条件筛选：
种类筛选 滚珠丝杠
轴径 12
产地 台湾
螺帽形状 标准型
加工工艺 压轧
负载类型 重载高速型
导程 4/5/10
精度等级 C7
旋向 右旋
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
常规选型
图纸选型
型号筛选
可选加工（可选）
未生成型号，还有 3 项未选择
重置
代码
产品选型
丝杠轴径
导程
L
150~800
/1
技术图档
3D预览

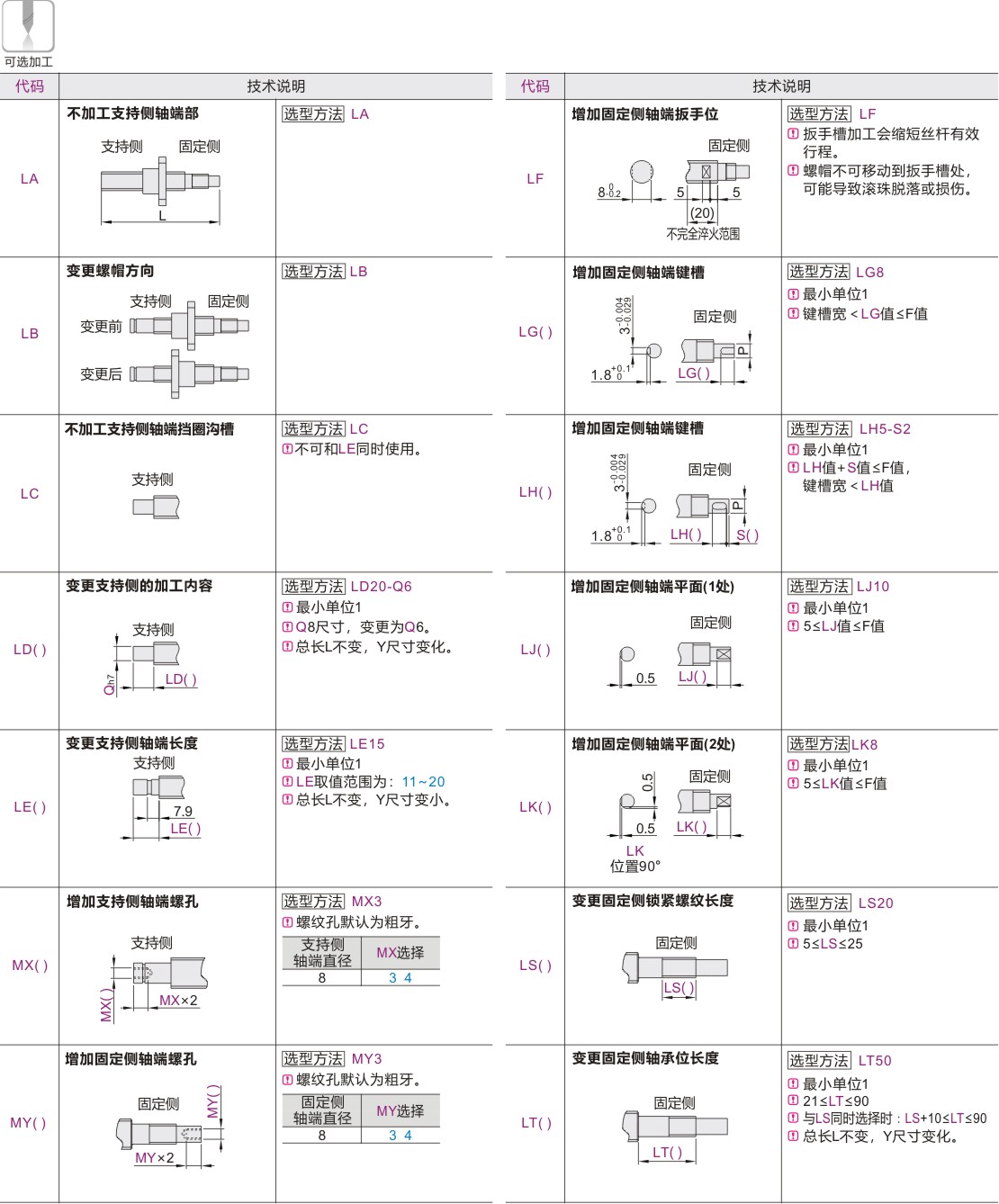

可选加工参数
产品简介
产品问答
材质图

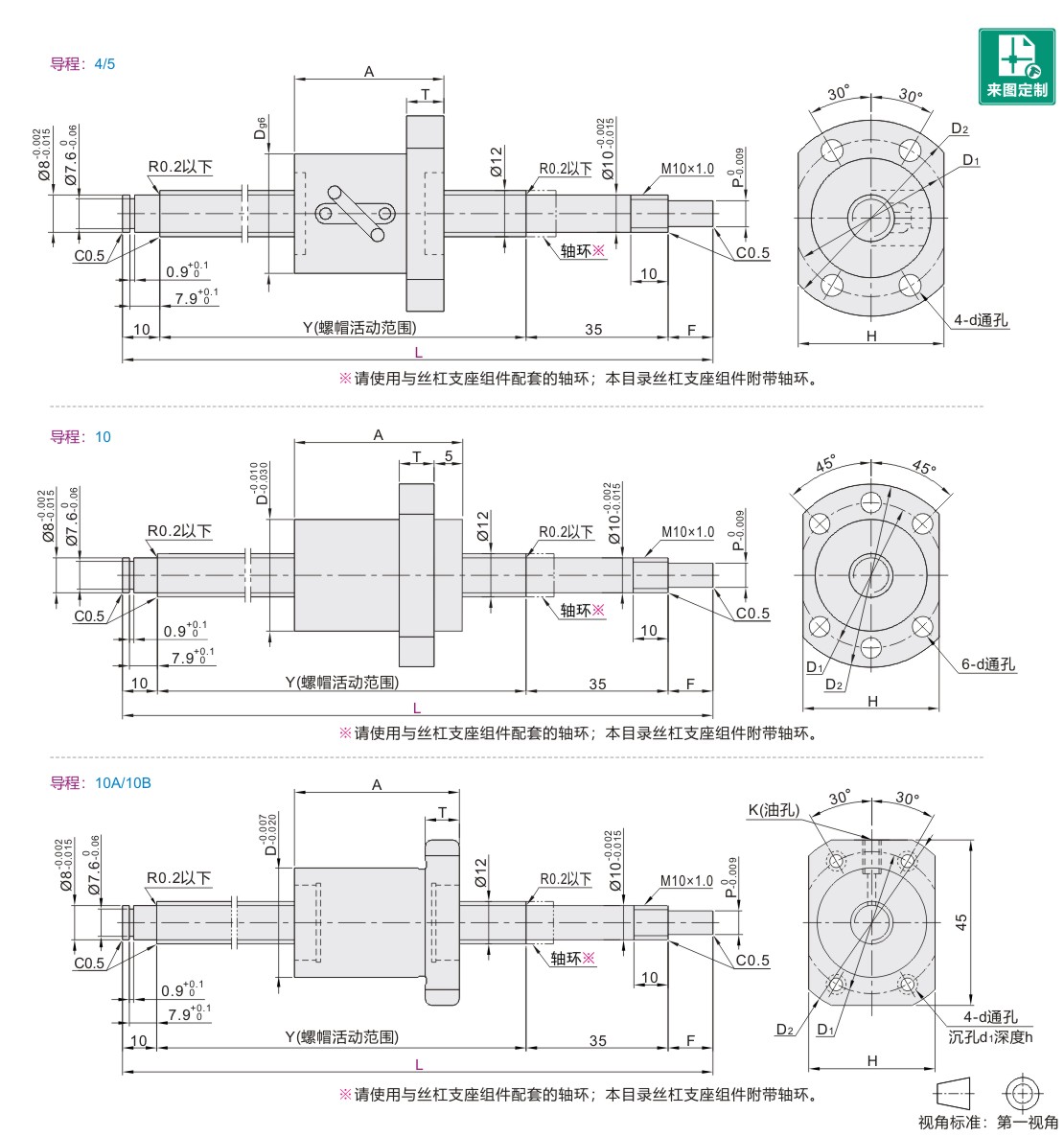

参数图
材质图
| 代码 |
类型 |
产地 | 精度 等级 |
材质 |
热处理 |
硬度 | |||
| 丝杆 | 螺帽 | 丝杆 | 螺帽 | 丝杆 | 螺帽 | ||||
| LCH02 | 标准螺帽型 |
台湾 | C7 | S55C | SCM415H | 高频 |
渗碳淬火 | 58~62HRC |
58~62HRC |
怡合达不保证滚珠丝杠组装后的噪音值。 丝杠端部存在工艺孔。
参数图
选型表
| 型号 | 最小单位1 | F | P | 滚珠 直径 |
螺母 环圈 数 |
螺纹 旋向 |
Y |
D |
A | T | D1 | D2 | d | d1 | h | H | K | 基本额定负载 (KN) |
||||||||||||||||||||||||||
| 代码 | 丝杠 轴径 |
导程 | L | C(动) | CO(静) | |||||||||||||||||||||||||||||||||||||||
| LCH02 | 12 | 4 | 150~800 | 15 | 8 | 2.381 | 3.5 | 右旋 | L-60 | 28 | 35 | 6 | 39 | 48 | 5.5 | — | — | 30 | — | 4.17 | 7.24 | |||||||||||||||||||||||
| 5 | 2 | 6.49 | 10.15 | |||||||||||||||||||||||||||||||||||||||||
| 10 | 2.5 | 2.8 | 24 | 42 | 10 | 32 | 40 | 45 | 6.29 | 12.61 | ||||||||||||||||||||||||||||||||||
| 10A | 2 | 2 | 30 | 40 | 40 | 50 | 8 | 4.5 | 32 | M6 | 2.45 | 4.04 | ||||||||||||||||||||||||||||||||
| 10B | 2.5 | 2.7 | 53 | |||||||||||||||||||||||||||||||||||||||||
压轧滚珠丝杠与丝杠支座组件的推荐组合
| 代码 | 丝杠轴径 | 导程 | 支座形状 | 推荐丝杠固定座(页码) | 推荐丝杠支撑座(页码) |
| LCH02 | 12 | 4 5 10 10A 10B |
圆法兰 | LEB01-10(详情请在怡合达网站搜索查看) | LEB11-10(详情请在怡合达网站搜索查看) |
| 方形 | LEB21-10(详情请在怡合达网站搜索查看) | LEB31-10(详情请在怡合达网站搜索查看) | |||
| LEB41-10(详情请在怡合达网站搜索查看) |
压轧滚珠丝杠与螺帽支架组合
| 型号 | 螺帽支架 | |||
| 代码 | 丝杠轴径 | 导程 | 代码 | 规格 |
| LCH02 | 12 | 4 | LFF01 LFF02 LFF06 |
1204 |
| 5 | ||||
| 10 | 1210 | |||
| 10A | LFF11 LFF12 LFF16 |
1204D | ||
| 10B | 1205B | |||
-
