图片仅供参考，请以已选的规格为准
压轧滚珠丝杠 标准螺帽型 轻载静音型 轴径12 导程4/5/10 精度C7
条件筛选：
种类筛选 滚珠丝杠
轴径 12
螺帽形状 标准型
加工工艺 压轧
负载类型 轻载静音型
导程 4/5/10
精度等级 C7
旋向 右旋
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
常规选型
图纸选型
型号筛选
未生成型号，还有 5 项未选择
代码
参数选型
产地
产品选型
丝杠轴径
导程
L
150~800
/1
技术图档
3D预览
可选加工参数
产品简介
产品问答
材质图
参数图
材质图
| 代码 |
类型 |
精度 等级 |
材质 |
热处理 |
硬度 | |||
| 丝杆 | 螺帽 | 丝杆 | 螺帽 | 丝杆 | 螺帽 | |||
| LCH07 | 标准螺帽型 |
C7 |
S55C |
SCM415H |
高频 |
渗碳淬火 |
58~62HRC |
58~62HRC |
| LCH08 | ||||||||
怡合达不保证滚珠丝杠组装后的噪音值。 丝杠端部存在工艺孔。

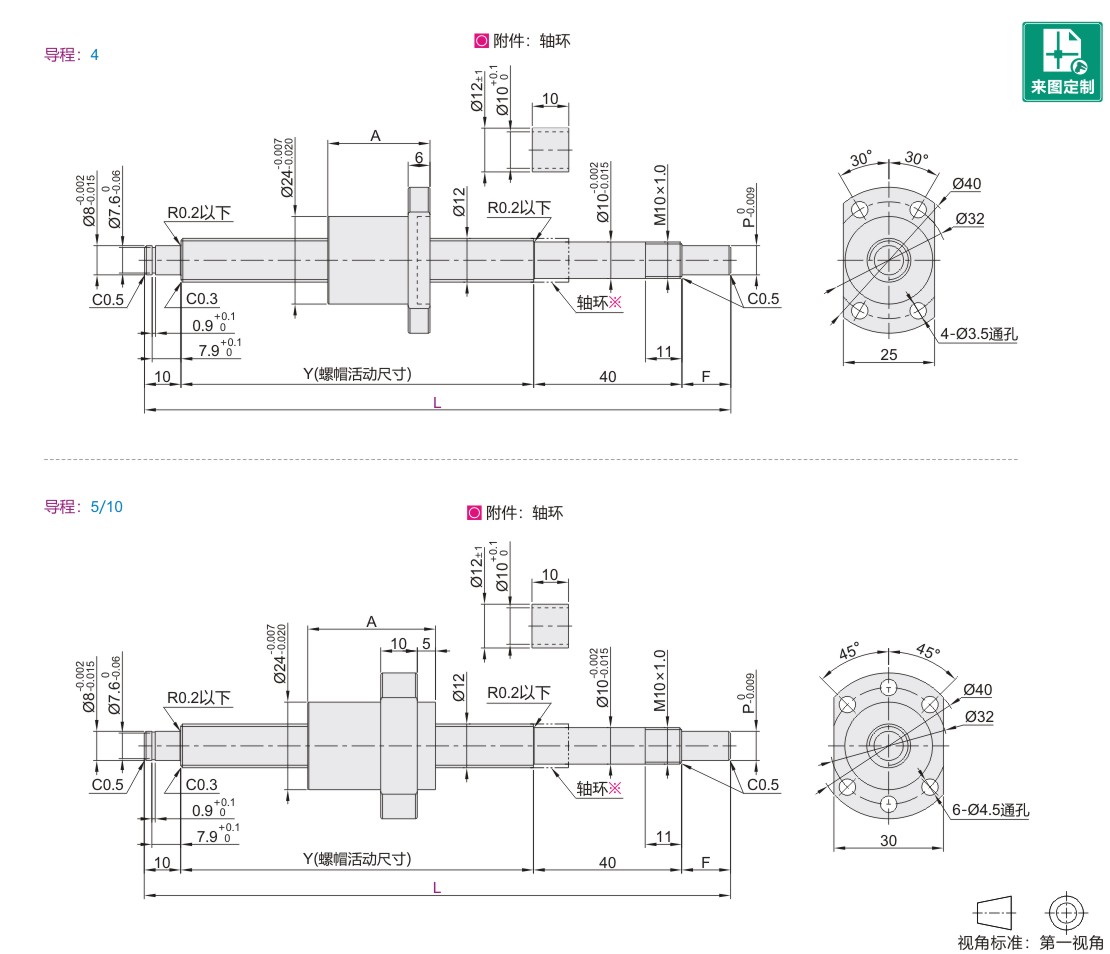

参数图
选型表
| 型号 | 最小单位1 L |
F |
P |
Y |
A |
滚珠直径 |
丝杠底径 | 螺纹旋向 | 螺母 环圈数 |
轴向间隙 |
基本额定负载 | |||||||||||||||||||||||
| 代码 | 丝杠轴径 | 导程 | C(动)kN | Co(静)kN | ||||||||||||||||||||||||||||||
| LCH07 LCH08 |
12 | 4 | 150~800 | 15 | 8 | L-65 | 33 | 2.5 | 10.2 | 右旋 | 1圈3列 | 0.05以下 | 1.8 | 4.1 | ||||||||||||||||||||
| 5 | 30 | 9.8 | 2.8圈1列 | |||||||||||||||||||||||||||||||
| 10 | 42 | 0.10以下 | 2 | 3.5 | ||||||||||||||||||||||||||||||
压轧滚珠丝杠与丝杠支座组件的推荐组合
| 代码 | 丝杠轴径 | 导程 | 支座形状 | 推荐丝杠固定座(页码) | 推荐丝杠支撑座(页码) |
| LCH07 LCH08 |
12 | 4 5 10 | 圆法兰 | LEB01-10(详情请在怡合达网站搜索查看) | LEB11-10(详情请在怡合达网站搜索查看) |
| 方形 | LEB41-10(详情请在怡合达网站搜索查看) | LEB31-10(详情请在怡合达网站搜索查看) |
压轧滚珠丝杠与螺帽支架组合(螺帽支架详情请在怡合达网站搜索查看)
| 型号 | 螺帽支架 | |||
| 代码 | 丝杠轴径 | 导程 | 代码 | 规格 |
| LCH07 LCH08 |
12 | 10 | LFF01 LFF02 LFF06 |
1210 |
-
