研磨滚珠丝杠 标准螺帽型 轴径12 导程5/10/20 精度C5
条件筛选：
种类筛选 滚珠丝杠
轴径 12
产地 台湾
螺帽形状 标准型
加工工艺 研磨
导程 5/10/20
精度等级 C5
旋向 右旋
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
常规选型
图纸选型
型号筛选
可选加工（可选）
未生成型号，还有 3 项未选择
重置
代码
产品选型
丝杠轴径
导程
L
150~700
/1
技术图档
3D预览

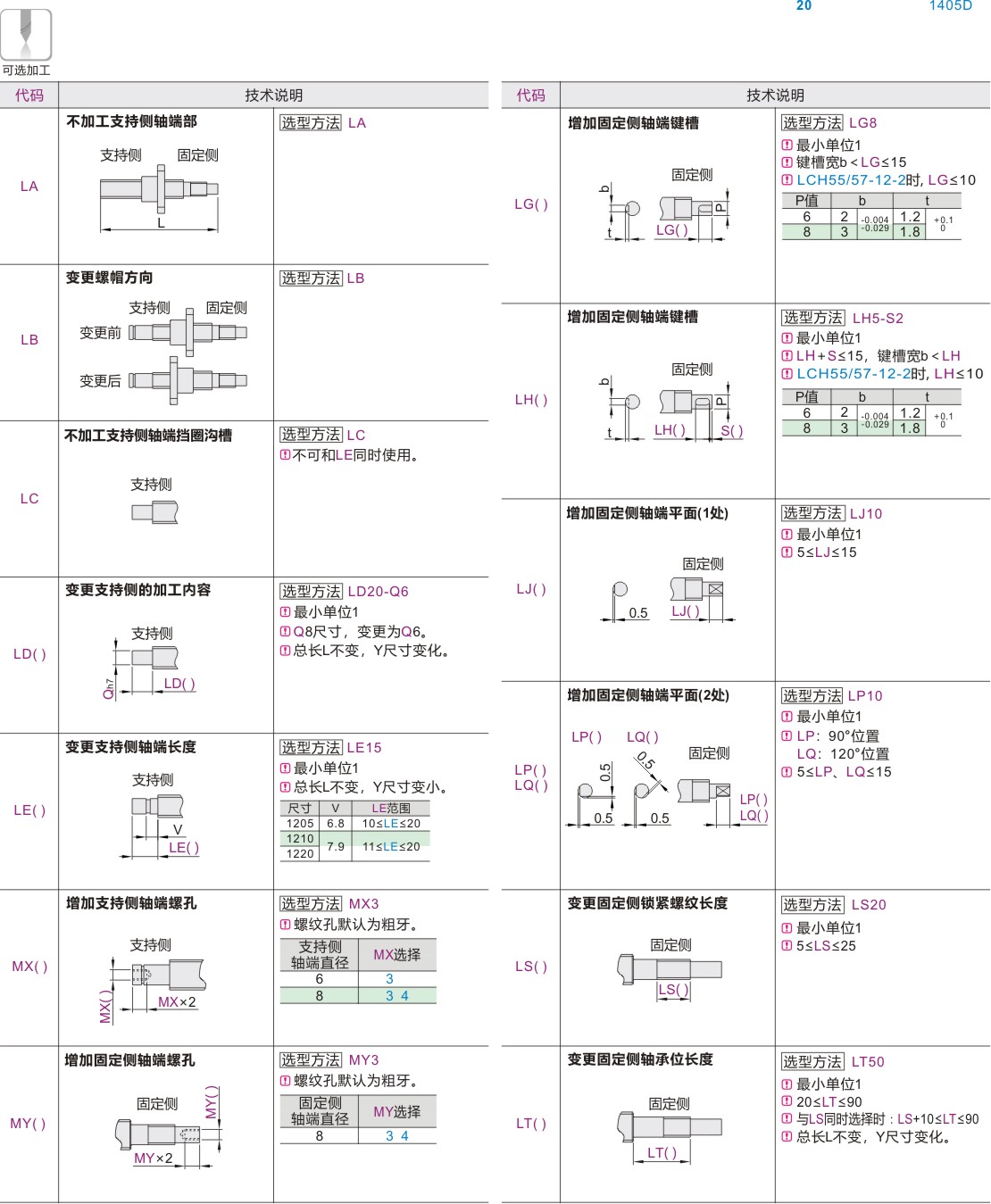

可选加工参数
产品简介
产品问答
材质图
参数图
材质图
| 代码 |
类型 |
精度 等级 |
材质 |
热处理 |
硬度 | |||
| 丝杆 | 螺帽 | 丝杆 | 螺帽 | 丝杆 | 螺帽 | |||
| LCH31 | 标准螺帽型 |
C5 | S55C |
SCM415H |
高频 | 渗碳淬火 |
58~62HRC |
58~62HRC |
怡合达不保证滚珠丝杠组装后的噪音值。 丝杠端部存在工艺孔。
参数图
选型表
| 型号 | 最小单位1 L |
精度等级 |
螺母环圈数 |
螺纹旋向 |
轴方向间隙 |
Y |
额定荷重(Kgf) |
|||
| 代码 | 丝杠轴径 | 导程 | C(动) | CO(静) | ||||||
| LCH31 | 12 | 5 | 150~700 | C5 | 3 | 右旋 | C5T (0.005mm以下) |
L-70 | 610 | 1190 |
| 10 | 590 | 1160 | ||||||||
| 20 | 390 | 770 | ||||||||
研磨滚珠丝杠与丝杠支座组件的推荐组合
| 代码 | 丝杠轴径 | 导程 | 支座形状 | 推荐丝杠固定座(页码) | 推荐丝杠支撑座(页码) |
| LCH31 | 12 | 5 10 20 | 圆法兰 | LEB01-10(详情请在怡合达网站搜索查看) | LEB11-10(详情请在怡合达网站搜索查看) |
| 方形 | LEB41-10(详情请在怡合达网站搜索查看) | LEB31-10(详情请在怡合达网站搜索查看) |
研磨滚珠丝杠与螺帽支架组合(螺帽支架详情请在怡合达网站搜索查看)
| 型号 | 螺帽支架 | |||
| 代码 | 丝杠轴径 | 导程 | 代码 | 规格 |
| LCH31 | 12 | 5 | LFF11 LFF12 LFF16 |
1204D |
| 10 | 1205B | |||
| 20 | 1405D | |||
-
