图片仅供参考，请以已选的规格为准
压轧滚珠丝杠 标准螺帽型 重载高速型 轴径15 导程20 精度C5
条件筛选：
种类筛选 滚珠丝杠
轴径 15
产地 台湾
螺帽形状 标准型
加工工艺 压轧
负载类型 重载高速型
导程 20
精度等级 C7
旋向 右旋
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
常规选型
图纸选型
型号筛选
可选加工（可选）
未生成型号，还有 3 项未选择
重置
代码
产品选型
丝杠轴径
导程
L
200~1200
/1
技术图档
3D预览

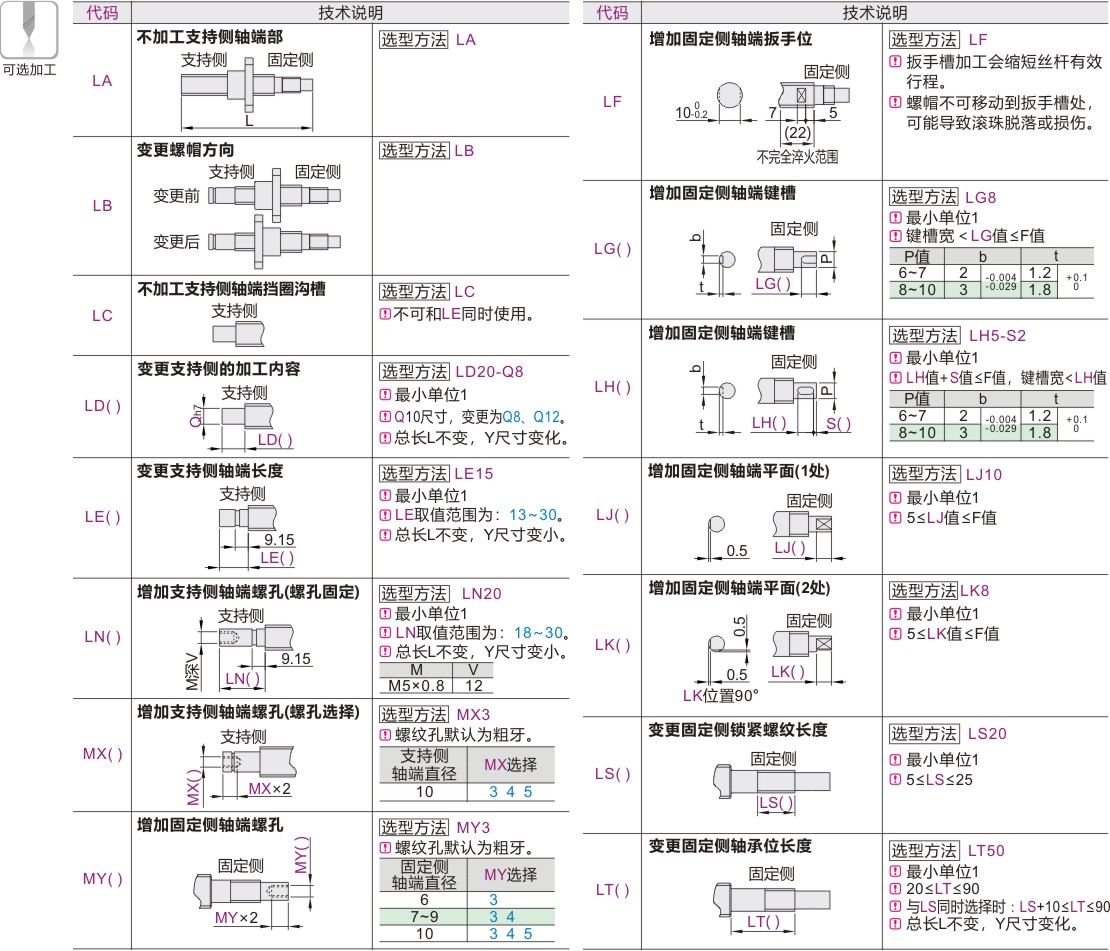

可选加工参数
产品简介
产品问答
材质图

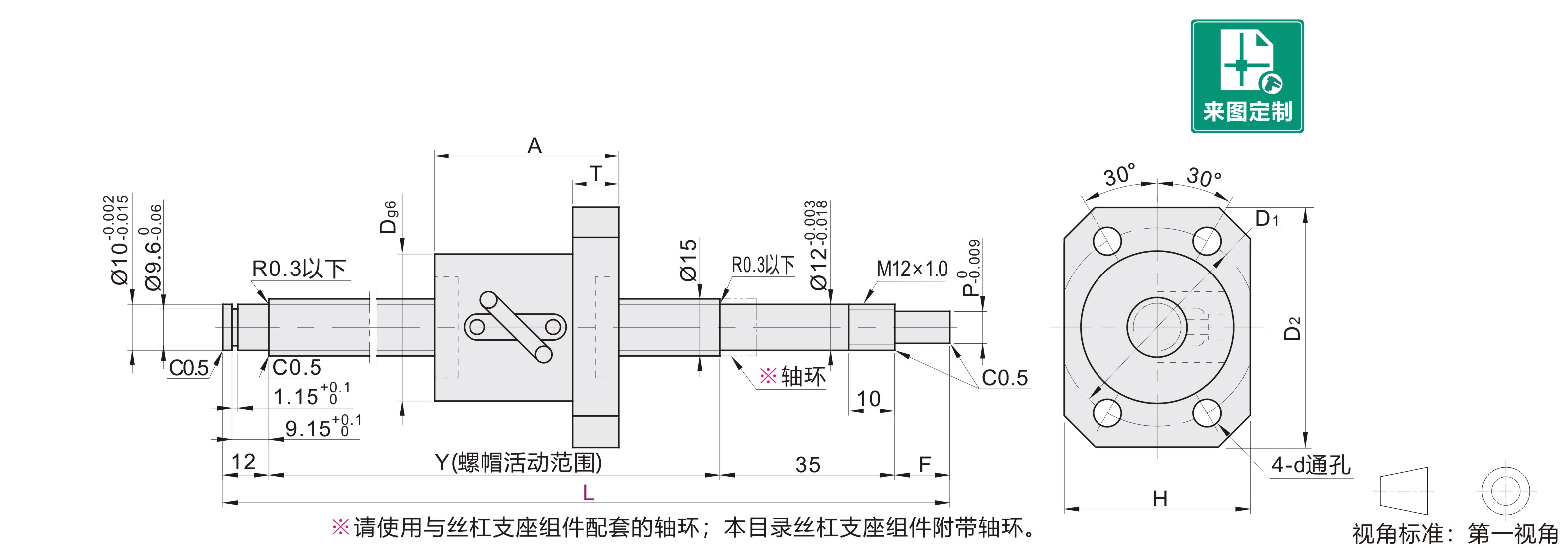

参数图
材质图
| 代码 | 类型 | 精度等级 | 材质 | 热处理 | 硬度 | |||
| 丝杠 | 螺帽 | 丝杠 | 螺帽 | 丝杠 | 螺帽 | |||
| LCL02 | 标准螺帽型 | C7 | S55C | SCM415H | 高频 | 渗碳 淬火 |
58~62HRC | 58~62HRC |
怡合达不保证滚珠丝杠组装后的噪音值。 丝杠端部存在工艺孔。
参数图
选型表
| 型号 |
最小单位1 | F |
P |
滚珠 直径 |
螺母环 圈数 |
螺纹 旋向 |
Y |
D |
A |
T |
D1 |
D2 |
d |
H |
基本额定负载(KN) |
||||||||
| 代码 | 丝杠轴径 | 导程 | L | C(动) | Co(静) | ||||||||||||||||||
| LCL02 | 15 | 20 | 200~1200 | 15 | 10 | 3.175 | 1.5 | 右旋 | L-62 | 34 | 57 | 12 | 45 | 50 | 6 | 34 | 4.56 | 7.73 | |||||
压轧滚珠丝杠与丝杠支座组件的推荐组合
| 代码 | 丝杠轴径 | 丝杠导程 | 支座形状 | 推荐丝杠固定座（页码） | 推荐丝杠支撑座（页码） |
| LCL02 | 15 | 20 | 圆法兰 | LEB01-12( P1455) | LEB11-12( P1461) |
| 方形 | LEB21-12( P1464) | LEB31-12( P1469) | |||
| LEB41-12( P1482) |
压轧滚珠丝杠与螺帽支架组合（螺帽支架P1482）
| 型号 |
螺帽支架 |
|||
| 代码 | 丝杠轴径 | 导程 | 代码 | 规格 |
| LCL02 | 15 | 20 | LFF01 LFF02 LFF06 |
1520 |
-
