图片仅供参考，请以已选的规格为准
研磨滚珠丝杠 标准螺帽型 轴径15 导程5/10/20 精度C5
条件筛选：
种类筛选 滚珠丝杠
轴径 15
产地 台湾
螺帽形状 标准型
加工工艺 研磨
导程 5/10/20
精度等级 C5
旋向 右旋
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
常规选型
图纸选型
型号筛选

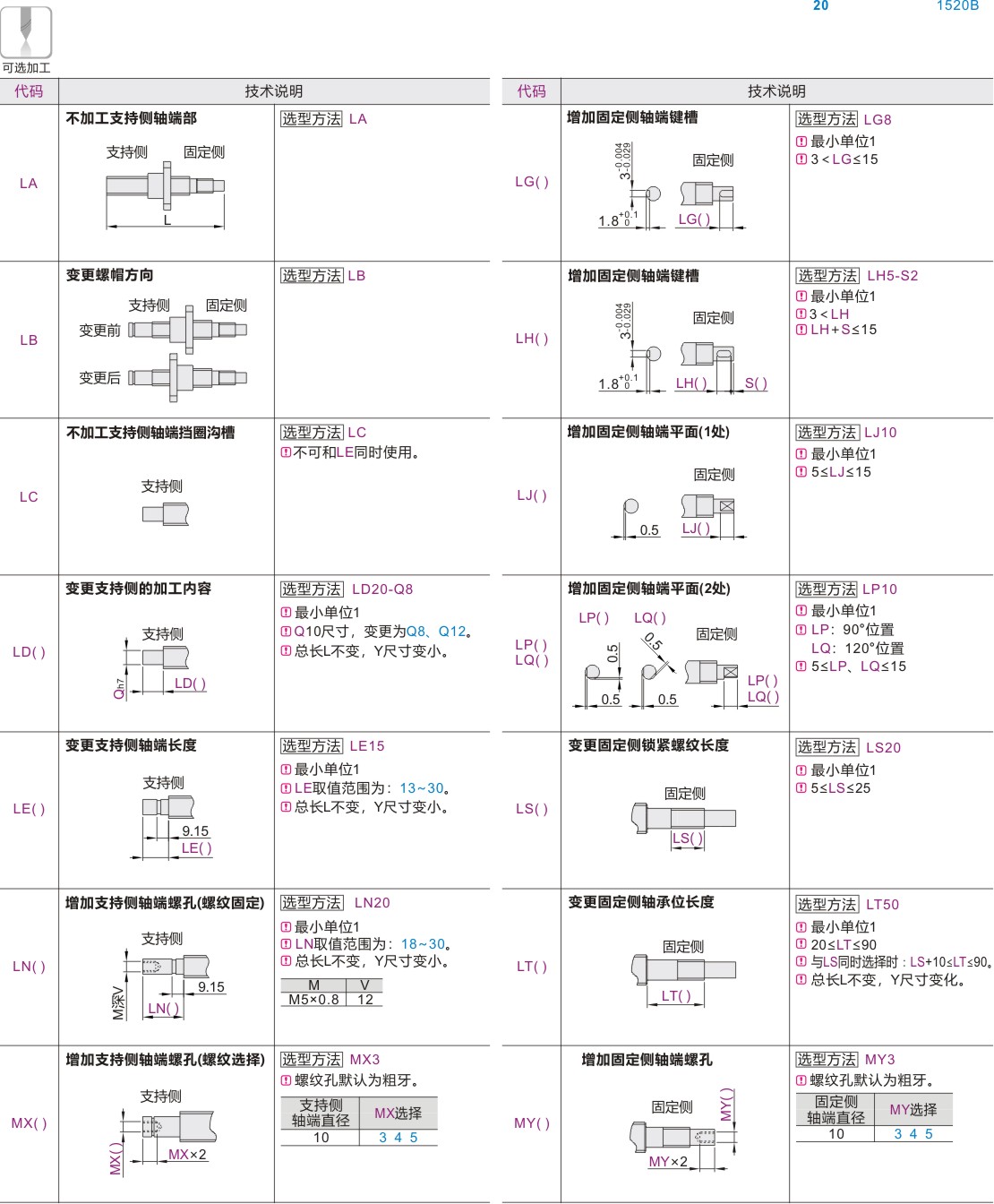

可选加工（可选）
未生成型号，还有 3 项未选择
重置
代码
产品选型
丝杠轴径
导程
L
150~1100
/1
技术图档
3D预览
可选加工参数
产品简介
产品问答
材质图
参数图
材质图
| 代码 | 类型 | 精度 | 材质 | 热处理 | 硬度 | |||
| 等级 | 丝杠 | 螺帽 | 丝杠 | 螺帽 | 丝杠 | 螺帽 | ||
| LCL31 | 标准螺帽型 | C5 | S55C | SCM415H | 高频 | 渗碳 淬火 |
56~62HRC | 58~62HRC |
怡合达不保证滚珠丝杠组装后的噪音值。 丝杠端部存在工艺孔。
参数图
选型表
| 型号 |
最小单位1 | 精度等级 |
螺母 |
螺纹 旋向 |
轴方向 间隙 |
Y |
额定荷重(Kgf) |
|||
| 代码 | 丝杠轴径 | 导程 | L | C(动) | Co(静) | |||||
| LCL31 | 15 | 5 | 150~ 1100 | C5 | 3 | 右旋 | C5T (0 .005mm以下) |
L-72 | 850 | 1640 |
| 10 | 3 | 840 | 1610 | |||||||
| 20 | 2 | 560 | 1050 | |||||||
研磨滚珠丝杠与丝杠支座组件的推荐组合
| 代码 | 丝杠轴径 | 导程 | 支座形状 | 推荐丝杠固定座(页码) | 推荐丝杠支撑座(页码) |
| LCL31 | 15 | 5 10 20 | 圆法兰 | LEB01-12( P1455) | LEB11-12( P1461) |
| 方形 | LEB41-12( P1482) | LEB31-12( P1469) | |||
研磨滚珠丝杠与螺帽支架组合（螺帽支架P1548）
| 型号 |
螺帽支架 |
|||
| 代码 | 丝杠轴径 | 导程 | 代码 | 规格 |
| LCL31 | 15 | 5 | LFF11 LFF12 LFF16 |
1505B |
| 10 | 1510B | |||
| 20 | 1520B | |||
-
