        研磨滚珠丝杠 标准螺帽型 轴径15 导程5/10/20 精度C3/C5/C7

        条件筛选：

        轴径 15
        产地 日本
        螺帽形状 标准型
        加工工艺 研磨
        旋向 右旋
        种类筛选 滚珠丝杠

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          未生成型号，还有 6 项未选择

          代码

          参数选型

          导程

          精度等级

          产品选型

          丝杠轴径

          导程

          L

          150~1100
          /1

          技术图档

          3D预览

          可选加工参数

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码 类型 精度
          等级          		 材质 热处理  硬度
           丝杠  螺帽  丝杠  螺帽  丝杠  螺帽
          LCL53 标准螺帽型 C3  AISI4150HV
          		 SCM420H 感应加热
          淬火          		  渗碳
           淬火
          		  56~62HRC
          		  58~62HRC
          LCL55 C5
          LCL57 C7



          怡合达不保证滚珠丝杠组装后的噪音值。
          丝杠端部存在工艺孔。

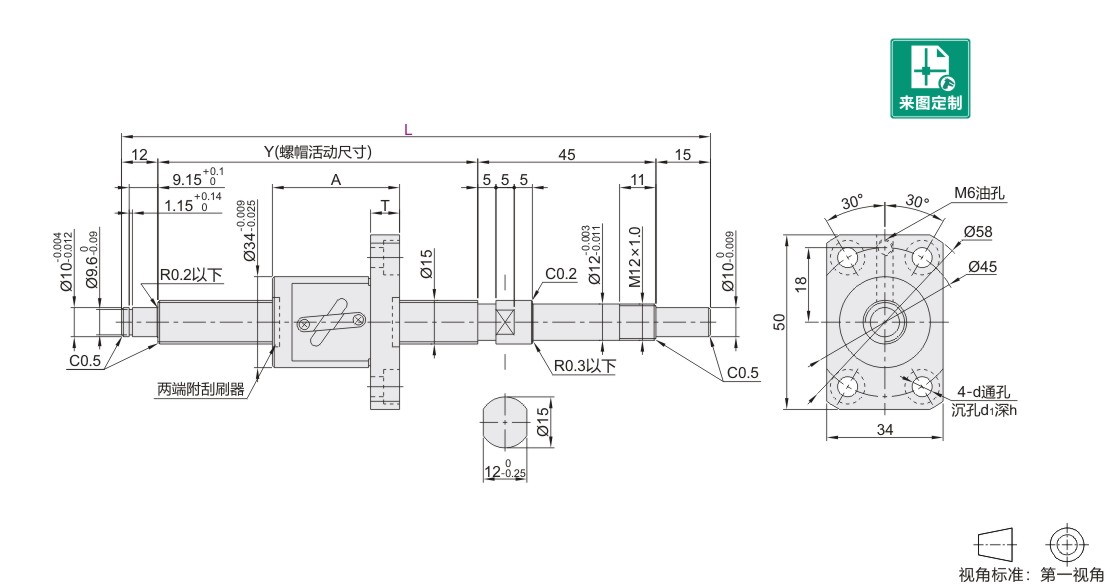

          参数图



          选型表

          型号
          		 最小单位1
          L
          		 Y
          		 A
          		 T
          		 d
          		 d1
          		 h
          		 滚珠
          直径
          		 丝杠
          底径
          		 螺纹
          旋向
          		 螺母
          环圈数
          		 轴向
          间隙
          		 预压扭矩
          N・cm
          		 基本额定负载
          代码 丝杠轴径 导程 C(动)kN Co(静)kN
          LCL53 15  5 150~600 L-72 44 10 5.5 9.5 5.4 3.175 12.5 右旋 2.5圈1列 0(预压件) 1.5~6.0 4.34 6.25
          LCL55 15  5 150~1100 44 10 5.5 9.5 5.4 2.5圈1列 0.005以下 2.0以下 6.9 12.5
          10 200~1100 52 12 6 6 1.5圈1列 3.0以下 4.4 7.9
          20 62
          LCL57 15  5 150~1100 44 10 5.5 9.5 5.4 2.5圈1列 0.030以下 — 6.9 12.5
          10 200~1100 52 12 6 6 1.5圈1列 4.4 7.9
          20 62



          可选加工详见P1499。


          研磨滚珠丝杠与丝杠支座组件的推荐组合

          代码 丝杠轴径 导程 支座形状 推荐丝杠固定座(页码) 推荐丝杠支撑座(页码)
          LCL53
          LCL55
          LCL57          		 15  5  10  20 圆法兰 LEB01-12(请在怡合达网站搜索查看) LEB11-12(请在怡合达网站搜索查看)
          方形 LEB41-12( 请在怡合达网站搜索查看) LEB31-12(请在怡合达网站搜索查看)



          研磨滚珠丝杠与螺帽支架组合（螺帽支架请在怡合达网站搜索查看)

          型号
          		 螺帽支架
          代码 丝杠轴径 导程 代码 规格
          LCL53
          LCL55
          LCL57          		 15  5  LFF11 1505B
          10  LFF12
          LFF16          		 1510B
          20  1520B
