        压轧滚珠丝杠 标准螺帽型 轻载静音型 轴径15 导程5/10/16/20  精度C7

        条件筛选：

        轴径 15
        螺帽形状 标准型
        负载类型 轻载静音型
        导程 5/10/16/20
        旋向 右旋
        种类筛选 滚珠丝杠

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          未生成型号，还有 9 项未选择

          代码

          参数选型

          产地

          加工工艺

          精度等级

          产品选型

          丝杠轴径

          导程

          L

          150~1200
          /1

          F

          15~30
          /1

          P

          6~10
          /1

          技术图档

          3D预览

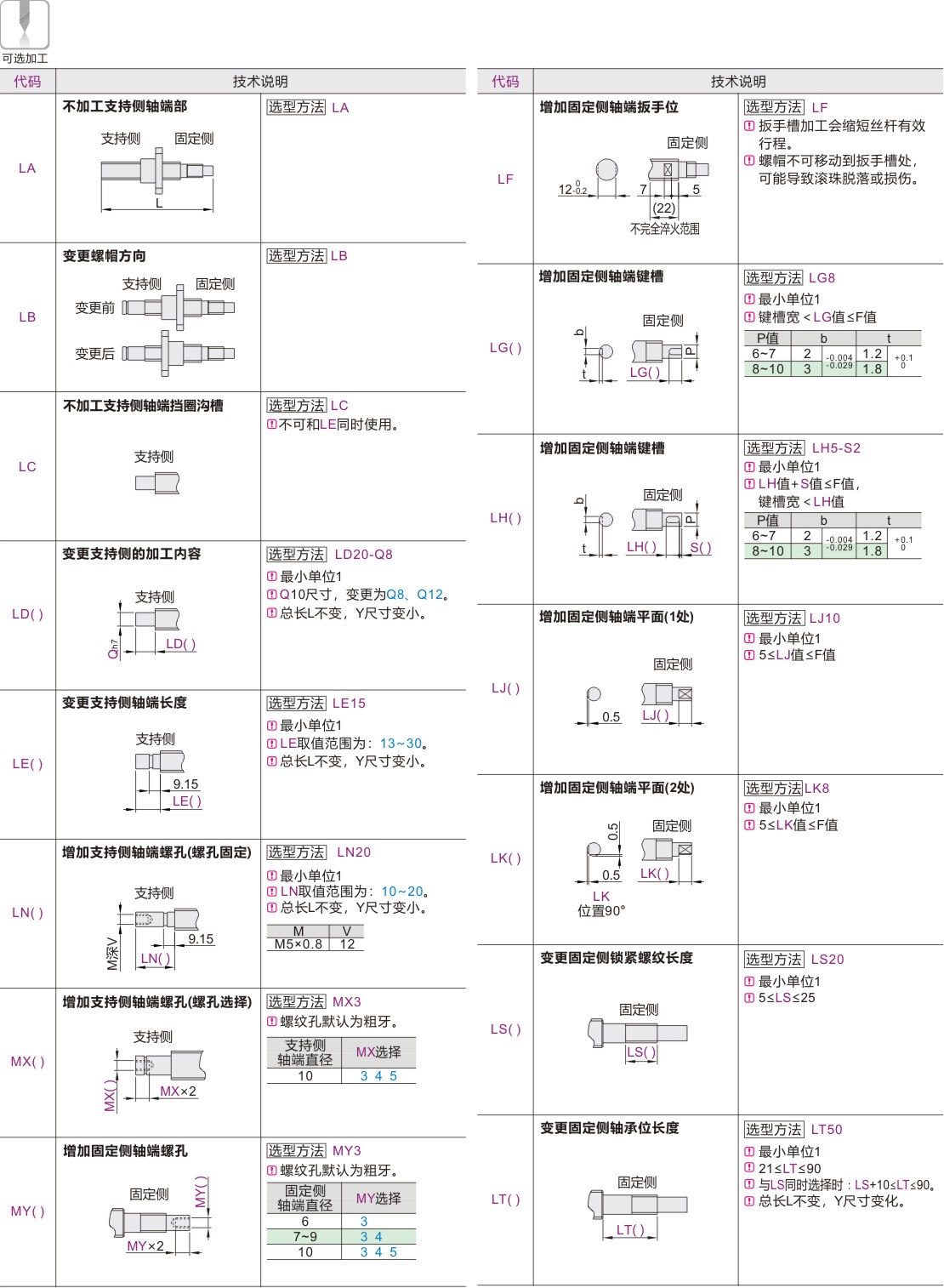

          可选加工参数

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码 类型 产地 精度
          等级          		 材质 热处理  硬度
           丝杠  螺帽  丝杠  螺帽  丝杠  螺帽
          LCP07 压轧 台湾 C7  S55C
          		 SCM415H 高频  渗碳
           淬火
          		  56~62HRC
          		  58~62HRC
          LCP08 国产
          LCP09 研磨 台湾 C5



          怡合达不保证滚珠丝杠组装后的噪音值。
          丝杠端部存在工艺孔。


          参数图



          选型表

          型号
          		 最小单位1
          		 Y
          		 A
          		 滚珠
          直径
          		 丝杠
          底径
          		 螺纹
          旋向
          		 螺母
          环圈数
          		 轴向
          间隙
          		 基本额定负载
          代码 丝杠轴径 导程 L F P C(动)kN Co(静)kN
          LCP07
          LCP08
          LCP09          		 15 5 150~1200 15~30 6~10 L-(52+F) 31 2.778 12.894 右旋 3.8圈1列 0.1以下 3.6 7.4
          10 200~1200 42 2.8圈1列
          16 43 1.8圈1列 3.0 7.1
          20 50 4.1 9.3



          压轧滚珠丝杠与丝杠支座组件的推荐组合(请在怡合达网站搜索查看)

          代码 丝杠轴径 丝杠导程 支座形状 推荐丝杠固定座 推荐丝杠支撑座
          LCP07
          LCP08
          LCP09          		 15    5   10
           16  20          		 圆法兰 LEB01-12(请在怡合达网站搜索查看) LEB11-12(请在怡合达网站搜索查看)
          方形 LEB41-12(请在怡合达网站搜索查看) LEB31-12(请在怡合达网站搜索查看)



          压轧滚珠丝杠与螺帽支架组合（螺帽支架请在怡合达网站搜索查看）

          型号
          		 螺帽支架
          代码 丝杠轴径 导程 代码 规格
          LCP07
          LCP08
          LCP09          		 15   5  LFF01
          LFF02
          LFF06          		    1605
          10
          16
          20  1610
