图片仅供参考，请以已选的规格为准
压轧滚珠丝杠 标准螺帽型 轻载静音型 轴径20 导程5/10/20 精度C7
条件筛选：
种类筛选 滚珠丝杠
轴径 20
螺帽形状 标准型
负载类型 轻载静音型
导程 5/10/20
旋向 右旋
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
常规选型
图纸选型
型号筛选
未生成型号，还有 9 项未选择
代码
参数选型
产地
加工工艺
精度等级
产品选型
丝杠轴径
导程
L
200~2000
/1
F
20~36
/1
P
8~12
/1
技术图档
3D预览
可选加工参数
产品简介
产品问答
材质图
参数图
材质图
| 代码 | 类型 | 产地 | 精度 等级 |
材质 | 热处理 | 硬度 | |||
| 丝杠 | 螺帽 | 丝杠 | 螺帽 | 丝杠 | 螺帽 | ||||
| LCS07 | 压轧 | 台湾 | C7 | S55C | SCM415H | 高频加热 | 渗碳淬火 | 56~62HRC | 58~62HRC |
| LCS08 | 国产 | 高频 | |||||||
| LCS09 | 研磨 | 台湾 | C5 | 感应加热 | |||||
怡合达不保证滚珠丝杠组装后的噪音值。 丝杠端部存在工艺孔。

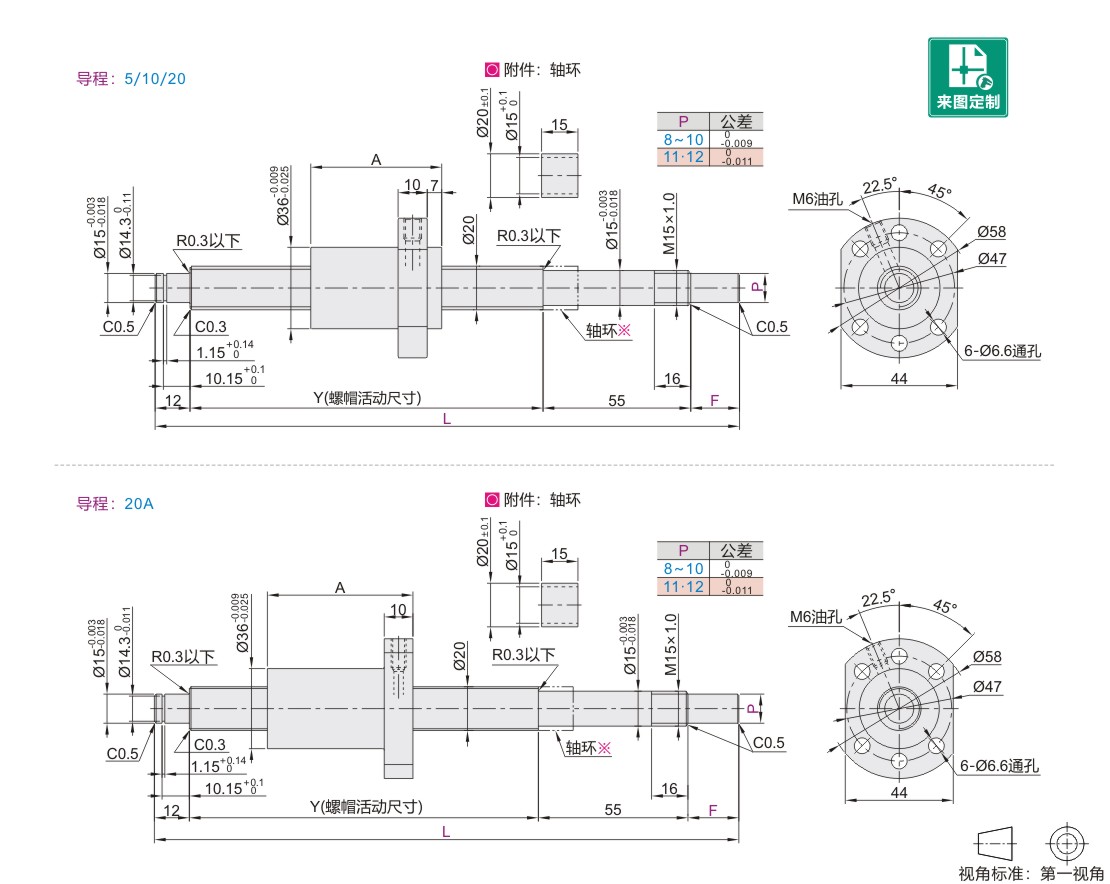

参数图
选型表
| 型号 |
最小单位1 |
Y |
A |
滚珠 直径 |
螺纹 旋向 |
螺母 环圈数 |
循环器 材质 |
基本额定负载(kN) |
|||||
| 代码 | 丝杠轴径 | 导程 | L | F | P | C(动) | Co(静) | ||||||
| LCS07 LCS08 LCS09 |
20 | 5 | 200 ~2000 | 20~36 | 8~ 12 | L-(67+F) | 33 | 3.175 | 右旋 | 3.8圈1列 | 塑料 | 4.3 | 10.3 |
| 10 | 52 | 7.4 | 15.9 | ||||||||||
| 20 | 1.8圈1列 | 4.3 | 10.3 | ||||||||||
| 20A* | 55 | 4圈1列 | 金属 | 16.3 | 24.1 | ||||||||
带*导程仅适用于LCS07。
压轧滚珠丝杠与丝杠支座组件的推荐组合
| 代码 | 丝径杠轴 | 导程 | 支座形状 | 推荐固定座 | 推荐支撑座 |
| LCS07 LCS08 LCS09 |
20 | 5 10 20 20A* | 圆法兰 | LEB01-15（怡合达网站搜索查看） |
LEB11-15（怡合达网站搜索查看） |
| 方形 | LEB41-15（怡合达网站搜索查看） | LEB31-15（怡合达网站搜索查看） |
带*导程仅适用于LCS07。
压轧滚珠丝杠与螺帽支架组合（螺帽支架请在怡合达网站搜索查看）
| 型号 |
螺帽支架 |
|||
| 代码 | 丝杠轴径 | 导程 | 代码 | 规格 |
| LCS07 LCS08 LCS09 |
20 | 5 | LFF01 LFF02 LFF06 |
2005 |
| 10 | 2010 | |||
| 20 | ||||
| 20A | LFF11 LFF12 LFF16 |
|||
-
