图片仅供参考，请以已选的规格为准
研磨滚珠丝杠 标准螺帽型 轴径20 导程5/10/20 精度C5 台湾
条件筛选：
轴径 20
产地 台湾
螺帽形状 标准型
加工工艺 研磨
导程 5/10/20
精度等级 C5
旋向 右旋
种类筛选 滚珠丝杠
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
常规选型
图纸选型
型号筛选
可选加工（可选）
未生成型号，还有 3 项未选择
重置
代码
产品选型
丝杠轴径
导程
L
200~2000
/1
技术图档
3D预览
可选加工参数
产品简介
产品问答
材质图
参数图
材质图
| 代码 | 类型 | 精度 | 材质 | 热处理 | 硬度 | |||
| 等级 | 丝杠 | 螺帽 | 丝杠 | 螺帽 | 丝杠 | 螺帽 | ||
| LCS31 | 标准螺帽型 | C5 | S55C | SCM415H | 高频 | 渗碳 淬火 |
56~62HRC | 56~62HRC |
怡合达不保证滚珠丝杠组装后的噪音值。 丝杠端部存在工艺孔。

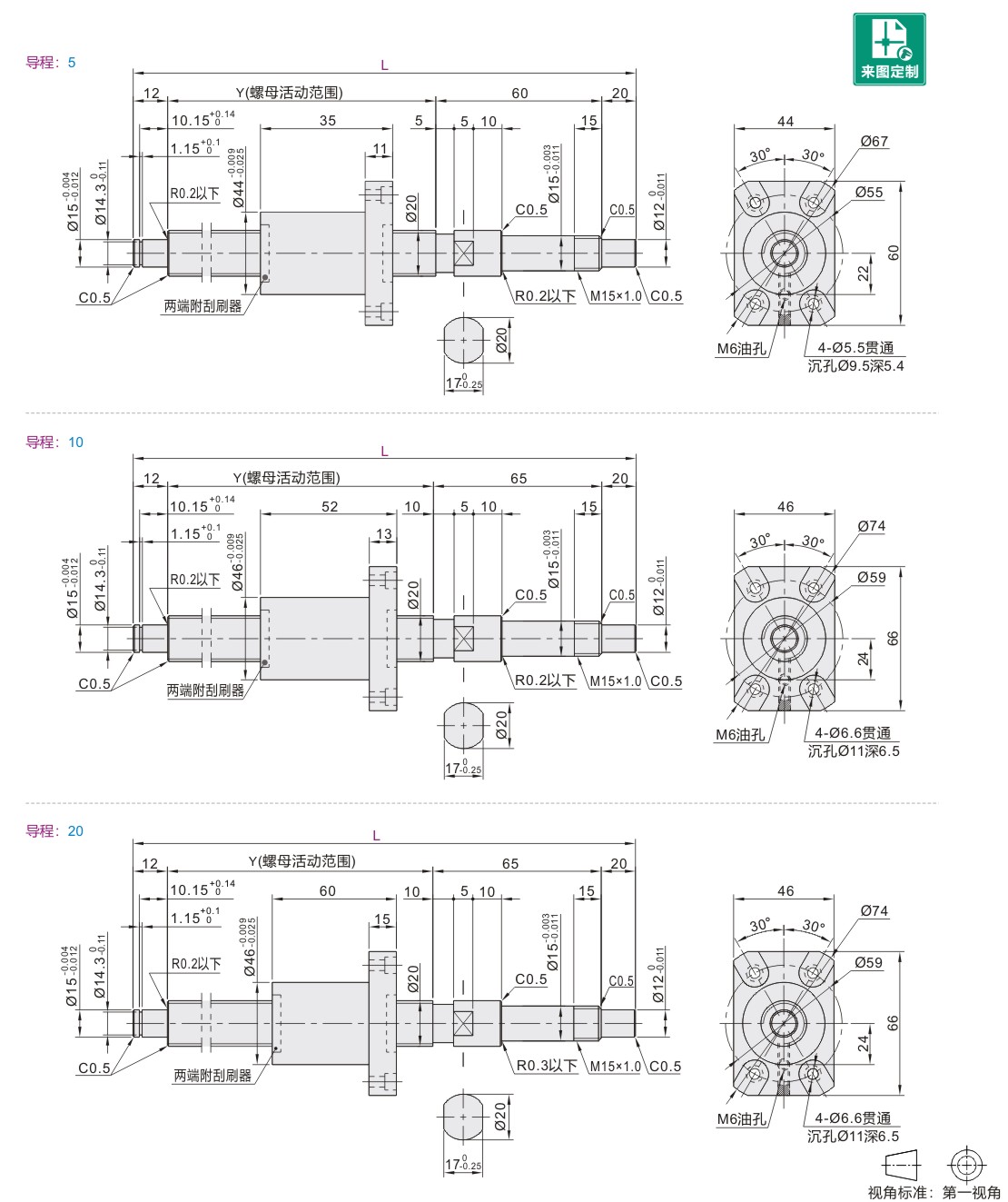

参数图
选型表
| 型号 |
L | 精度 等级 |
螺母 |
螺纹 旋向 |
轴方向 间隙 |
Y |
额定荷重(Kgf) |
|||
| 代码 | 丝杠轴径 | 导程 | 最小单位1 | C(动) | Co(静) | |||||
| LCS31 | 20 | 5 | 200~ 2000 | C5 | 3.8 | 右旋 | C5T (0 .005mm以下) |
L-92 | 1000 | 2240 |
| 10 | L-97 | 1530 | 3280 | |||||||
| 20 | 1.8 | 1040 | 2170 | |||||||
研磨滚珠丝杠与丝杠支座组件的推荐组合
| 代码 | 丝杠轴径 | 导程 | 支座形状 | 推荐丝杠固定座 | 推荐丝杠支撑座 |
| LCS31 | 20 | 5 10 20 | 圆法兰 | LEB01-15(请在怡合达网站搜索查看) | LEB11-15(请在怡合达网站搜索查看) |
| 方形 | LEB41-15(请在怡合达网站搜索查看) | LEB31-15(请在怡合达网站搜索查看) |
研磨滚珠丝杠与螺帽支架组合（螺帽支架请在怡合达网站搜索查看）
| 型号 |
螺帽支架 |
|||
| 代码 | 丝杠轴径 | 导程 | 代码 | 规格 |
| LCS31 | 20 | 5 | LFF11 LFF12 LFF16 |
— |
| 10 | 2010B | |||
| 20 | ||||
-
