压轧滚珠丝杠 标准螺帽型 轻载静音型 轴径25 导程5/10/25 精度C7
条件筛选：
种类筛选 滚珠丝杠
轴径 25
螺帽形状 标准型
负载类型 轻载静音型
导程 5/10/25
旋向 右旋
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
常规选型
图纸选型
型号筛选
未生成型号，还有 9 项未选择
代码
参数选型
产地
加工工艺
精度等级
产品选型
丝杠轴径
导程
L
200~2000
/1
F
27~45
/1
P
10~15
/1
技术图档
3D预览

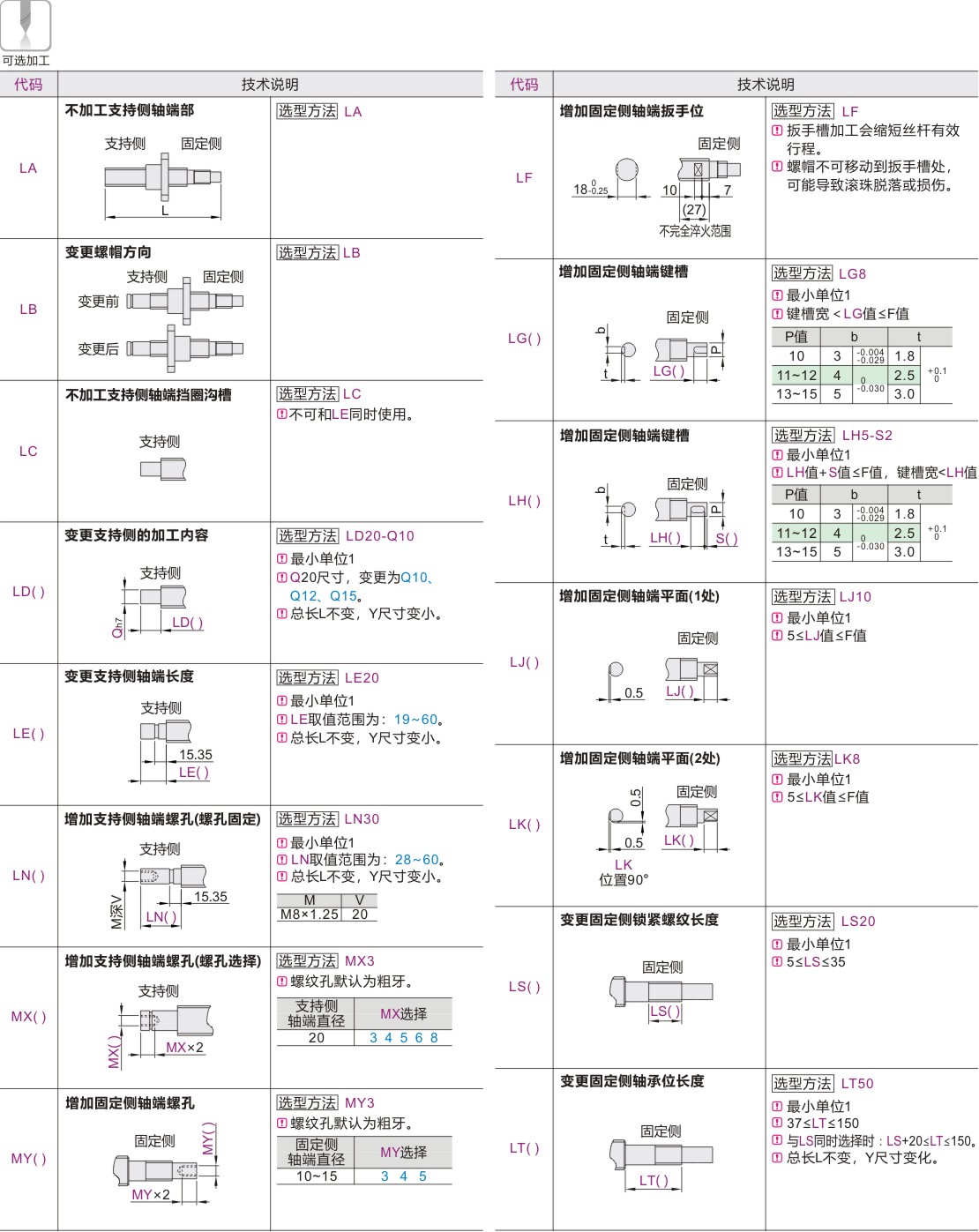

可选加工参数
产品简介
产品问答
材质图
参数图
材质图
| 代码 | 类型 | 产地 | 精度 等级 |
材质 | 热处理 | 硬度 | |||
| 丝杠 | 螺帽 | 丝杠 | 螺帽 | 丝杠 | 螺帽 | ||||
| LCV07 | 压轧 | 台湾 | C7 | S55C |
SCM415H | 高频加热 | 渗碳 淬火 |
56~62HRC |
58~62HRC |
| LCV08 | 国产 | 高频 | |||||||
| LCV09 | 研磨 | 台湾 | C5 | 感应加热 | |||||
怡合达不保证滚珠丝杠组装后的噪音值。 丝杠端部存在工艺孔。

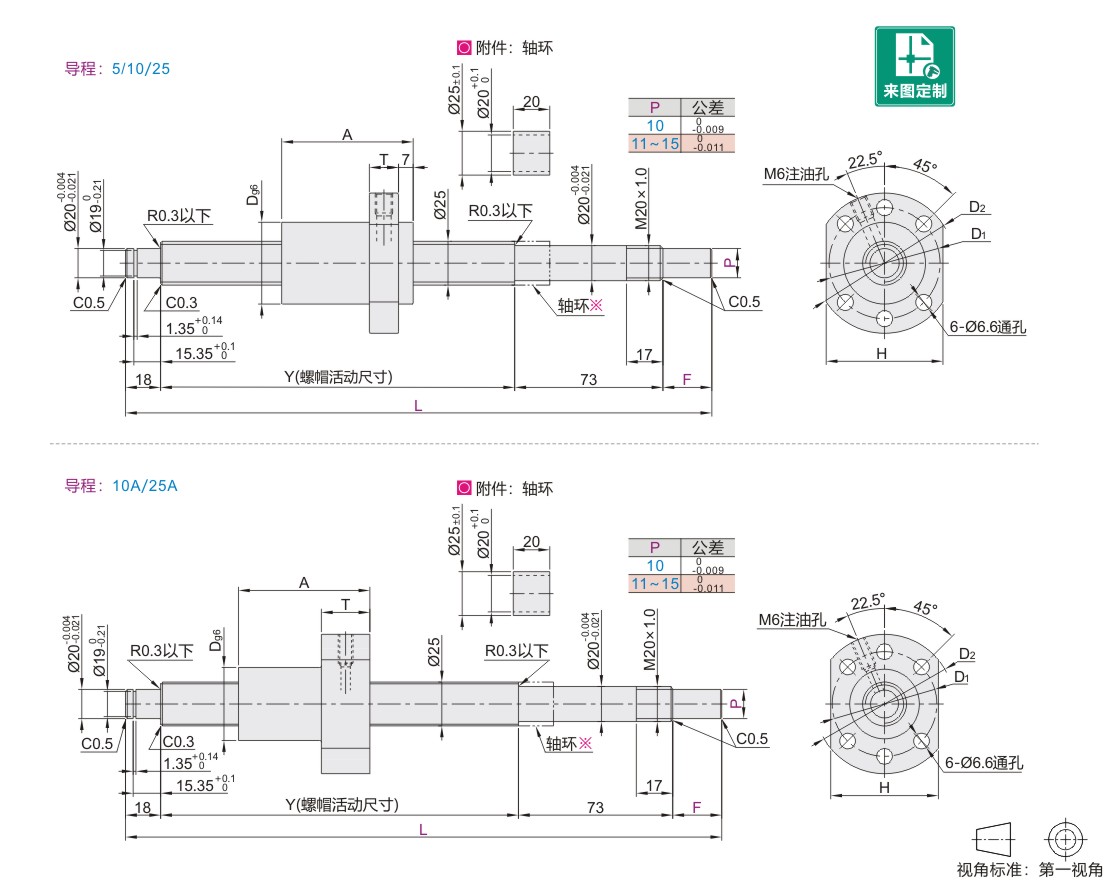

参数图
选型表
| 型号 |
最小单位1 |
Y |
D |
A |
T |
D1 |
D2 |
H |
滚珠 直径 |
螺纹 旋向 |
螺母 环圈数 |
循环器 材质 |
基本额定负载(kN) |
|||||
| 代码 | 丝杠轴径 | 导程 | L | F | P | C(动) | Co(静) | |||||||||||
| LCV07 LCV08 LCV09 |
25 | 5 | 200~2000 | 27~45 | 10~15 | L-(91+F) | 40 | 33 | 10 | 51 | 62 | 48 | 3.175 | 右旋 | 3.8圈1列 | 塑料 | 4.6 | 13.1 |
| 10 | 300~2000 |
52 | 12 | 16.1 | 45.4 | |||||||||||||
| 10A* | 64 | 3.5 | 4圈1列 | 金属 | 20.2 | 32.1 | ||||||||||||
| 25 | 60 | 3.175 | 1.8圈1列 | 塑料 | 6.5 | 15.9 | ||||||||||||
| 25A* | 47 | 67 | 12 | 60 | 74 | 56 | 3.969 | 4圈1列 | 金属 | 24.3 | 37.7 | |||||||
带*导程仅适用于LCV07。
压轧滚珠丝杠与丝杠支座组件的推荐组合
| 代码 | 丝径杠轴 | 丝杠导程 | 支座形状 | 推荐丝杠 固定座 |
推荐丝杠 支撑座 |
| LCV07 LCV08 LCV09 |
25 | 5 10 10A* 25 25A* | 圆法兰 | LEB01-20 | LEB11-20 |
| 方形 | LEB41-20 | LEB31-20 | |||
带*导程仅适用于LCV07。
压轧滚珠丝杠与螺帽支架组合
| 型号 |
螺帽支架 |
|||
| 代码 | 丝杠轴径 | 导程 | 代码 | 规格 |
| LCV07 LCV08 LCV09 |
25 | 5 | LFF01 LFF02 LFF06 |
2505 |
| 10 | 2510 | |||
| 10A | ||||
| 25 | — | — | ||
| 25A | ||||
-
