        压轧滚珠丝杠 标准螺帽型 重载高速型 轴径32 导程5/10/32 精度C7

        条件筛选：

        轴径 32
        螺帽形状 标准型
        负载类型 重载高速型
        种类筛选 滚珠丝杠

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          未生成型号，还有 11 项未选择

          代码

          参数选型

          产地

          加工工艺

          导程

          旋向

          精度等级

          产品选型

          丝杠轴径

          导程

          L

          300~1500
          /1

          F

          33~60
          /1

          P

          11~20
          /1

          技术图档

          3D预览

          可选加工参数

          产品简介

          产品问答

          材质图

          参数图

          材质图
                代码 类型 产地 螺纹
          旋向          		 精度
          等级          		 材质
          		 热处理
          		 硬度
          丝杠 螺帽 丝杠 螺帽 丝杠 螺帽
             LCY02 压轧 台湾 右旋 C7 S55C SCM415H 高频 渗碳
          淬火          		 56～62HRC 58～62HRC
             LCY03 国产 右旋
             LCY04 左旋
             LCY05 研磨 台湾 右旋 C5

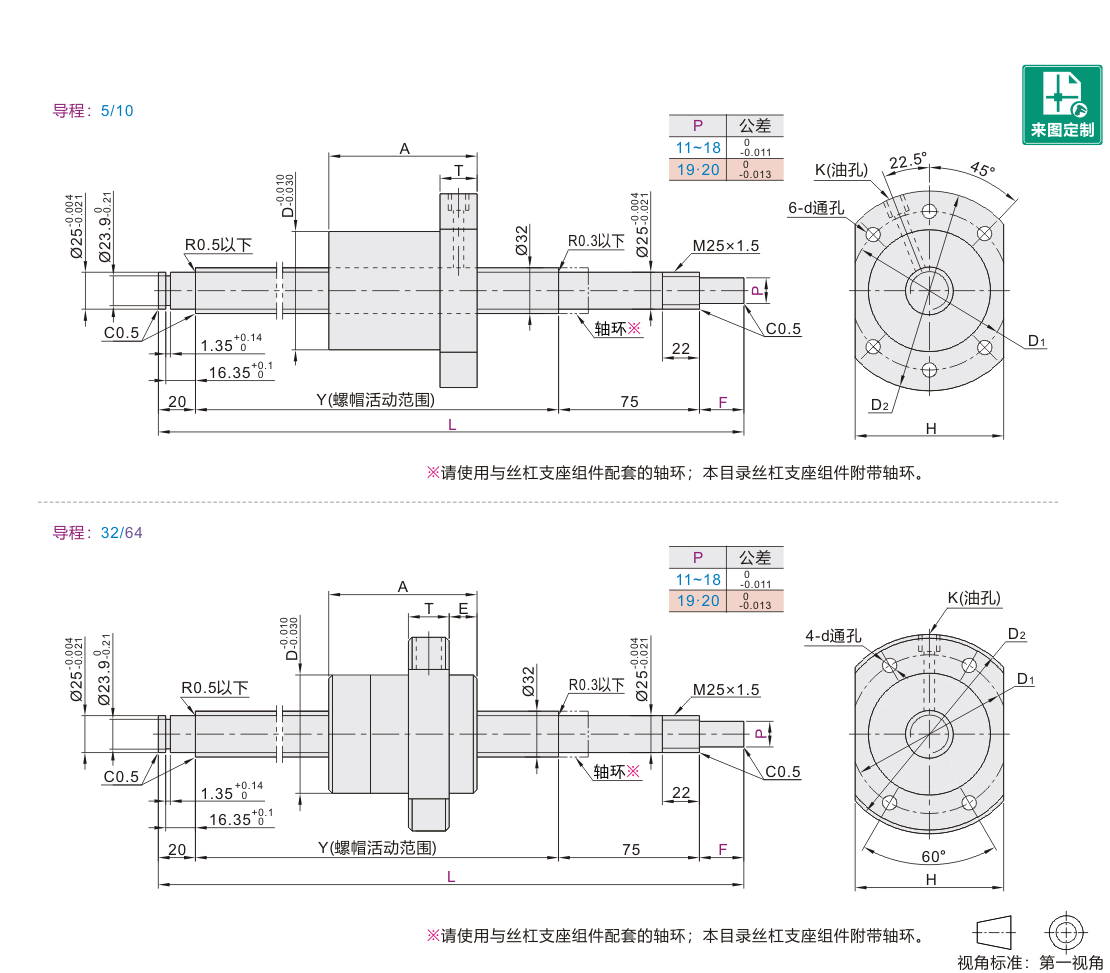

          参数图



          选型表

          型号 最小单位1 滚珠
          直径          		 螺母
          环圈数          		 Y D A T D1 D2 H d E K 基本额定负载
          (KN)
          代码 丝杠
          轴径          		 导程 L F P C(动) Co(静)
          右旋
          LCY02
          LCY03
          LCY05
          左旋
          LCY04          		 32 (5) 300~1500 33~60 11~20 3.175 4 L-(95+F) 50 52 12 65 80 62 9 — M6 18.83 62.16
          (10) 6.35 85 47.08 119.6
          32 4.762 1.8×2 58 78 74 92 60 17 28.2 80.48
          64* 0.8×2 71 13.47 35.02



          带*导程仅适用于LCY03。            LCY04左旋仅适合于带()导程。



          压轧滚珠丝杠与丝杠支座组件的推荐组合(丝杠固定座/支撑座请在怡合达网站搜索查看)

          代码 丝杠轴径 导程 支座形状 推荐丝杠固定座 推荐丝杠支撑座
          右旋
          LCY02
          LCY03
          LCY05
          左旋
          LCY04          		 32 (5)
          (10)
          32
          64*          		 圆法兰 LEB01-25 LEB11-25
          方形 LEB41-25 LEB31-25



          带*导程仅适用于LCY03。            LCY04左旋仅适合于带()导程。



           压轧滚珠丝杠与螺帽支架组合(螺帽支架请在怡合达网站搜索查看)

          型号
          		 螺帽支架
          代码 丝杠轴径 导程 代码 规格
          右旋
          LCY02
          LCY03
          LCY05
          左旋
          LCY04          		 32 5
          10          		 LFF01
          LFF02
          LFF06          		 3210
          32
          64          		 3232
