        方形丝杠支座组件 固定侧 角接触轴承型 低肩型 压盖内藏型 标准型

        条件筛选：

        性价比 标准型
        种类筛选 丝杠支座组件
        类型 低肩压盖内藏型
        销售方式 单件
        材质 S45C+SUJ2
        产品名称 方形丝杠支座组件
        轴承类型 角接触轴承 5级
        固定方向 垂直
        支撑位置 固定侧

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码 类型 材质 表面处理
          ①③④⑤ ④ ①③⑤
          LEB23 固定侧
          		 角接触轴承型
          		 S45C SUJ2 发黑
          LED23 无电解镀镍
          LEG23 镀黑铬



          ①②③⑥已组装好 ，请勿拆解 ，否则将影响精度。

          使用经预压调整后的JIS 5级的角接触球轴承 、最适用
              于高精度 、高速旋转用途。

          压盖内藏型支座 ，在高频振动情况下 ，轴承盖有松动风险，
              轴承盖螺纹处涂螺纹胶拧紧即可。



          构成零件

          编号 零件名称 数量
          ① 轴承固定座 1
          ② 角接触轴承5级 1对
          ③ 轴承盖 1
          ④ 轴环 2
          ⑤ 支座用螺母（带紧定螺钉） 1
          ⑥ 油封 2

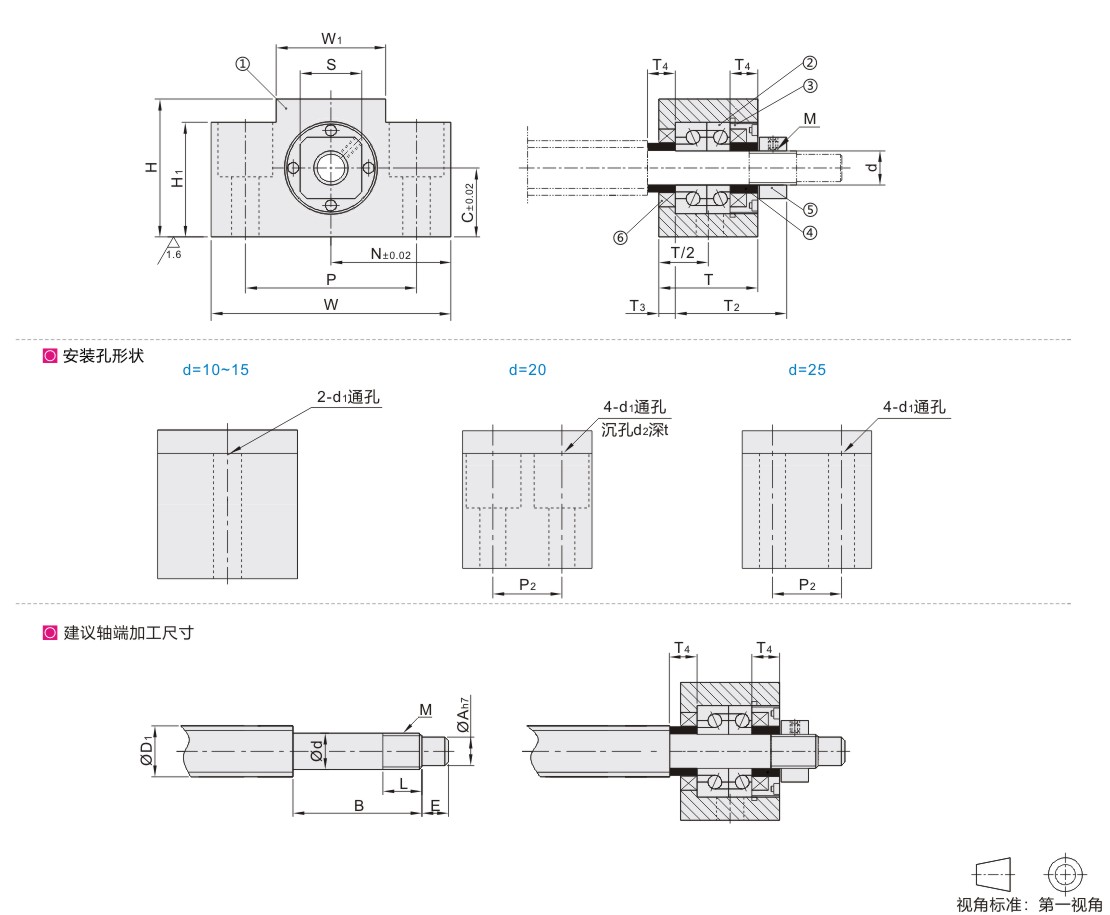

          参数图



          选型表

          型号 Ød T T2 T3 W H C N W1 H 1 P P2 Ød1 Ød2 t

          S

          		 建议轴端加工尺寸
          代码 规格 搭配丝杠轴径 轴端部外径
          		 轴端部加工尺寸 公称螺纹 间隔环长度
          ØD1 Ød
          		 ØA B E M L T4
          发黑
          LEB23
          无电解镀镍
          LED23
          镀黑铬
          LEG23          		 1022  10  27  29.5  6  70  40  22  35  36  21  52    9  — — 16  12/ 14/ 15 3   -0.005
            -0.012          		 8  36  15  M10×P1 .0 11  5.5
          10  43  25  24
          1223  12  41  23  22  19  14/ 15/ 16 12   -0.005
            -0.012          		 10  M12×P1 .0
          12  43  25  24
          1526  15  29  32  5  80  45  26  40  41  21  60  11  22  18/20 15  -0.005
           -0.014          		 12  47  20  M15×P1 .0 18  6
          1528  47  28  23
          15  49  30  25
          20  20  48  50  10  95  58  47.5  56  45  75  22  17  15  30  25/28/30 20   -0.005
            -0.014          		 17  62  25  M20×P1 .0 17  11
          25  25  58  60  14  105  68  35  52.5  66  25  85  30  — — 35  30/32/36 25   -0.005
            -0.014          		 22  75  18  M25×P1 .5 22  15
