        方形丝杠支座组件 支撑侧 低肩型 精密型 标准型

        条件筛选：

        性价比 标准型
        种类筛选 丝杠支座组件
        类型 低肩型
        销售方式 单件
        材质 S45C
        产品名称 方形丝杠支座组件
        轴承类型 径向轴承 6级
        精度等级 精密型
        固定方向 垂直
        支撑位置 支撑侧

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码 类型 材质 表面处理
          ① ①
          LEB31 精密性 支撑型 S45C 发黑
          LED31 无电解镀镍
          LEG31 镀黑铬



          轴承已经封入适量锂皂基抗极压润滑脂。

          轴承为双铁盖。

          使用JIS 6级的径向轴承 、最适用于高精度、
              高速旋转用途。



           构成零件

          编号 零件名称 数量
          ① 轴承座本体 1
          ② 径向轴承6级 1
          ③ C型挡圈 1

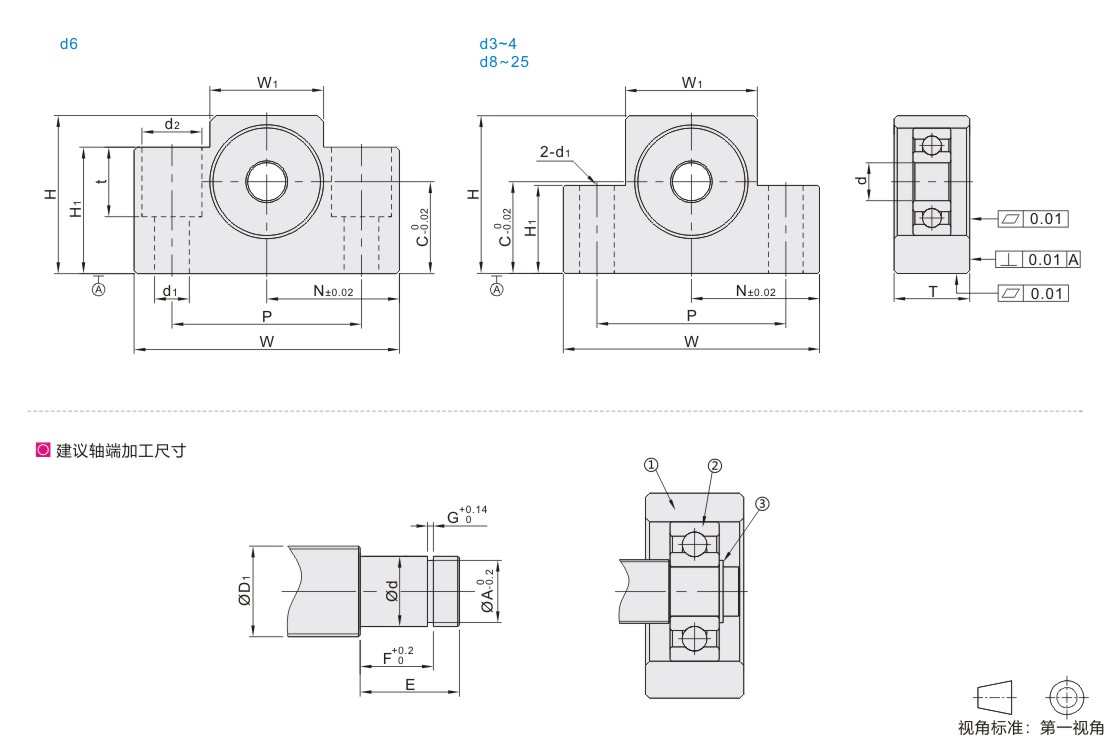

          参数图



          选型表

          型号
          		 Ød
          		 T
          		 W
          		 H
          		 C
          		 W1
          		 H1
          		 P
          		 Ød1 Ød2
          		 t
          		 N
          		 建议轴端加工尺寸
          		 使用C型挡圈
          代码 规格 搭配丝杠轴径 轴端部外径 挡圈沟槽尺寸 LEB31 LED31/LEG31
          ØD1 Ød ØA E F G
          发黑
          LEB31

          无电解镀镍
          LED31

          镀黑铬
          LEG31          		 4* 3  10  34  19  10  18  7  26  4.5 — — 17  4
          3
          		  -0.002
          -0.010          		 2.7  7  4.35  0  TBP01-3 TBP03-3
          5* 4  36  21  11  20  8  28  18  5  4  -0.002
           -0.010          		 3.7  8  5.35  .5  TBP01-4 TBP03-4
          6  6  12  42  25  13  18  20  30  5.5 9.5  11  21  8  6 -0.005
          -0.012          		 5.7  9  6.8  0.8  TBP01-6 TBP03-6
          8  14  52  32  17  25  26  38  6.6 11  12  26  10
          1022  8  20  70  40  22  36  21  52  9 — — 35  12/ 14/ 15 8  -0.005
           -0.012          		 7.6  10  7.9  0.9  TBP01-8 TBP03-8
          10  43  25  24
          1223  10  41  23  22  14/ 15/ 16 10  -0.005
           -0.012          		 9.6  11  9.15  TBP01-10 TBP03-10
          12  43  25  24
          1528  15  80  48  28  41  23  60  11 40  18/20 15  -0.005
           -0.014          		 14.3  13  10.15  1.15  TBP01-15 TBP03-15
          15  49  30    9
          20B 20  26  95  58  56  30  75  11 47.5  25/28/30 20  -0.005
           -0.014          		 19  19  15.35  1.35 TBP01-20 TBP03-20
          25  25  30  105  68  35  66  25  85  52.5  32/36 25  -0.005
          -0.014          		 23.9  20  16.35  TBP01-25 TBP03-25



           带 * 规格无镀镍 、镀铬产品。
