        30度梯形丝杠 一端二阶型 左旋 右旋 标准型  发黑处理

        条件筛选：

        类型 一端二阶型
        丝杠中部公差 无
        端面加工特征 无
        种类筛选 30度梯形丝杠

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          未生成型号，还有 12 项未选择

          代码

          参数选型

          台阶位置

          材质

          螺纹旋向

          表面处理

          配合形式

          产品选型

          D

          L

          70~1200
          /0.5

          T

          3~320
          /0.5

          S

          3~320
          /0.5

          Q

          E

          3.5~38.5
          /0.5

          技术图档

          3D预览

          可选加工参数

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码 类型 螺纹旋向
          		 配合形式 材质 表面处理
          国标 相当
          LHP02 一端二阶
          标准型          		 左旋 标准型 45  S45C 发黑
          LHP06 Y1Cr18Ni9 SUS303 —
          LHP07 通配型 45  S45C 发黑
          LHP12 右旋 标准型
          LHP16 Y1Cr18Ni9 SUS303 —
          LHP17 通配型 45  S45C 发黑



          通配型梯形丝杠和螺帽配合会有较大间隙，如需紧配请选择标准型。

          丝杠端部存在工艺孔。

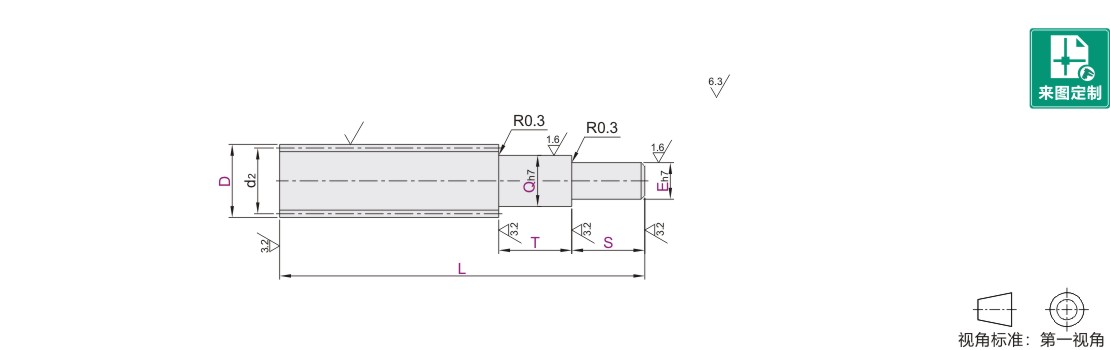

          参数图



          选型表

          型号 最小单位0.5 Q
          选择          		 最小单位0.5 螺距 有效直径 螺纹牙根直径 螺纹升角
          代码 D L T S E P d2 (min)
          左旋
          LHP02
          LHP06
          LHP07

          右旋
          LHP12
          LHP16
          LHP17          		 12 70~1000 3≤T≤Q×8
          Q≤9时T,S为
          Q的6倍以下。          		 3≤S≤E×8
          Q≤9时T,S为
          Q的6倍以下。          		  7  8  9 Q/2≤E≤Q-1.5 2 11 9.2 3°19´
          14  7  8  9  10 3 12.5 10.1 4°22´
          16      8  9  10  12 14.5 12.1 3°46´
          18 80~1200 4 16 13.1 4°33´
          20 120~1200          9  10  12  14  15 18 15.1 4°03´
          22 5 19.5 16.1 4°40´
          25              10  12  14  15  16  17 22.5 19 4°03´
          28                    12  14  15  16  17  20 25.5 22 3°34´
          32                    12  14  15  16  17  20  25 6 29 24.5 3°46´
          36 150~1200                                       16  17  20  25 33 28.5 3°19´
          40                                             17  20  25  30 37 32.5 2°57´
          (50) 200~1200                                                         25  30  35  40 8 46 40.4 3°10´



          ( )内的规格不适用LHP07/17通配型。
