      图片仅供参考，请以已选的规格为准

        微型滑动丝杠(组件)  一端台阶型 两端台阶型

        条件筛选：

        材质 SUS304
        表面处理 无
        端面加工特征 无
        螺纹旋向 右旋
        种类筛选 微型滑动丝杠（组件）

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          未生成型号，还有 10 项未选择

          代码

          参数选型

          台阶位置

          类型

          产品选型

          D

          导程

          L

          30~550
          /1

          S

          2~45
          /1

          F

          2~45
          /1

          Q

          V

          技术图档

          3D预览

          可选加工参数

          产品简介

          材质图

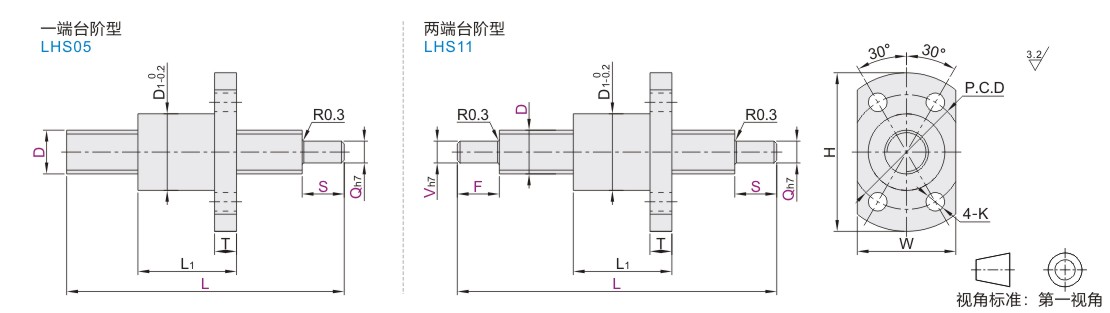

          参数图

          材质图
          代码 销售方式 类型 螺纹旋向 材质
          丝杠 螺帽
          LHS05 组件
          （丝杠+螺帽）          		 一端台阶型 右旋 SUS304 特殊树脂
          LHS11 两端台阶型





          参数图



          LHS05

          型号
          		 最小单位1
          		 Q
          		 头数
          		 螺帽尺寸 容许轴向负载
          N(参考)
          		 容许转速
          rpm(参考)
          		 紧固扭矩
          N·mm
          代码 D 导程 L S D1 L1 H T W K P.C.D
          组件
          (丝杠+螺帽)
          LHS05          		 4 1 30~150 2≤S≤Q×3 2.5 1 10 11.5 23 3.5 15 2.9 15 50 2500 180
          2 2 60
          6 1 30~250 3  4 1 12 14.5 26 3.5 17 3.4 18 120 2000 400
          2 60
          9 4 90
          18 110
          8 1 40~250 4  5 1 14 18 29 4 18 3.4 21 200 2000 400
          2 290
          12 40~350 2≤S≤Q×4* 4 210
          24 6 210
          10 2 50~250 2≤S≤Q×5 5  6  7 1 16 22 33 5 22 4.5 24 460 1500 500
          15 50~500 4 410
          30 6 440
          12 2 50~250 6  7  8  9 1 18 25 35 5 22 4.5 26 660 1000 500
          12 50~550 6 710
          18 750
          36 540



          * Q=4时，S为Q的3倍以下。                                                                紧固扭矩是指螺帽上固定孔的螺栓所适用的最大扭矩。



          LHS11

          型号
          		 最小单位1
          		 V·Q
          		 头数
          		 螺帽尺寸
          		 容许轴向负载
          N(参考)
          		 容许转速
          rpm(参考)
          		 紧固扭矩
          N·mm
          代码 D 导程 L F·S D1 L1 H T W K P.C.D
          组件
          (丝杠+螺帽)
          LHS11          		 4 1 30~150 2≤F≤V×3
          2≤S≤Q×3          		 2.5 1 10 11.5 23 3.5 15 2.9 15 50 2500 180
          2 2 60
          6 1 30~250 3  4 1 12 14.5 26 3.5 17 3.4 18 120 2000 400
          2 60
          9 4 90
          18 110
          8 1 40~250 4  5 1 14 18 29 4 18 3.4 21 200 2000 400
          2 290
          12 40~350 2≤F≤V×4*
          2≤S≤Q×4          		 4 210
          24 6 210
          10 2 50~250 2≤F≤V×5
          2≤S≤Q×5          		 5  6  7 1 16 22 33 5 22 4.5 24 460 1500 500
          15 50~500 4 410
          30 6 440
          12 2 50~250 6  7  8  9 1 18 25 35 5 22 4.5 26 660 1000 500
          12 50~550 6 710
          18 750
          36 540



          *V·Q=4时，F·S为V·Q的3倍以下。                                                 紧固扭矩是指螺帽上固定孔的螺栓所适用的最大扭矩。
