        30度梯形丝杠 两端二阶型 一端左旋一端右旋 中部公差h7 标准型 发黑处理

        条件筛选：

        类型 两端二阶型
        丝杠中部公差 h7
        台阶位置 左右旋螺纹两端双台阶
        端面加工特征 无
        螺纹旋向 一端左旋一端右旋
        配合形式 标准型
        种类筛选 30度梯形丝杠

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          未生成型号，还有 13 项未选择

          代码

          参数选型

          材质

          表面处理

          产品选型

          D

          L

          122~1200
          /0.5

          F

          3~200
          /0.5

          G

          3~200
          /0.5

          T

          3~200
          /0.5

          S

          3~200
          /0.5

          V

          Q

          E

          4~23.5
          /0.5

          X

          50~582
          /0.5

          技术图档

          3D预览

          可选加工参数

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码 类型
          		 螺纹旋向 材质 表面处理
          国标 相当
          LJF32   两端二阶型
          		 一端左旋
          一端右旋
          		 45 S45C 发黑
          LJF36 Y1Cr18Ni9 SUS303 —



          丝杠端部存在工艺孔。

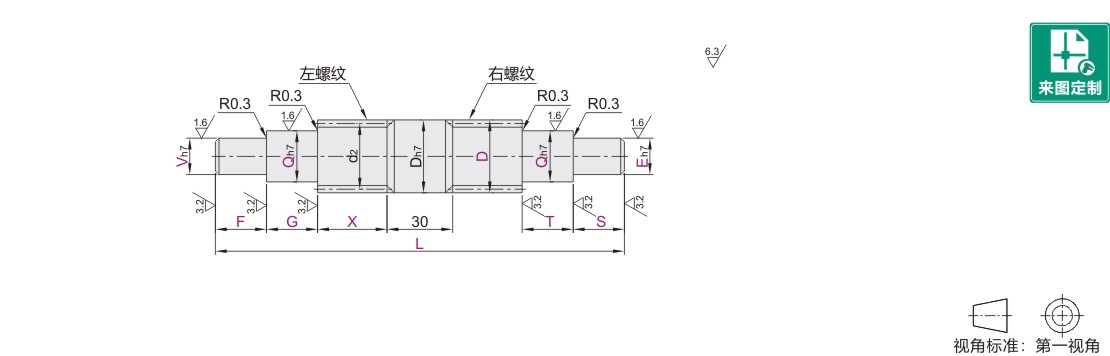

          参数图



          选型表

          型号 最小单位0.5
          		 V·Q
          选择
          		 最小单位0.5
          		 螺距
          P          		 有效直径
          d2          		 螺纹牙根
          直径(min)          		 螺纹升角
          代码 D L F·G·T·S E X
          LJF32
          LJF36          		 14 122~1000 3≤F≤V×8
          3≤G≤Q×8
          3≤T≤Q×8
          3≤S≤E×8          		 8  9  10 Q/2≤E≤Q-1.5

          		   请根据使       用要求指      定尺寸。 3 12.5 10.1 4°22´
          16 122~1200 8  9  10  12 3 14.5 12.1 3°46´
          20     9  10  12  14  15 4 18 15.1 4°03´
          25         10  12  14  15  16  17 5 22.5 19 4°03´
          28               12  14  15  16  17  20 5 25.5 22 3°34´
          32 150~1200               12  14  15  16  17  20  25 6 29 24.5 3°46´
