        30度梯形丝杠用螺帽 紧凑法兰型 圆型 标准型

        条件筛选：

        类型 紧凑法兰型
        安装孔形式 通孔
        种类筛选 30度梯形丝杠用螺帽

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码 类型
          		 配合形式 螺纹旋向 材质 颜色
          LJP60 法兰型 紧凑型 圆型 标准型 左旋 黄铜 —
          LJP61 右旋
          LJP62 通配型
          		 左旋
          LJP63 右旋
          LJP01 左旋 POM
          (聚甲醛树脂)          		 白色
          LJP02 右旋
          LJP03 左旋 PPS
          (聚醚类塑料)          		 象牙白
          LJP04 右旋
          LJP05 左旋 工程塑料 白色
          LJP06 右旋
          LJP67 双孔对边型 标准型 左旋    黄铜 —
          LJP66 右旋
          LJP68 通配型 左旋
          LJP69 右旋
          LJP11 左旋 POM
          (聚甲醛树脂)          		 白色
          LJP12 右旋
          LJP13 左旋 PPS
          (聚醚类塑料)          		 象牙白
          LJP14 右旋
          LJP15 左旋 工程塑料 白色
          LJP16 右旋



          通配型梯形丝杠和螺帽配合会有较大间隙，如需紧配请选择标准型。

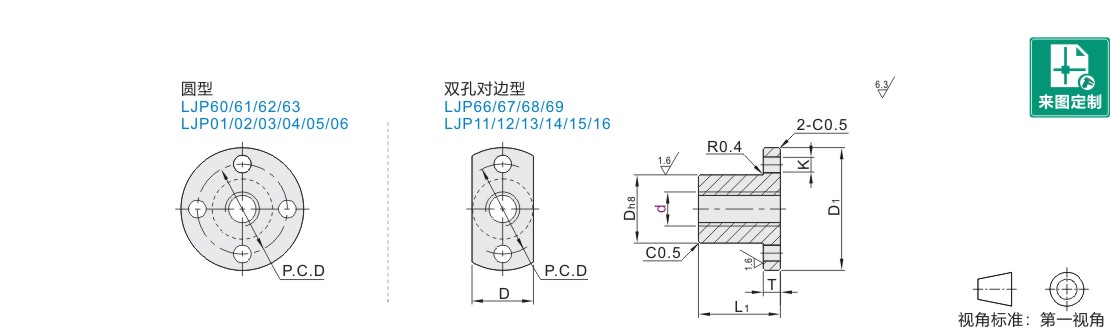

          参数图



          LJP60~69

          型号
          		 螺距
          P
          		 D
          		 L1
          		 D1
          		 T
          		 P.C.D
          		 K
          		 动态容许
          推力(KN)          		 重量(g)
          代码 d LJP60/61
          LJP62/63          		 LJP66/67
          LJP68/69
          (黄铜)
          LJP60   LJP66
          LJP61   LJP67
          LJP62   LJP68
          LJP63   LJP69          		 10 2 16 19 33 4 24 3.3 1.98 38 27
          12 18 24 37 5 27 4.3 3.10 58 45
          14 3 20 39 29 3.88 72 56
          16 22 28 41 31 5.30 88 71
          20 4 26 32 45 35 7.81 110 92
          22 5 28 40 51 6 39 5.3 9.83 173 140
          25 31 54 42 11.33 172 140
          28 34 45 59 7 46 6.3 14.38 212 168
          32 6 38 63 50 16.89 270 225



          LJP01~16

          型号 螺距
          P          		 D L1 D1 T P.C.D K 动态容许推力(KN) 重量(g)
          代码 d LJP01/02/03/04
          LJP11/12/13/14          		 LJP05/06
          LJP15/16          		 LJP01/02
          LJP03/04          		 LJP11/12
          LJP13/14          		 LJP05
          LJP06          		 LJP15
          LJP16
             (POM)      (PPS)    (工程塑料)
              LJP01      LJP03      LJP05
              LJP02      LJP04      LJP06
              LJP11      LJP13      LJP15
              LJP12      LJP14      LJP16          		 (10) 2 16 19 33 4 24 3.3 0.1771 0.1771 7 5 7 5
          (12) 18 24 37 5 27 4.3 0.273 0.273 11 11 11 11
          (14) 3 20 39 29 0.3423 0.3423 20 15 20 16
          (16) 22 28 41 31 0.4282 0.4282 19 27 19 15
          (20) 4 26 32 45 35 0.6111 0.6111 34 41 34 27
          22 5 28 40 51 6 39 5.3 0.6853 — 47 38 — —
          25 31 54 42 0.9905 44 44



          LJP05/06/15/16仅适用带()规格。
